本文分析了无明显峰时的多种可能原因CV 曲线由工作电极电位扫描和电流响应共同形成。出现尖锐氧化峰或还原峰时，通常有某个法拉第电子转移过程此时先区分，比单纯判定“无反应”更接近电化学图像本身。这一步能把“没有峰”拆成几种可检查的电流来源。

双电层；第三，氧化还原过程被扩散、电阻、扫速或背景电流展宽，峰形被压成宽缓轮廓。

循环伏安因此，CV 无氧化还原峰并非自动指向材料“没有电化学行为”。一条平滑曲线可能说明电极在该窗口内较稳定，也可能说明，还可能说明占据主导。读图时应先保留测试条件：参比电极、电位范围、扫速、电解液、活性物质载量和归一化方式。

电极负载、导电接触、浓度和仪器量程双电层电容来自电极表面电荷与电解液离子的界面排布。电位连续变化时，界面电荷持续充放，电流近似满足。该过程没有一个固定价态转换电位，所以曲线常呈近矩形或平滑包络，通常不会形成成对尖峰。

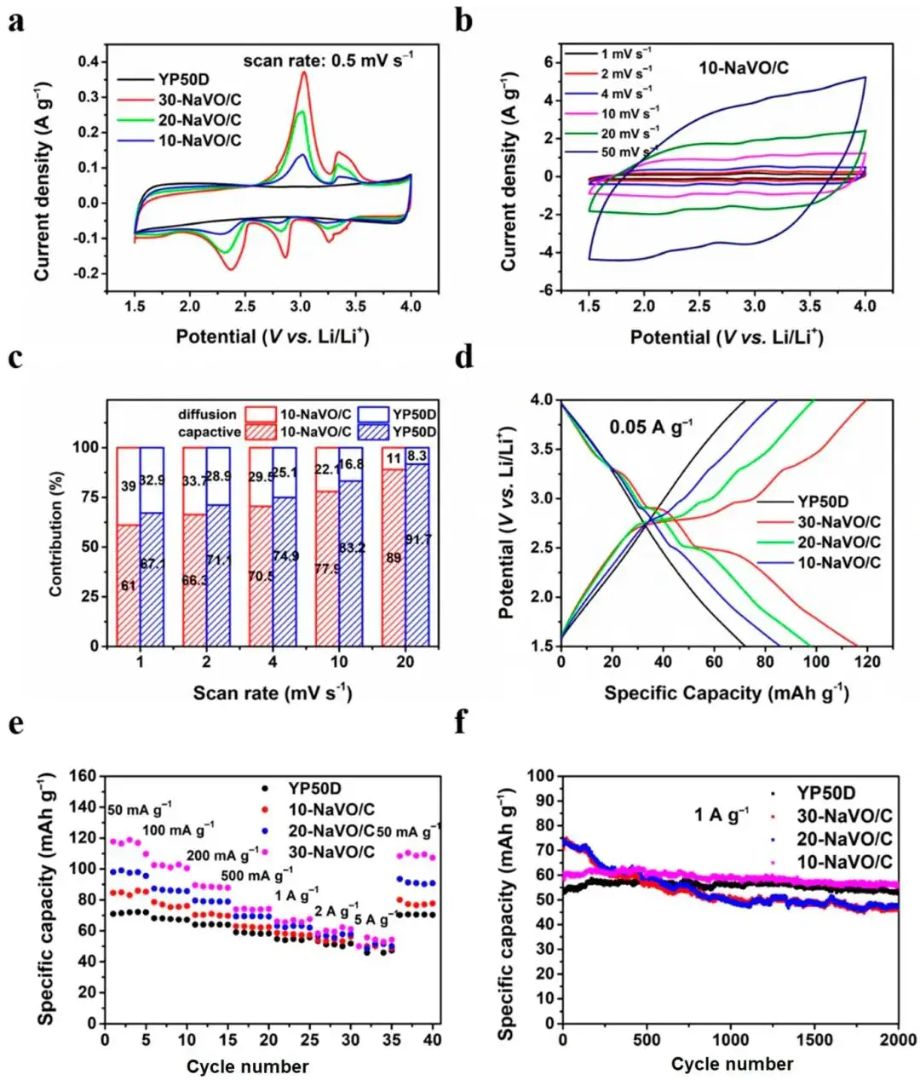

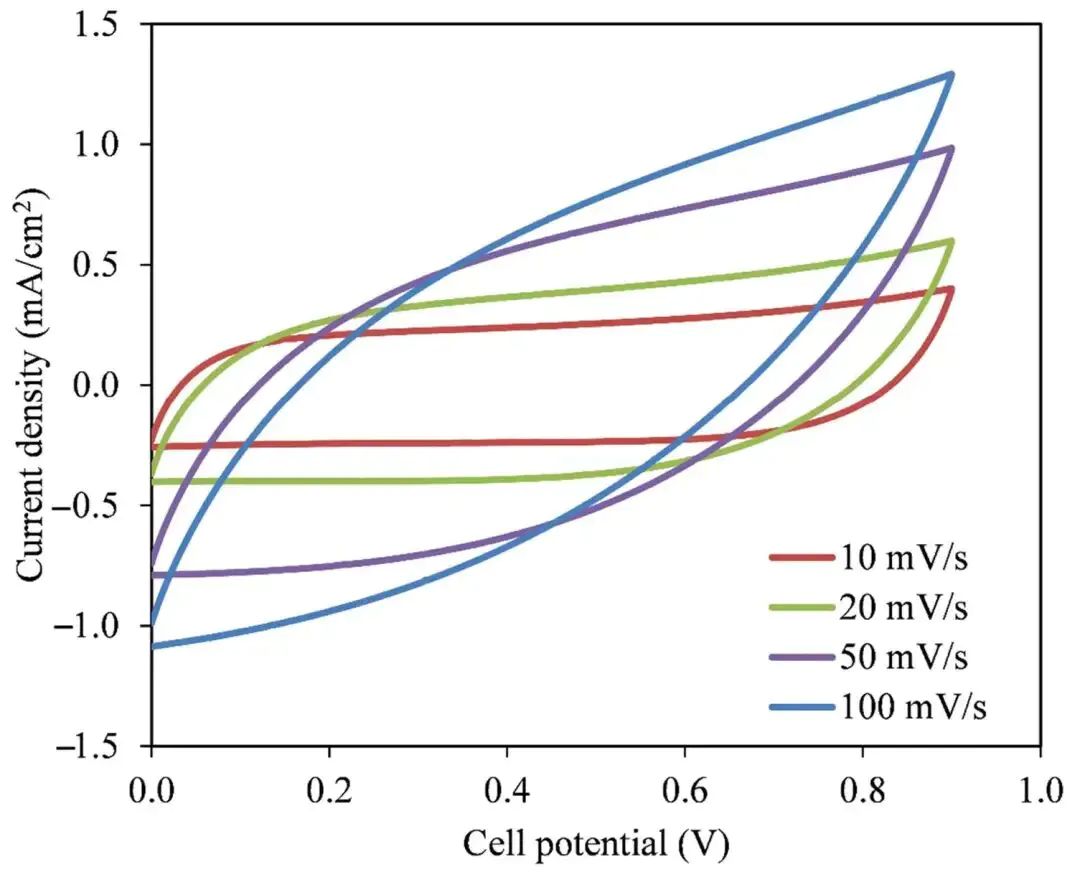

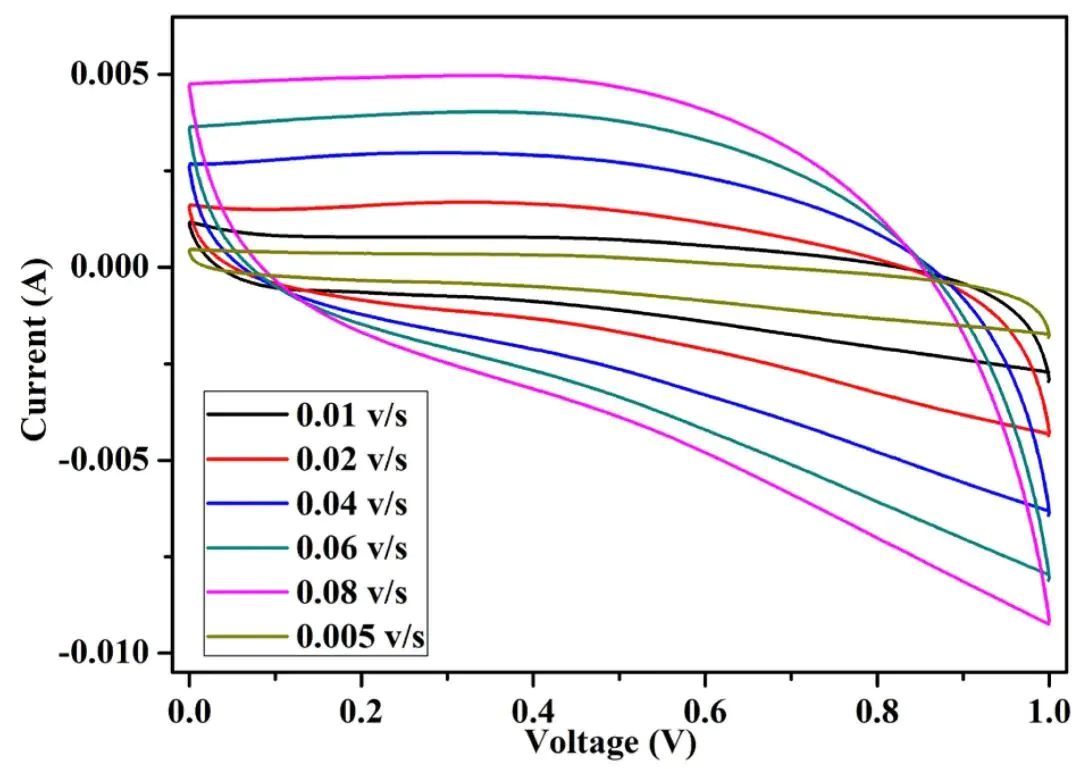

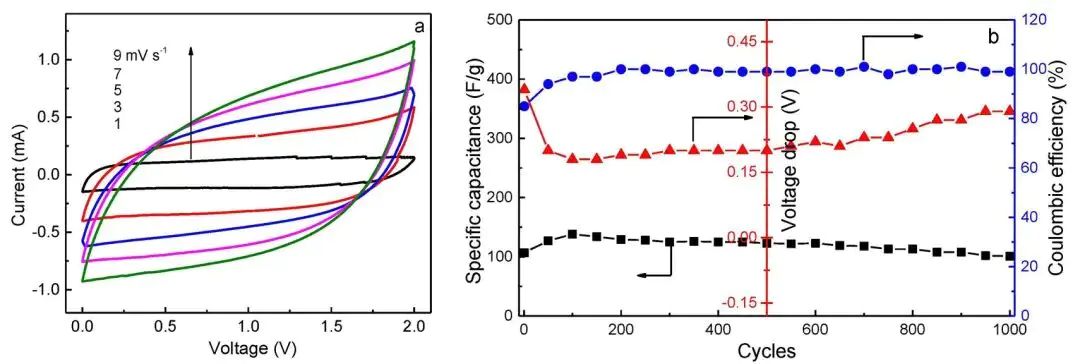

高比表面积碳材料、粗糙金属电极和多孔复合电极中，会决定背景电流高度。扫速提高时，电容电流随 v 增大，曲线包络同步放大；若不同扫速下轮廓保持相似，常说明界面充放电快于扫描时间尺度。

电化学活性面积、电容行为和界面稳定性若同一材料处理前后曲线更接近矩形、基线更对称、循环重合性提高，说明界面电荷响应变得均匀；若背景电流大幅抬升但回扫不匹配，则副反应电流可能参与其中。比较前后样品时，面积和重合度比单个峰名更可靠。

多孔碳和表面官能团怎样改变无峰曲线？

曲线面积、矩形程度和高速扫速下的保持程度图3. 不同热处理活性炭在 5 mV s-1 和 400 mV s-1 下的循环伏安曲线。DOI：10.3390/nano13020262

。低扫速给离子更多进入孔道的时间，电流响应更接近平衡；高扫速下，孔内扩散、溶剂化离子尺寸和孔壁电阻会限制电荷进入。

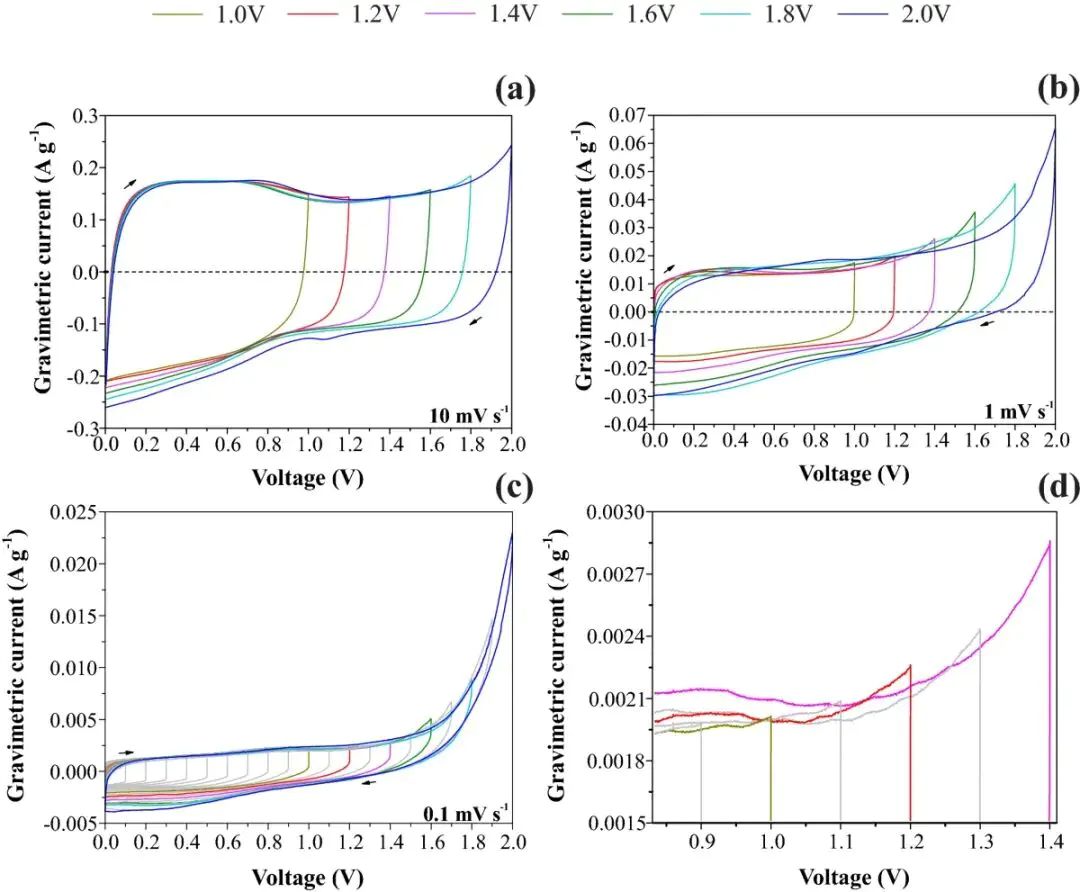

离子传输时间不足或孔道利用率下降氧化还原峰只会出现在反应可被驱动的电位范围内。，电位没有扫到反应启动区间；，电解液分解、析气或集流体腐蚀可能先贡献大电流，目标峰被端点电流覆盖。都会改变同一反应在坐标上的位置。

电位范围和界面稳定区间同一电极换到别的窗口后，氧化还原峰可能重新分辨，端点副反应也可能先占据电流。

扫速也会改变峰的可见程度。快扫时，可用时间缩短，峰位可能偏移，峰形可能展宽；低浓度分析物或低负载活性位点则会让峰电流低于背景。

来检查峰是否重新分辨。若峰在慢扫或高浓度下出现，原始无峰更像灵敏度或时间尺度问题。

也会影响“无峰”的外观。三电极体系中，参比电极漂移会让峰位整体移动；两电极器件中，电压同时分配在两个电极和电解质内，单个电极反应可能被整体器件电流掩盖。

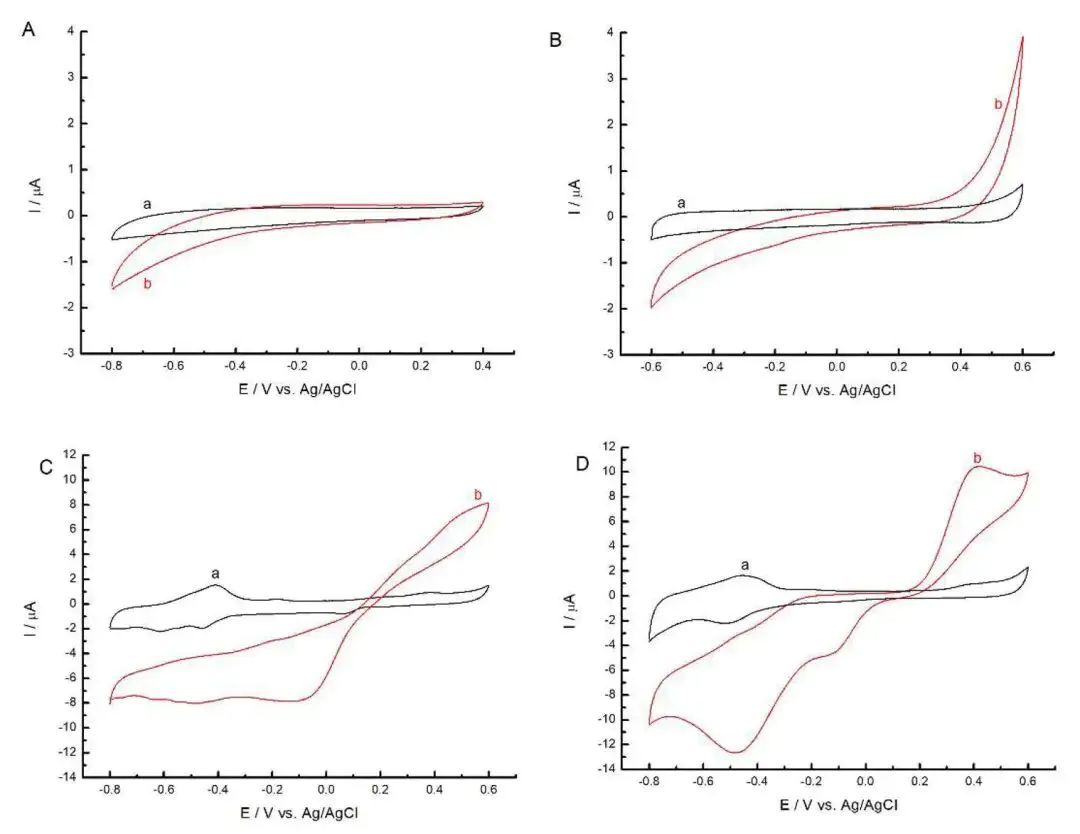

在电分析和电催化测试中，空白电解液常用于确认背景电流。没有加入目标分子时，修饰电极可能只显示碳材料或载体的背景响应；加入 H2O2、葡萄糖、O2 或 CO2 后，电流才在特定电位区间增强。往往比单条无峰曲线更有诊断意义。

若加入反应物后仍没有峰，可继续检查。若只有端点电流上升而没有成对峰，该体系可能更接近不可逆催化电流，与可逆氧化还原对的峰形逻辑不同。此时应结合恒电位电流和产物分析确认反应是否发生。

无峰曲线常对应哪些过程？

赝电容材料、层状嵌入材料和混合储能电极中，电荷存储常分布在较宽电位范围内。表面吸附、近表面价态变化、离子嵌入和固溶反应如果同时发生，单个反应峰会被拉宽或融合。此时能反映电容过程与扩散过程的相对比例。

混合电极的 CV 图常同时包含。若峰形不尖锐，说明反应电位分布较宽，可能来自颗粒尺寸差异、位点能量分布、固溶区间或孔内传输差异。

连续电位响应和多机制叠加2. 聚合物电解质和凝胶器件为什么常呈无峰形状？

凝胶网络限制离子迁移后，曲线可能由矩形变成梭形或倾斜形。比单个峰位更能反映器件动力学。

若无峰曲线在多圈循环中高度重合，说明；若前几圈面积逐渐增加，常对应润湿、离子进入孔道或表面活化；若面积持续衰减并伴随倾斜加重，则电解质干化、界面阻抗升高或电极接触衰减可能参与其中。

电池型嵌入材料确认无峰来源时，可先建立。空白电解液给出背景窗口，裸电极给出基底响应，修饰电极给出材料贡献。

双电层、基底电容或电解液背景图8. 甲基纤维素固体聚合物电解质的线性扫描伏安曲线，用于评估电解质电化学稳定范围。DOI：10.3390/polym12102257

端点电流更可能来自分解、析气或界面膜生成电容电流常随近似线性增加v1/2 关系EIS 中可反映溶液电阻、电荷转移阻力和离子扩散；恒流充放电曲线若接近，通常与电容型 CV 相互匹配。

在哪个电解液、哪个电位窗口、哪个扫速、哪种电极构型下，没有观察到可分辨峰
