城区路灯直流漏电保护装置安全原理解析浙江巨川

城市道路照明、隧道照明、智慧灯杆等公共照明设施遍布城市各个角落，供电线路埋于地下、接头众多，长期处于潮湿、积水等恶劣环境中。传统交流供电系统一旦线路绝缘破损，极易引发漏电触电事故，直接威胁行人安全和运维人员人身安全。

直流漏电保护装置正是针对这一痛点设计的高安全性电力防护设备。其核心价值不在于“触电后快速断电”，而是从供电模式设计层面让“触电”这件事根本不会发生。本文从国家标准、技术原理、实际案例三个维度，解析智能直流漏电保护装置的“免触电”安全机制。

一、国家标准：直流电的安全阈值天然高于交流

根据国家标准GB/T 13870.1-2008《电流对人和家畜的效应 第1部分：通用部分》：

交流电：安全电压及电流为36V、30mA

直流电的不安全电压值与电流值起点都比交流电高。同等电压等级下，直流供电的安全性远超传统交流供电。

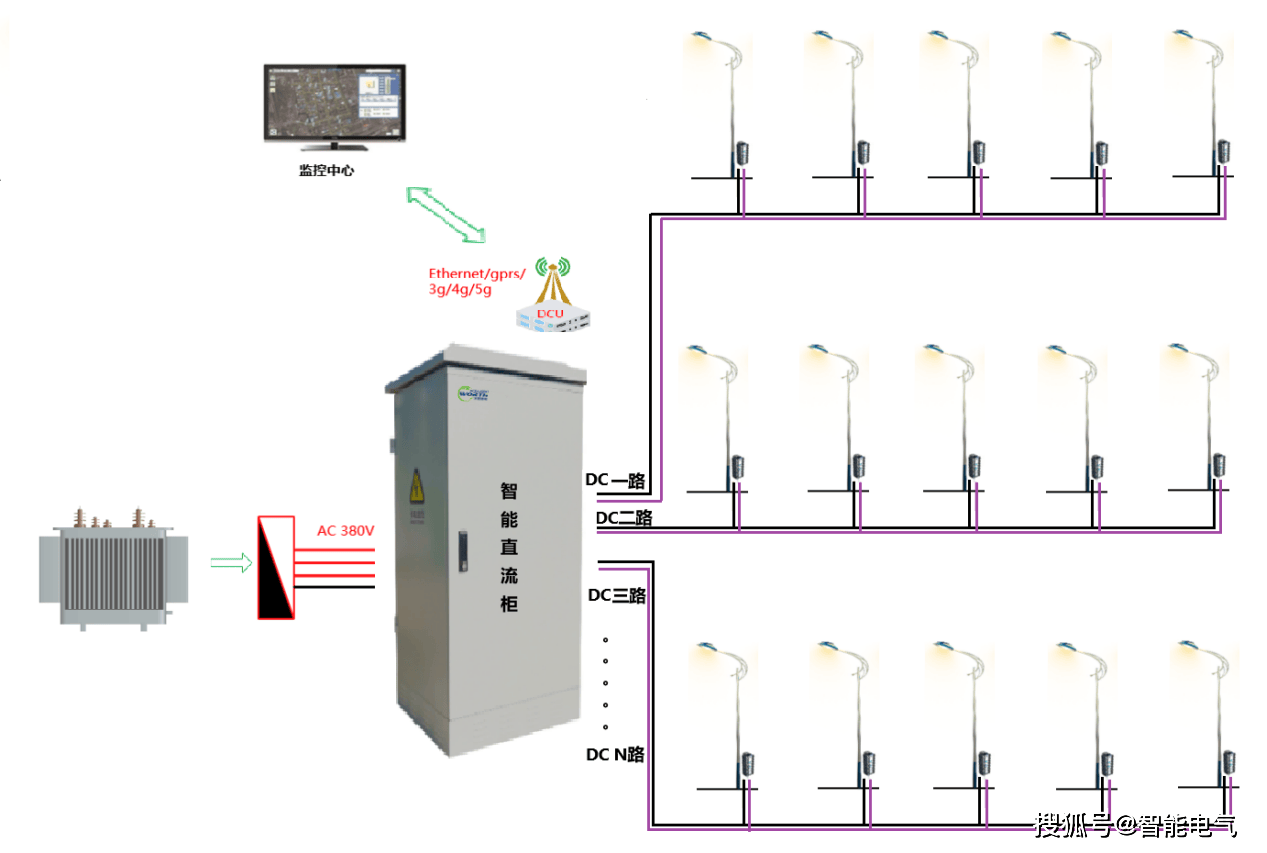

二、核心原理：悬浮直流供电——让电流“无路可走”

交流供电系统中，火线与大地之间存在电位差，人一旦单极接触火线，电流将通过人体形成流通回路，导致触电事故。路灯直流漏电保护装置的核心突破在于悬浮直流供电技术。

什么是悬浮供电？

装置输出直流电，正负极均不与大地连接，各供电回路与地之间无固定电位差，形成“悬浮电位”。

为什么“悬浮”就能免触电？

触电的本质是电流流过人体形成回路。交流供电系统中，火线对地有电压，人体触摸火线时与大地形成回路。而悬浮直流供电系统中，直流电的电极与地面没有任何接触，人体触摸单极电路时，电路是等电位的，没有形成电流，所以是安全的。

24小时绝缘监测

装置在开灯和关灯两种状态下均能持续检测各输出回路与地之间的绝缘状况。一旦漏电电流或绝缘电阻下降至预设阈值（≤30kΩ），保护电路在毫秒级时间内（响应≤10ms）自动切断电源。

物理隔离与冗余设计

装置采用三相工频多脉冲隔离变压器，将一次电路与二次电路进行完全的电磁隔离。即使设备一次侧出现故障，二次侧也不会有触电危险。

四、与交流供电的安全对比

对比维度

交流供电

直流漏电保护装置

供电方式

三相四（五）线制，电源端接地

悬浮输出，正负极均不接地

单极触摸

形成回路→触电

无电流回路→免触电

安全阈值

36V、30mA

100V、100mA

漏电保护

被动保护（漏电后跳闸）

主动监测（绝缘下降即预警）

五、实际项目验证

广州琶洲智慧综合杆（2025年投运）全国首批110V直流供电智慧综合杆，末端采用36V/12V安全特低电压（SELV），维修人员可在不断电情况下登高作业，从源头杜绝接触触电风险。

政通东路市政道路照明（湛江）采用DC24V安全电压输出，分断时间≤0.025s，IP65防护等级与C4抗腐蚀等级适配高温多雨气候，从源头消除触电隐患。

六、常见问题

Q1：悬浮供电和“不接地”有什么区别？

悬浮供电就是不接地，让直流电的电极与地面没有任何接触，人体触摸单极时无法形成电流回路。

Q2：装置在关灯状态下还能检测绝缘吗？

能。装置在关灯（输出断电）状态下，可24小时实时检测各输出回路与地之间的绝缘电阻和漏电电流，并可设置报警值和保护值。

Q3：直流免触电装置符合什么标准？

依据JB/T8948-1999《电控设备用低压直流电源》标准检测合格，符合GB/T 13870.1-2008对直流电安全阈值的规定。

Q4：装置能接入智慧城市管理平台吗？

能。装置支持遥控、遥测、遥调、遥信全功能远程管理，管理人员可通过云平台实时查看运行数据、接收故障预警。
