地震勘探技术经历了从折射法到反射法的发展历程。20世纪80年代以前，折射法占据主导地位；此后反射地震技术逐步成熟，在层状地质模型假设下，为石油、煤炭等大型能源资源的勘探作出了重要贡献。然而，随着我国城市建设的快速推进，尤其是西南地区地铁工程的大规模开展，传统反射地震方法在面对复杂地质条件时暴露出明显局限。以贵阳为代表的喀斯特地貌区，溶洞、孤石、土洞发育，基岩面起伏剧烈，层状介质假设难以成立，反射地震技术的应用效果受到严重制约。
在此背景下，基于非均匀介质理论的地震散射技术应运而生。20世纪80年代，K. Aki等学者在《定量地震学》中系统阐述了非均匀弹性介质中地震散射波的传播理论，为该技术的发展奠定了理论基础。自2003年起，赵永贵、蒋辉等团队基于该理论，在国内率先开展地震散射技术在复杂地质条件下的应用研究，先后在山地构造探测、采空区勘查、海底孤石探测、道路脱空检测等领域取得显著成效，逐步形成了较为完善的SSP地震散射剖面法技术体系。
贵阳地铁1号线、2号线建设过程中，因岩溶地质条件复杂，先后出现了地面沉降与塌陷、洞内坍塌、涌水突泥、基坑与边坡失稳、既有建（构）筑物及管线沉降破损等一系列工程风险。前期勘察与常规监控量测手段难以完全满足风险管控需求，施工过程常处于被动应对状态。因此，探索适用于城市复杂环境、具备高精度探测能力的地下空间探查方法，成为保障工程安全的关键。考虑到市区电磁干扰严重，电法与电磁法难以真实反映地质情况，而常规地震方法又难以满足精度要求，地震散射剖面法凭借其分辨率高、抗干扰能力强、对城市交通影响小等优势，成为岩溶地区岩土工程风险管控的有效手段。

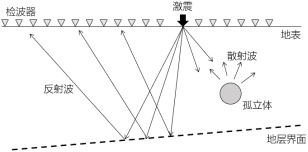

图1 地震散射原理示意
1 工程应用实例
1.1 工程概况
某地铁区间隧道停车线设计里程为K15+080～K15+267，全长187 m，采用单洞双线结构，线间距14 m。隧道拱顶埋深14.2～14.6 m，最大洞宽21.7 m，最大洞高14.9 m，采用矿山法双侧壁导坑施工，复合式衬砌支护。前期勘察资料表明：该段岩性为可溶性岩，岩溶发育程度强烈，局部地面存在落水洞，钻孔揭露串珠状溶洞，多位于隧道洞身及拱顶上方；覆盖层以红黏土为主，呈可塑至硬塑状，具有高液限、遇水软化、失水收缩、裂隙发育等特点，层厚0.7～8.5 m，隧道拱顶基本位于岩土交界面；地下水类型包括浅层孔隙水与深层岩溶水，地下水位较高，径流条件复杂。在工程扰动条件下，极易发生拱顶掉块、路面塌陷、掌子面突泥涌水等灾害。因此，提前查明掌子面前方岩溶发育情况，开展针对性预处理，对保障工程及周边环境安全具有重要意义。鉴于探测区域位于城市主干道，选择地震散射剖面法以避免路面破损和交通中断。

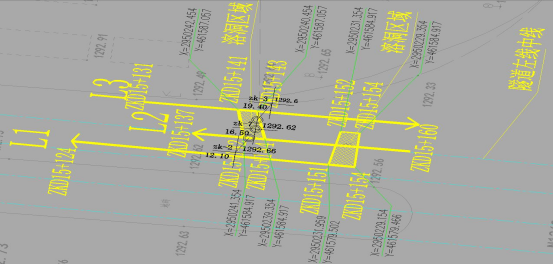

图2 测线平面布置图
1.2 测线布设
探测工作沿地下区间隧道左线中线两侧布设3条测线，里程范围分别为ZDK15+124-154、ZDK15+137-160、ZDK15+131-160，总长度82 m。数据采集采用32道检波器，主频分别为40 Hz与20 Hz，道间距0.5 m，单次排列长度15.5 m，炮间距1 m，以24磅大锤锤击方式激发。
(a)
(b)
(c)

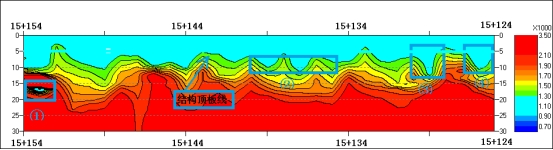

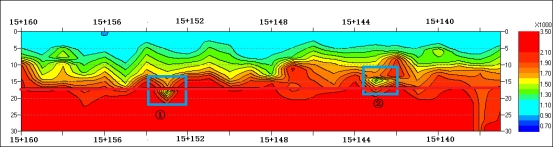

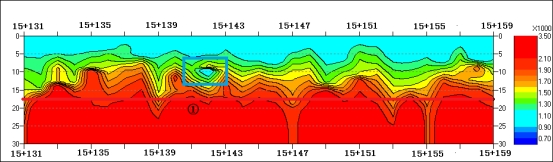

图3 SSP二维层速度剖面图：(a) L1测线,(b) L2测线,(c)L3测线
1.3 探测成果与开挖验证
数据处理后获得测区二维层速度剖面。根据岩土介质物性特征，测区地层划分为两层：覆盖层波速600～1600 m/s，对应红黏土层与回填层，埋深5～8 m；下伏岩体波速1600～3500 m/s，对应强风化至中风化岩体。速度剖面中识别出两处异常区域，推测为溶洞发育区，具体参数见表1。

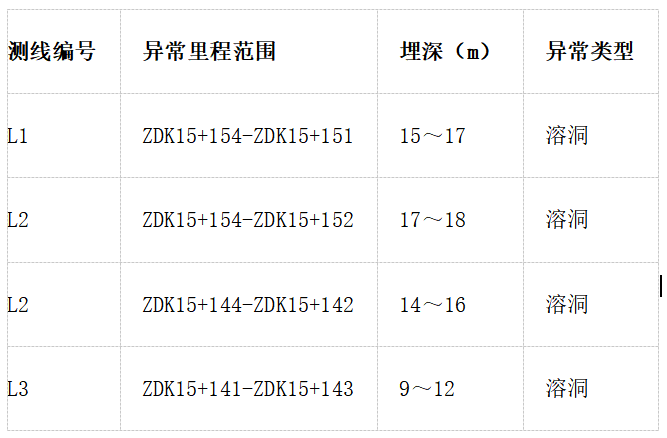

表1 异常区域统计
针对第二处异常区域布设三个验证钻孔。钻孔资料显示，隧道大断面掌子面左肩部位被竖向溶槽贯穿，地下水位高于隧道拱顶，且该处上方存在雨水管与污水管。若未采取预处理，开挖过程中极可能发生涌水突泥，并因土体沉降过大导致管线拉裂、地表塌陷。基于散射波探测与钻孔验证结果，在异常区进行了注浆加固处理，后续隧道开挖安全通过，验证了探测成果的可靠性。
图4 ZDK15+143钻孔剖面图

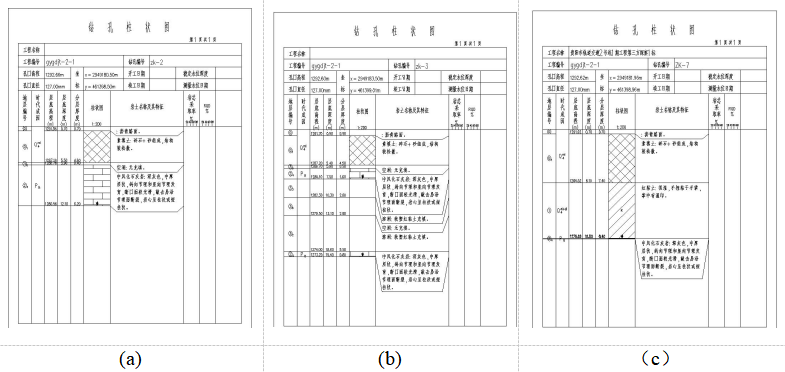

图5 钻孔剖面图:(a) ZK-2钻孔,(b) ZK-3钻孔,(c) ZK-7钻孔
2 结论与展望
地震散射技术基于非均匀介质理论，在喀斯特地区复杂地质条件下展现出良好的适用性。通过工程实践表明，该技术能够实现对地下40 m范围内松散区与岩溶发育带的精准探测，基本覆盖城市地铁轨面以上主要影响区域。在城市强电磁干扰环境下，常规电法、电磁法难以有效应用，普通地震方法精度不足，而地震散射法有效弥补了这一技术空白。该技术具备分辨率高、抗干扰能力强、不破坏路面、不中断交通等优点，可在详勘基础上进一步精确定位不良地质体的规模与空间分布，为指导预处理措施提供可靠依据，从而有效规避地面沉降与塌陷、洞内坍塌、涌水突泥、基坑与边坡失稳、既有建（构）筑物及管线沉降破损等施工风险。
尽管地震散射理论适用于非均匀复杂地质模型，但目前该技术的应用研究仍处于不断发展阶段，在数据处理方法、成像精度、多源数据融合等方面仍有待进一步探索。随着工程实践的不断深入和技术体系的持续完善，地震散射技术将在城市地下空间开发、岩土工程风险管控等领域发挥更为重要的作用，为工程建设安全提供有力保障。
