一、安装选址规范

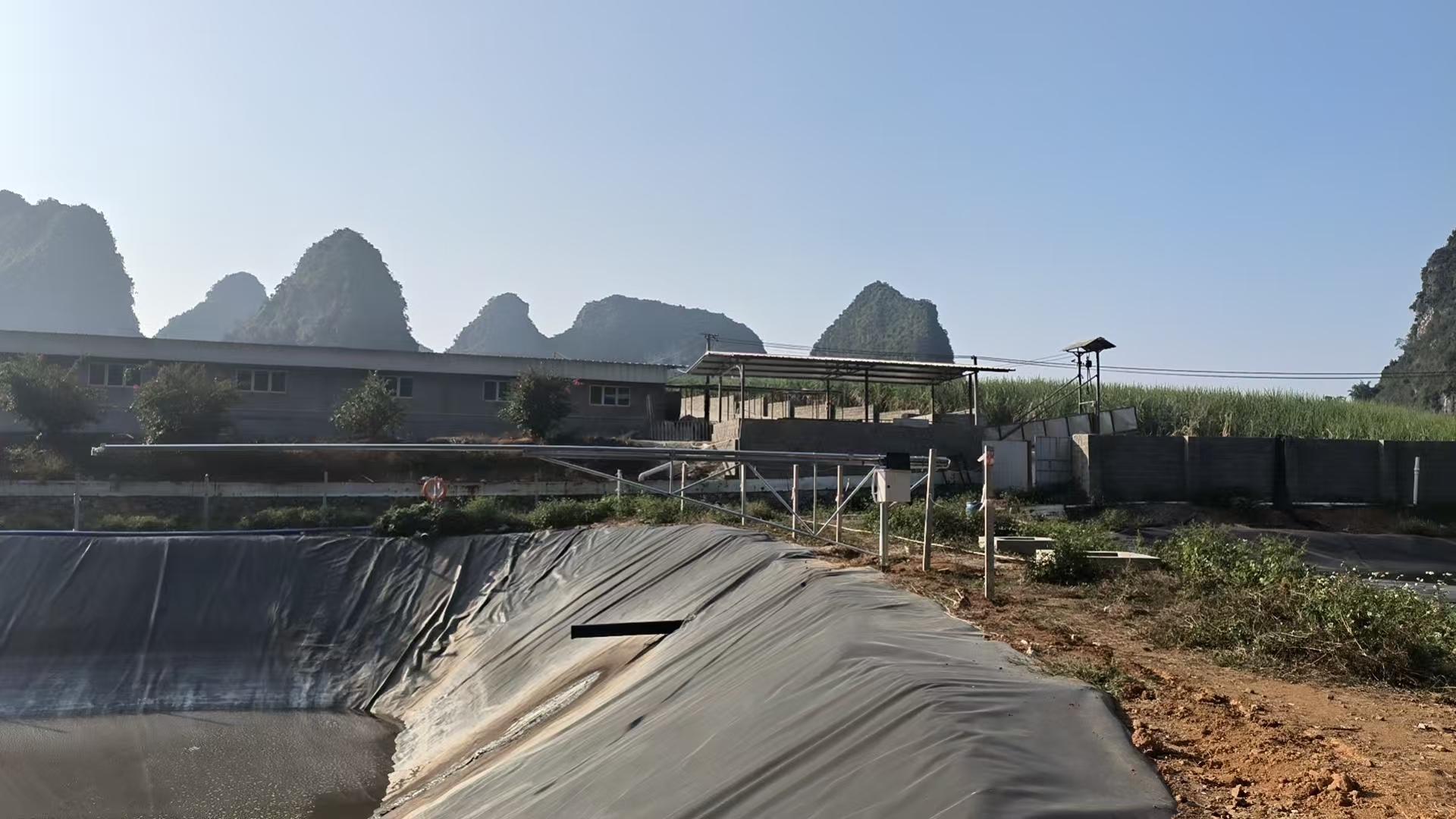

水文工程技术人员需把监测站布设在河道、渠道、水库等水体顺直段，该区域水流均匀无乱流与旋涡，水流扰动会直接干扰雷达信号反射。监测点要远离闸门进出水口、湍急水流段与波浪频发区域，水面不得堆积树枝、垃圾、水草等漂浮物，漂浮物会遮挡雷达波传输路径。安装位置需与高压线、高压电塔保持安全距离，强电磁环境会导致设备数据读取异常。现场空高要结合水体历史水位变幅核算，确保设备与水面距离处于有效测量区间。

二、设备固定要求

施工人员将设备固定在立杆、桥梁等稳固载体上，设备主体与水面保持垂直，角度偏差会拉低测量精度。立杆安装要保证支架与基础连接牢固，桥梁安装需避开振动与长期形变区域。雷达波垂直路径下方不能有任何遮挡物，管道内安装需把设备置于中央位置，避免管道内壁产生杂波干扰。

三、电气接线与调试

电气人员按标准完成 4 芯线缆接线，线序对应电源正、电源负、RS485 通信 A 线、B 线，错误接线会直接损坏设备核心元件。所有线缆连接紧固并做好绝缘处理后再通电，通电前需全面核查线路无短路、虚接问题。设备采用 RS485 Modbus 标准协议，通电后观察数据输出稳定无跳变，基础调试完成即可接入监测系统。

四、核心技术参数

测量范围：0-40 米

测量精度：±1 厘米，高精度模式 ±5 毫米

分辨率：1 毫米

供电范围：9-24V，典型值 12V

工作功耗：12V 直流供电下低于 30 毫安

工作温度：-30℃至 60℃

储存温度：-35℃至 75℃

相对湿度：0-95% RH

通信接口：RS485（Modbus）

防护等级：IP68

五、日常防护与运维

设备采用全封闭 IP68 防护结构，可抵御户外雨水、潮湿、粉尘等恶劣条件。非接触式测量模式无机械磨损，设备能长期无人值守运行。安装完成后需定期检查支架稳固性与线缆完整性，外露线缆要做防晒防水处理。设备出现故障需由专业人员检修，施工人员不得私自拆解设备。

规范完成选址、固定、接线与防护作业，能让雷达水位监测站长期稳定运行，为水利监测、防洪预警提供连续可靠的精准数据支撑。
