‍在射频和微波系统中，射频线缆组件主要用于传输射频信号，其性能确保系统的完整性和稳定性。线缆组件到货后，如直接上机，可能会出现驻波差、损耗大、接触不良、进水、虚焊、错接头，导致测试不准、设备损坏、现场返工。因此必须进行一系列严格检查，从而确保后续装配与调试的可靠性。今天我们一起来了解一下。

一、外观检查

首先观察连接器表面是否有划痕、氧化、镀层脱落或机械损伤，特别是公头插针和母头插孔是否平直、无弯曲或异物堵塞。线缆外皮应完整无破损、无压痕、无老化裂纹，弯曲处不应出现明显折痕或变形。此外，检查应力消除套是否安装到位，与连接器本体结合紧密，无松动或开裂。若组件带有防尘帽，应确认其完好且能有效密封接口，防止运输过程中灰尘或湿气侵入。

二、接口与配对检查

射频连接器的机械尺寸精度直接关系到插合性能。使用卡尺或专用通止规检查连接器关键尺寸，如外导体直径、螺纹规格、插针长度等，确保符合标准规范。对于高频应用，即使是微小的尺寸偏差也可能导致接触不良或阻抗突变。

同时，手动试插合（注意力度，避免强行拧入）应顺畅无阻滞，锁紧后无明显晃动或松动。

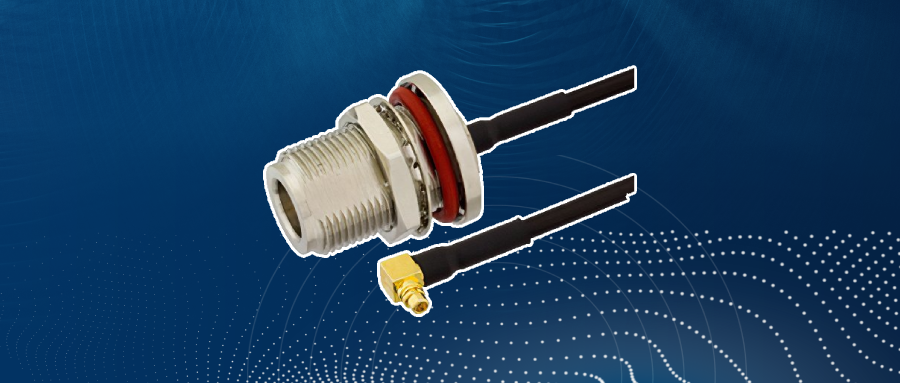

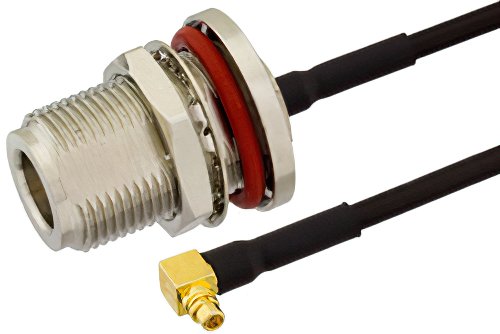

半柔性精密电缆组件，N 型穿墙式母头转MMCX直角弯公头，使用 PE-SR405FLJ同轴电缆，RoHS

三、电气性能抽检

虽然全检电气参数成本较高，但对关键批次或高价值组件，建议进行抽样测试。主要检测项目包括：

1）插入损耗（Insertion Loss）：使用矢量网络分析仪（VNA）在指定频段测量，结果应接近厂商提供的典型值，且无明显异常尖峰。

2）电压驻波比（VSWR）：反映阻抗匹配程度，一般要求在工作频段内VSWR ≤ 1.5（具体以规格书为准）。

3）屏蔽效能与隔离度：对于双通道或多芯组件，需确认通道间串扰在可接受范围内。

四、文件与包装核查

合格的线缆组件应随附完整的技术文档，包括产品规格书、测试报告、材质证明（如RoHS、REACH合规声明）及合格证。包装应防静电、防潮，内部有适当支撑防止运输中受力变形。核对实物型号、数量、批次号是否与装箱单及采购订单一致，避免错发或混料。总之，射频线缆组件的到货检查是保障系统性能的第一道防线。
