随着汽车电动化与智能化浪潮加速，车载显示系统已成为智能座舱的核心交互载体。从单一中控屏幕向"多屏联动"演进，大尺寸4K显示屏、副驾娱乐屏、后排头枕屏及HUD抬头显示等配置快速普及，对电源管理系统提出了前所未有的挑战。微硕WINSOK推出的N沟道高性能场效应管WSF3036，凭借极致的电气性能与强韧的封装设计，为车载多屏供电系统提供了高效可靠的解决方案。

市场趋势驱动技术革新

2025年全球车载显示面板出货量预计突破2.4亿片，其中12英寸以上大屏占比超35%，中国市场贡献近50%增量。多屏化趋势带来三大技术变革：

1、功率密度倍增：单块15英寸OLED屏幕峰值功耗达30W，三屏系统总功率突破80W，传统电源方案效率不足导致温升超标。

2、动态响应苛刻：屏幕亮度实时调节、快速唤醒/休眠要求电源转换器在10μs内完成负载阶跃响应，避免画面闪烁。

3、空间极度受限：中控屏背后PCB可用面积不足60mm×40mm，元器件布局密度较传统设计提升3倍。

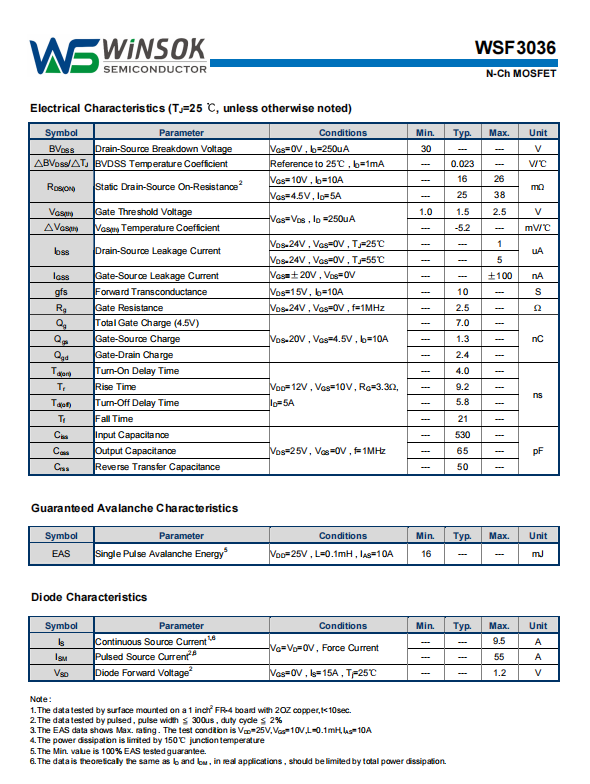

参数项规格值技术优势漏源耐压30V兼容12V/24V车载电气系统，裕量充足导通电阻16mΩ@VGS=10V业内领先水平，单管导通损耗<1W@20A连续电流36A（25℃）轻松支撑三屏并联满载供电栅极电荷Qg=7.0nC开关频率可达500kHz，减小电感体积雪崩能量EAS=70mJ100%通过EAS测试，抵御负载瞬变冲击热阻RθJC=5℃/WTO-252-2L封装配合2oz铜箔即可实现高效散热工作温区-55℃~150℃覆盖发动机舱至座舱全场景应用

在车载显示系统中的应用优势

1、极致转换效率

在同步Buck降压拓扑中，WSF3036作为高边开关管，16mΩ超低导通电阻使满载效率提升至96.5%以上。相比传统40mΩ器件，三屏系统可减少功耗6.8W，PCB温度降低12℃，彻底消除高温花屏隐患。其优秀的CdV/dt效应衰减能力，有效抑制开关振铃，将输出纹波控制在20mVpp以内，确保OLED驱动IC稳定工作。

2、快速动态响应

栅极电荷仅7.0nC，配合智能驱动芯片可实现15ns级开关速度。当屏幕从暗态切换至亮态（负载瞬变10A/μs）时，WSF3036的快速导通特性将输出电压跌落控制在3%以内，避免屏幕出现"黑边"或"撕裂"现象。该特性对HUD抬头显示尤为关键，毫秒级响应延迟直接影响驾驶安全。

3、紧凑型热设计

TO-252-2L封装通过漏极大面积焊盘与PCB铜层直连，热阻低至5℃/W。在环境温度85℃工况下，20A持续工作结温仅115℃，远低于150℃降额阈值。实际布局可采用"铜皮过孔阵列"散热方案，无需额外散热片，节省15mm×15mm空间，完美适配超薄中控屏模组。

应用案例分析

三屏供电负载开关：在主机系统休眠时，利用WSF3036低于1μA的漏电流特性，切断副驾及后排屏幕供电，使静态功耗从80mW降至3mW，满足整车0.5mA暗电流严苛要求。唤醒时，通过PWM软启动控制栅极电压，实现零冲击电流上电，保护屏幕驱动IC。

热仿真设计：建议采用4层板设计，顶层漏极焊盘下布置15个0.3mm过孔直连接地层，形成立体散热通道。实测在25℃环境下持续输出25A，壳温稳定在78℃，温升梯度均匀，无局部热点。

结论

WSF3036凭借16mΩ超低导通电阻、36A强载流能力与TO-252-2L高效散热封装，精准契合车载多屏供电的高效率、快响应、小体积需求。从同步降压主电路到负载开关管理，该器件在能效、可靠性与空间优化三方面均展现显著优势。随着智能座舱向"六屏联动"演进，WSF3036将成为Tier1供应商电源设计的核心器件，推动车载显示技术迈向更高集成度与更佳用户体验的新阶段。
