本文为可直接落地的工程级教程，覆盖铝外壳风道从原理核算、结构设计、场景适配到仿真验证全流程，兼顾自然对流/强制风冷、IP防护、狭小空间、高温工业等极端场景，结合铝合金导热优势给出量化参数与避坑方案，看完即可独立完成设计。

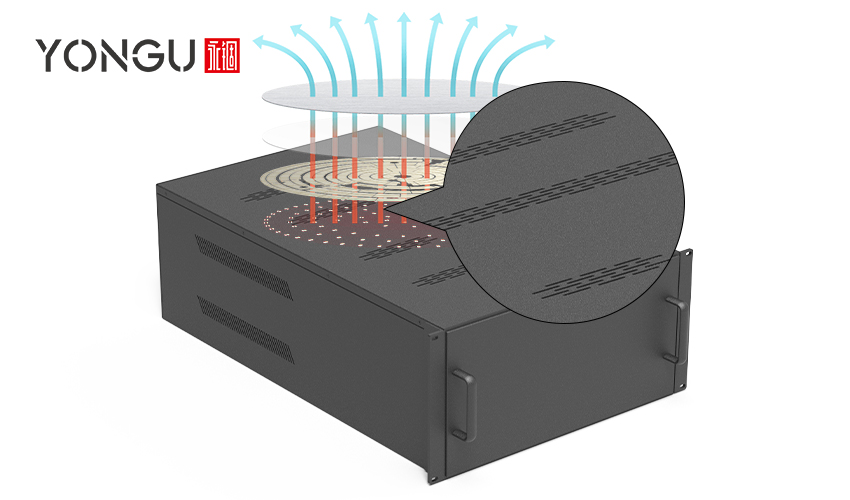

一、设计前置：核心原理与必算参数1.1 散热核心逻辑

铝外壳散热依赖传导+对流+辐射协同，风道核心是强化对流换热：

传导：6063/6061铝合金导热系数180~220W/(m·K)，快速将器件热量导至外壳与散热筋

对流：风道引导气流扫过发热面，带走热量（自然对流靠温差，强制风冷靠风扇）

辐射：黑色阳极氧化/喷粉可提升辐射率至0.85~0.9，辅助散热

1.2 必算核心参数（先算再设计，杜绝盲目开孔）

总功耗P（W）：器件损耗总和，留20%设计余量

允许温升△T（℃）：内部最高温-环境最高温，工业级≤40℃，消费级≤50℃

散热方式判定：自然对流（P≤30W，无风扇、高IP防护、低噪音）；强制风冷（P＞30W，高功率、高密度、高温环境）

强制风冷风量公式（工程简化版）：Q=0.05×P/△T（Q：m³/min；P：功耗；△T：温升）

风道截面积：S≥Q/(V×60)（V：风速，自然0.1~0.3m/s，强制1~3m/s）

进出风面积比：进风口≥出风口×1.2，避免风阻瓶颈

二、风道基础结构设计（通用黄金规则）2.1 进风口设计

位置：底部/侧面低位，远离热源与出风口，防止热风回流

尺寸：单孔直径3~8mm，开孔率30%~50%；工业场景加防尘网/防水百叶

布局：矩阵式错位开孔，避免遮挡PCB与器件

2.2 出风口设计

位置：顶部/侧面高位，利用热空气上浮原理，提升自然对流效率

结构：IP54以上用斜百叶+防水棉，IP65用独立密封风道+防水透气阀

禁忌：出风口正对进风口，杜绝气流短路

2.3 风道腔体设计

路径：直线型优先，减少90°直角弯折；必须弯折时用R≥5mm圆角+导流片

均流：内部加导流隔板，避免气流只走捷径、局部积热

间隙：器件与外壳/散热筋留2~5mm气流通道，禁止紧贴

2.4 散热筋与风道配合

自然对流：筋间距3~8mm，筋高15~30mm，沿气流方向平行布置

强制风冷：筋间距2~5mm，筋高10~20mm，缩小间距提升换热面积

工艺：挤压铝壳一体成型散热筋，CNC铣削适配复杂风道

2.5 密封与IP防护兼容

IP54：防尘网+疏水槽，防止溅水

IP65/IP66：独立密封风道，内部腔体全密封，风道与腔体隔离，配防水透气阀平衡气压

禁忌：开孔直接连通内部，破坏防护等级

三、自然对流风道设计（无风扇·高可靠场景）

适用：低功耗工控、户外仪表、传感器、医疗设备（P≤30W，IP65+无噪音）

3.1 核心设计要点

布局：下进上出垂直风道，利用烟囱效应

尺寸比例：风道高度:宽度≥3:1，提升热虹吸效率

散热筋：垂直布置，间距5~8mm，避免过密导致气流堵塞

外壳优化：大面积外露散热面，黑色阳极氧化强化辐射

安装要求：竖直安装，禁止水平倒扣，保证气流顺畅

3.2 场景精细化方案

户外IP65传感器：全密封外壳+背部散热筋+顶部防水透气阀，无开孔

室内工控机：底部进风栅+顶部出风百叶，内部无遮挡直通风道

高温车间仪表：加大散热筋面积，风道截面积增加20%余量

四、强制风冷风道设计（高功率·高效散热场景）

适用：服务器、变频器、电源、工控主机（P＞30W，高密度发热）

4.1 风扇选型与布局

风压风量匹配：风道风阻大（多弯折/密筋）选高风压风扇，直风道选高风量风扇

布局方式：正压（进风风扇＞出风风扇，防尘效果好）；负压（出风风扇＞进风风扇，散热速度快）；贯穿式（前后直通，适用于长条形铝外壳）

禁忌：多风扇反向安装，导致气流抵消

4.2 风道结构精细化

直吹风道：风扇正对CPU/GPU/功率器件，气流直接扫过发热面

分流风道：多热源时加隔板，均分气流至每个发热单元

风阻优化：取消尖锐棱角，风道内壁光滑，截面积无突变

降噪：风扇加防震胶垫，风道内贴吸音棉，风速控制≤2.5m/s

4.3 典型场景方案

变频器铝壳：侧进风+上出风，散热筋与风道垂直，风扇直吹IGBT模块

工业电源：底部进风+顶部出风，独立风道隔离变压器与控制板

工控机箱：前后贯穿风道，中部加导流板，均衡板卡散热

五、特殊场景风道定制设计（极端环境全覆盖）5.1 户外IP65+散热平衡

方案：双层壳体+独立风道，内层密封防泼水，外层风道散热；细节：风道内加疏水导流槽，防水透气阀（IP67）平衡内外气压；适用：户外充电桩、通信基站、安防摄像头

5.2 狭小空间微型铝壳

方案：微流道+超薄散热筋，风道厚度≥3mm；技巧：器件贴壳导热，配合微型静音风扇（40mm）；适用：便携式检测仪、穿戴式工业设备

5.3 高温/高湿工业环境

方案：风道加防腐涂层，散热筋做钝化处理；细节：加大进风面积，风速提升至3~4m/s，快速带走湿热空气；适用：冶金、化工、海上平台设备

5.4 EMI屏蔽+散热兼顾

方案：开孔处加金属屏蔽网，风道内壁做导电氧化；细节：屏蔽网目数≥200目，不影响风量同时阻隔电磁干扰；适用：通信设备、医疗精密仪器

六、铝外壳材质与工艺对风道的影响6.1 材质选型

6063铝合金：挤压成型优，散热筋一体成型，性价比高，通用场景首选

6061铝合金：强度高，CNC加工复杂风道，适用于重载工业外壳

压铸铝：适配复杂腔体风道，散热稍弱，用于异形结构

6.2 工艺与散热关联

挤压工艺：一体散热筋，热阻小，风道笔直，效率最高

CNC铣削：定制复杂风道、导流槽、密封结构，适配非标场景

表面处理：黑色阳极氧化（散热+防腐）＞本色氧化＞喷塑（喷塑略降导热）

七、热仿真与实物验证（确保设计达标）7.1 仿真流程

建模：导入铝外壳3D模型，标注热源、功耗、环境温度

仿真工具：Flotherm/Icepak/Flow Simulation

关键指标：内部最高温、风道风速分布、风阻、器件温差

优化：调整风道尺寸、散热筋间距、进出风位置，直至达标

7.2 实物测试

温场测试：用热成像仪检测外壳与内部器件温度

风量测试：用风速仪测量进出风风速，核算实际风量

老化测试：满负荷运行24h，验证温升稳定性

IP验证：防水防尘测试，确保风道不破坏防护等级

八、常见问题与避坑指南（90%设计师易踩雷）

气流短路：进风口与出风口正对，热风循环，需错位布置

风阻过大：散热筋过密/风道弯折过多，导致风量不足，需扩大间距、优化路径

积热死角：内部隔板遮挡气流，需加导流片打通死角

防水与散热矛盾：盲目开孔导致IP不达标，用独立密封风道解决

散热筋方向错误：垂直于气流布置，阻断风路，需平行于气流

风量不足：未按公式核算，风扇选型偏小，需重新计算风量

密封失效：风道胶圈老化，导致进水进尘，选用耐候硅胶圈

九、分设备标准化风道方案（直接套用）设备类型功耗散热方式风道方案推荐IP等级工业传感器≤5W自然对流全密封+贴壳散热+顶部透气阀IP67迷你工控机10~30W自然对流下进上出百叶风道IP54变频器/电源50~200W强制风冷侧进上出+直吹功率器件IP54/IP65户外安防摄像头≤15W自然对流密封壳体+背部散热筋IP665G通信模块30~80W强制风冷贯穿式风道+EMI屏蔽网IP65锂电池铝壳20~50W自然对流侧面均流风道+防爆透气阀IP65十、专业服务商支持：铝外壳风道定制全流程服务
