江苏和成新材料有限公司位于南京化学工业园新材料产业园，是飞凯集团旗下的高新技术企业和专精特新中小企业。主要从事液晶材料研发、生产、销售，同时经营化工产品销售以及自营和代理国内各类商品及技术的进出口业务。公司拥有多项专利，在液晶化合物制备方法等方面不断创新，具备较强的研发实力，产品在相关领域占据一定市场份额。

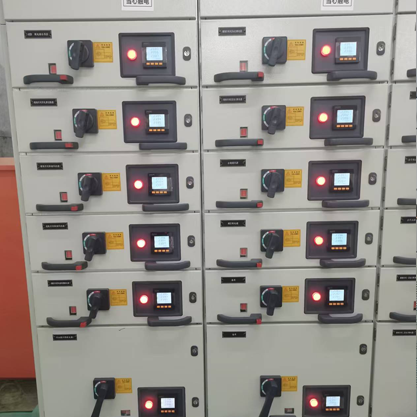

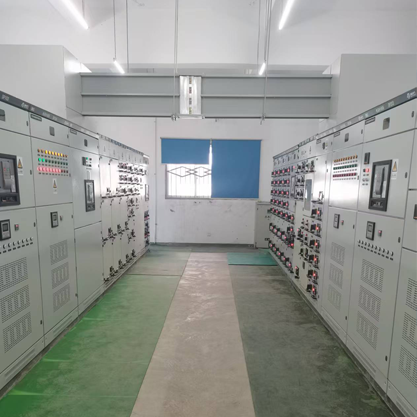

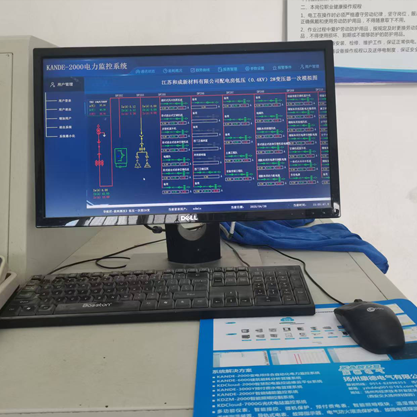

本项目采用KANDE-2000电力监控系统，主要实现对江苏和成新材料有限公司配电房内的微机保护、多功能仪表、变压器温控进行监控分析，监控主机位于配电房内值班室，监控主机与各通讯采集器之间通过网线连接，各多功能仪表、微机保护、变压器温控之间通过屏蔽双绞线以手拉手的方式连接至通讯采集器，不同的仪表分开来拉线。

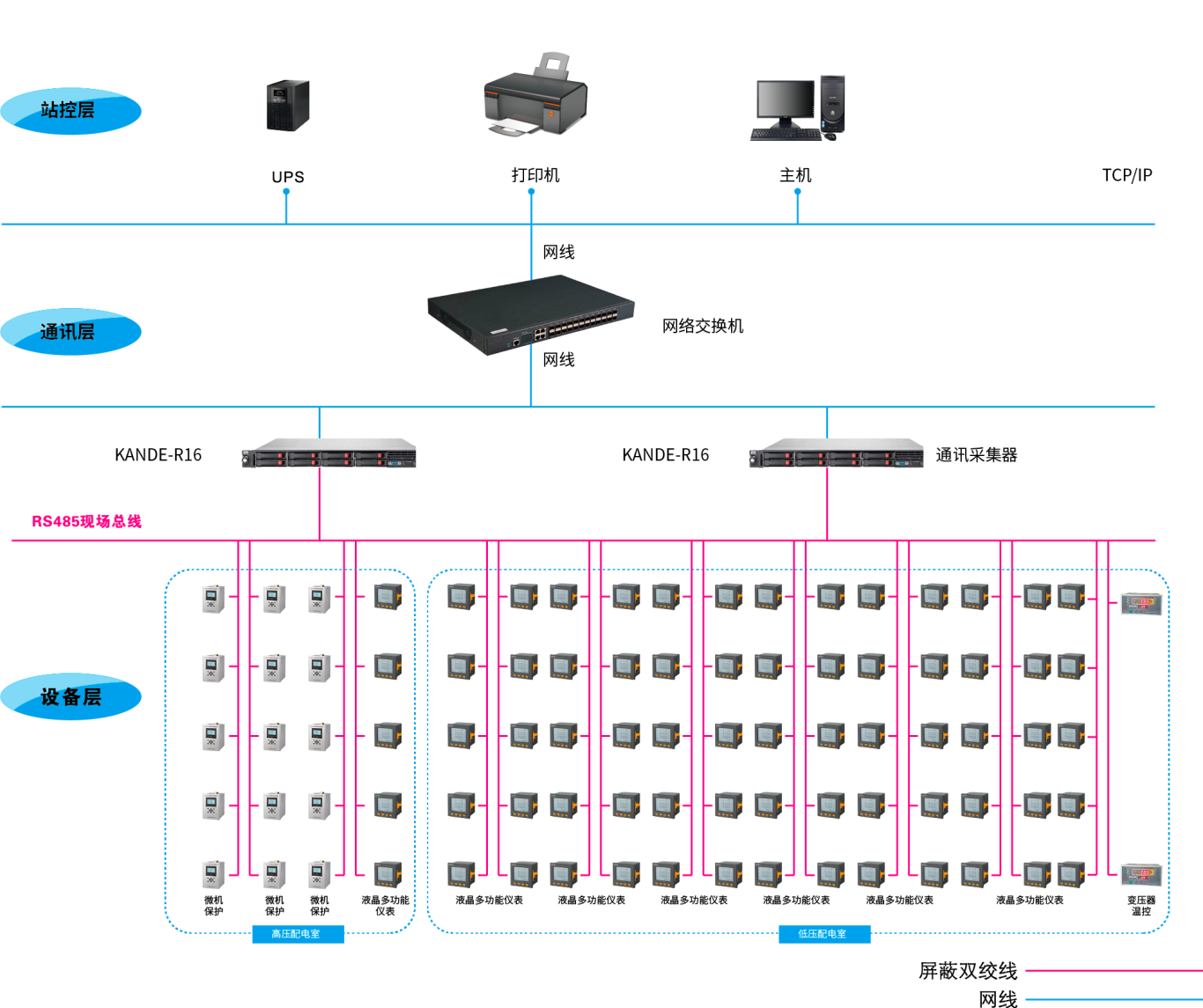

本电力监控系统采用分层分布式结构，即站控层，通讯层与间隔层。

05电力监控系统软件的使用

功能特点

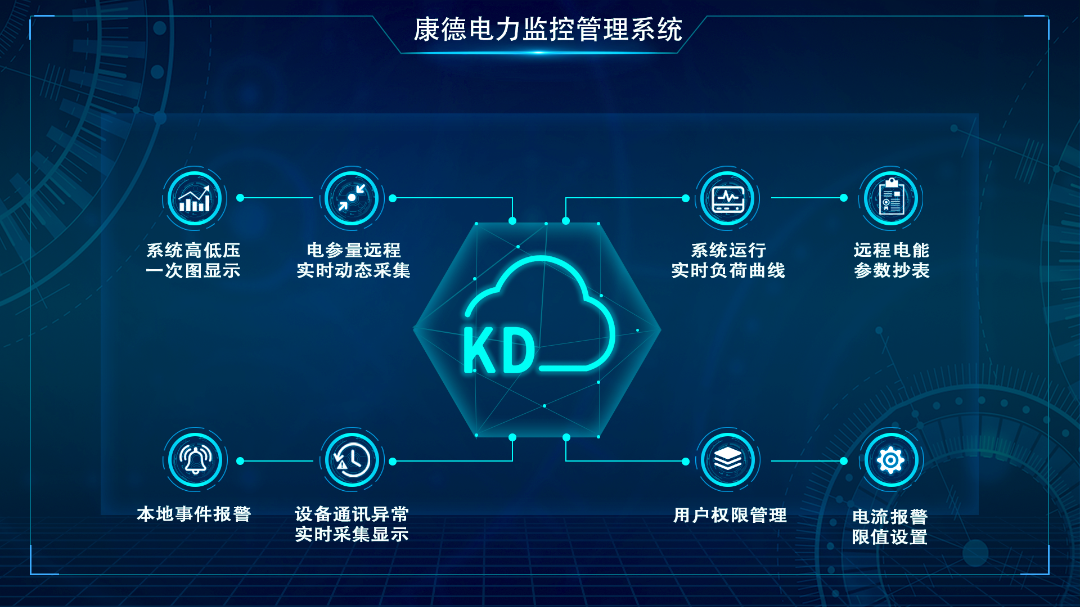

本系统采用全中文界面，具有操作简单方便、运行稳定可靠、人机界面友好，显示数据直观，方便用户查阅等特点。系统包含一次系统图显示、模拟图显示和网络结构图显示等功能，点击相应快捷按钮即可进入相应的系统功能模块。

1、开机界面

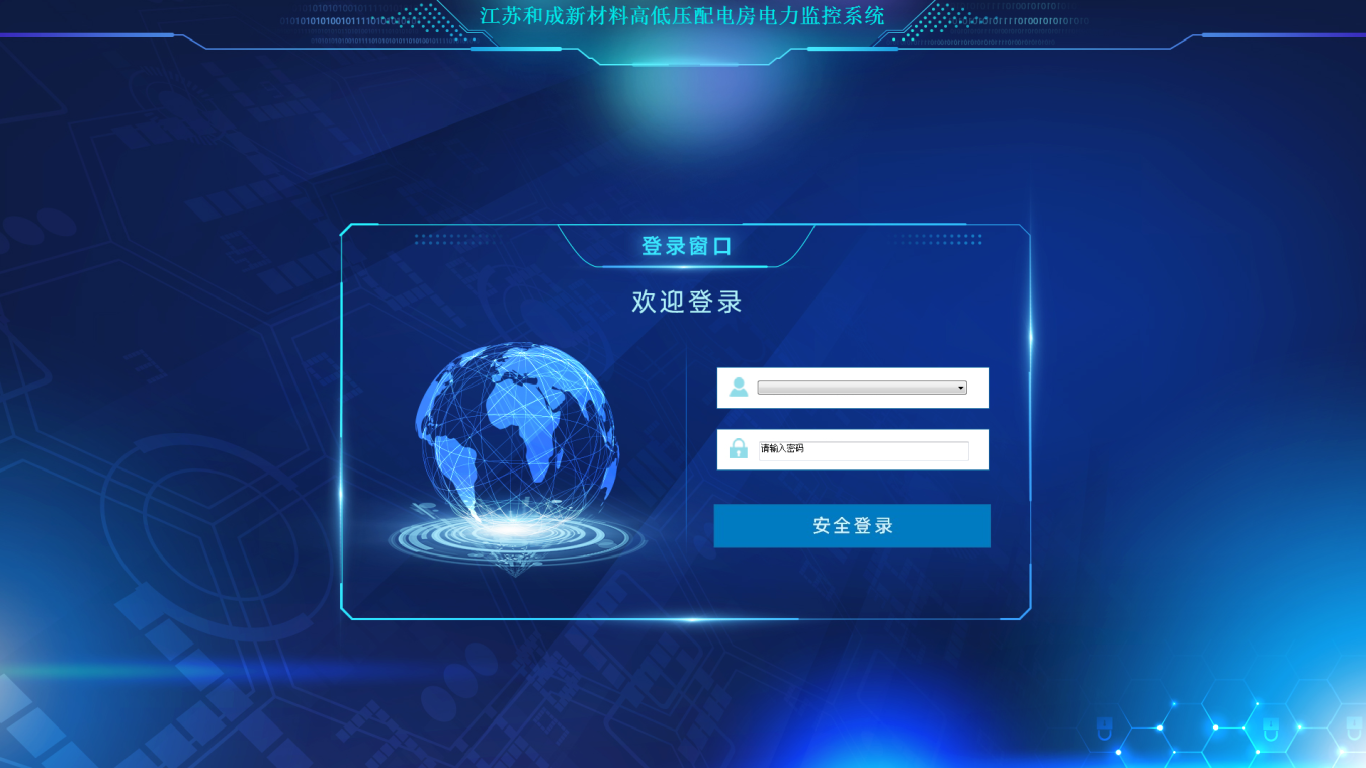

系统开机后点击桌面上的“江苏和成新材料有限公司配电房电力监控系统”快捷图标进入界面，选择用户名，输入密码点击登录即可进入运行系统。

2、通讯状态

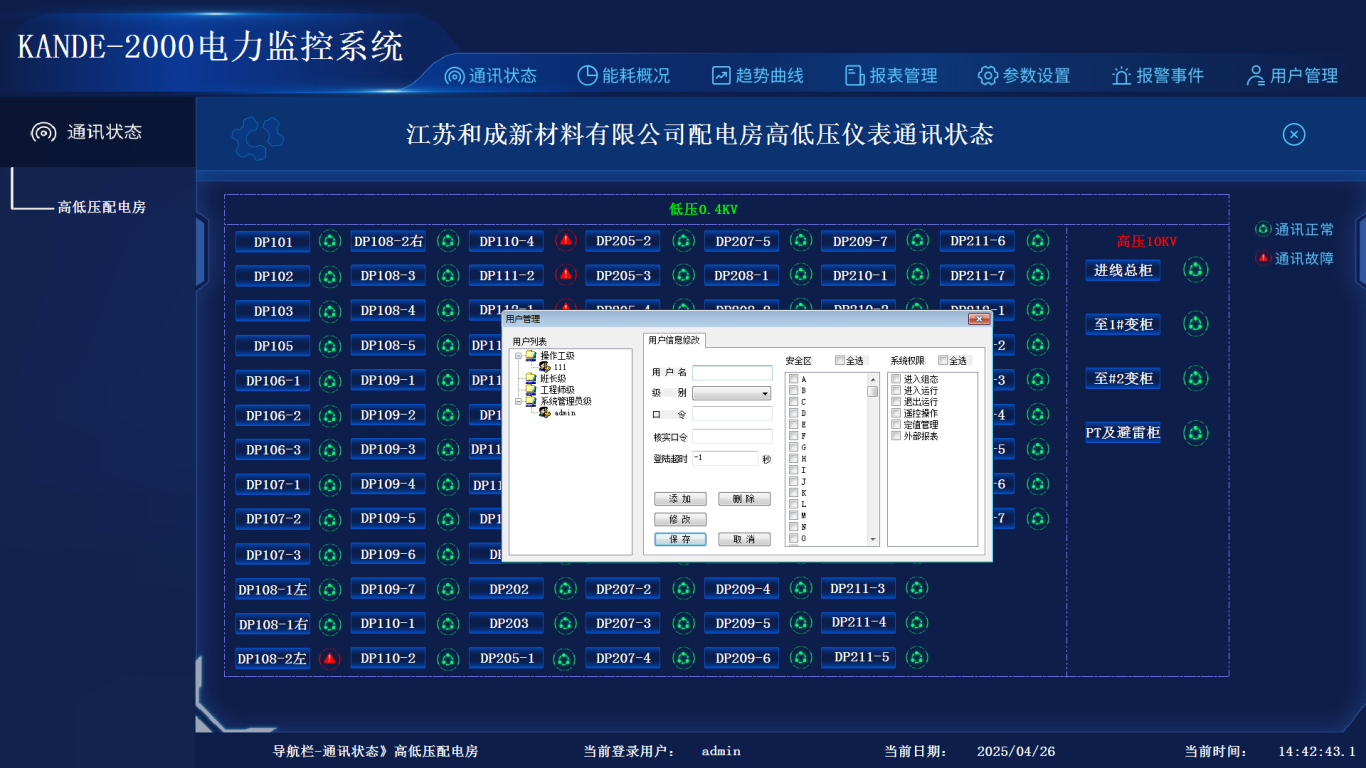

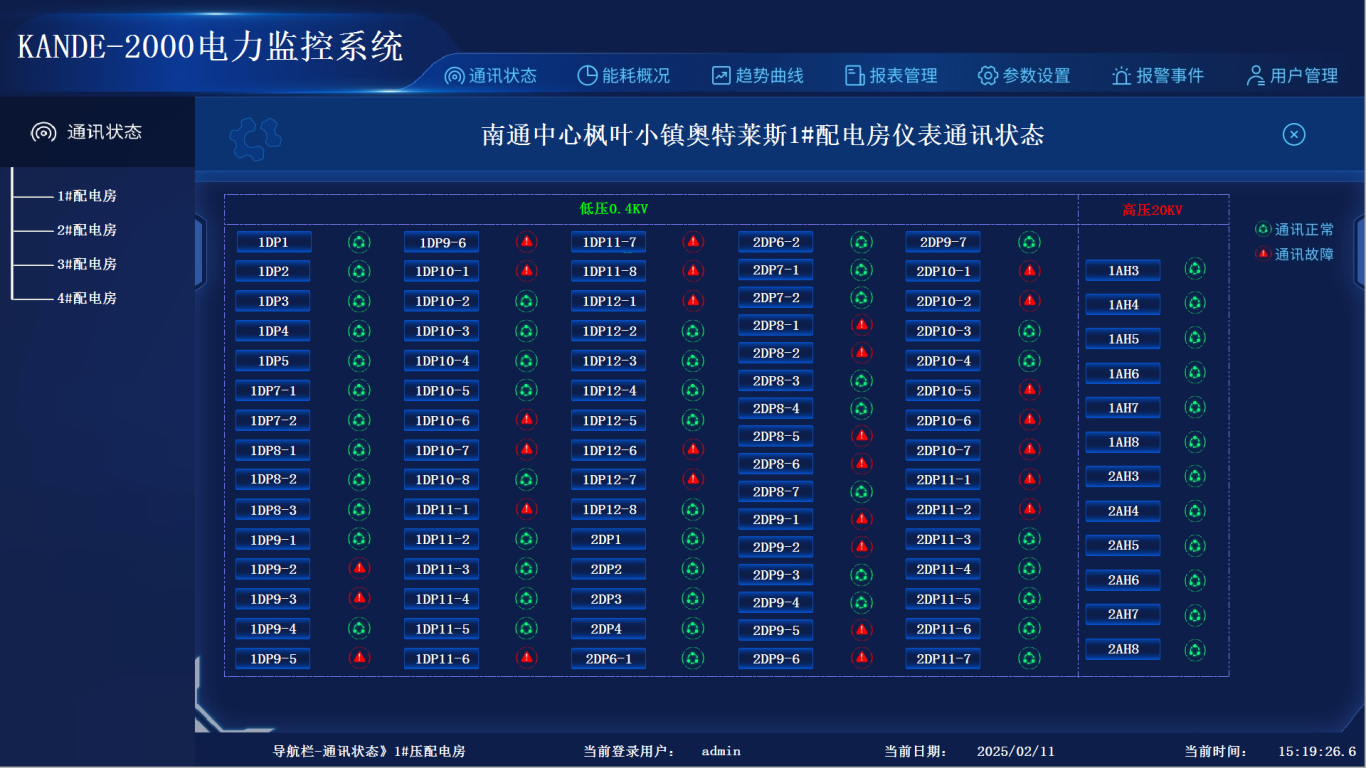

点击顶部通讯状态，然后在左侧导航栏中选择高低压配电房进入通讯状态图。

3、能耗概况

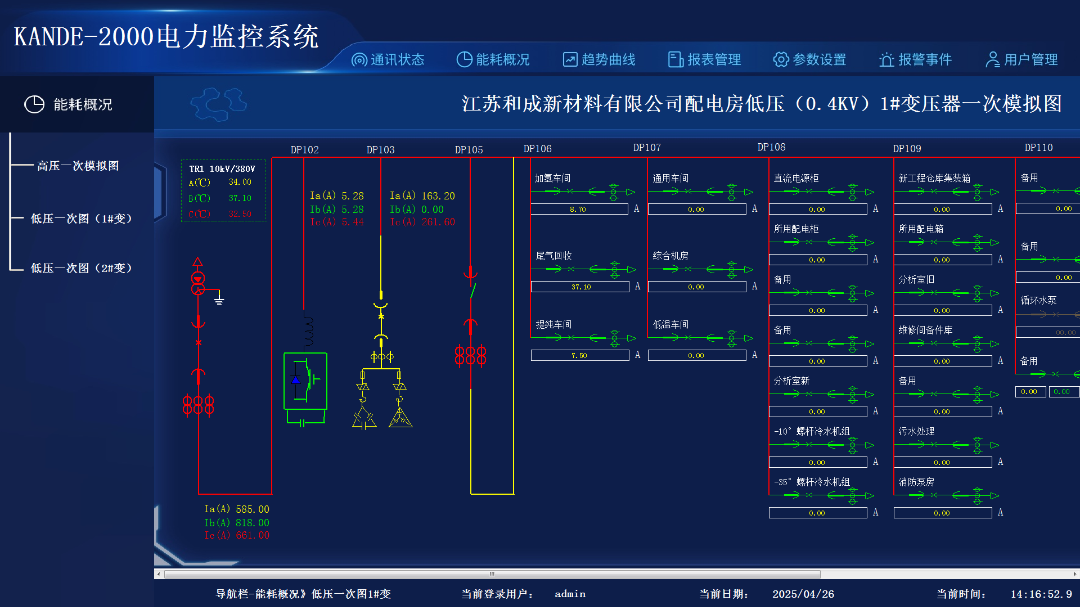

点击顶部能耗概况，然后在左侧导航栏中选择高压低压一次图进入系统一次图。

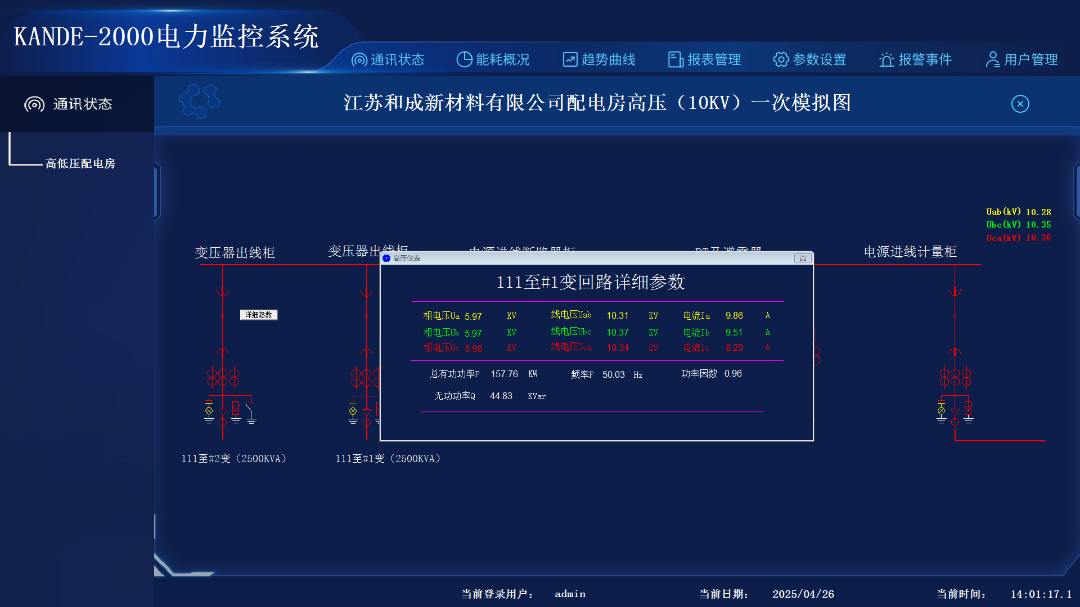

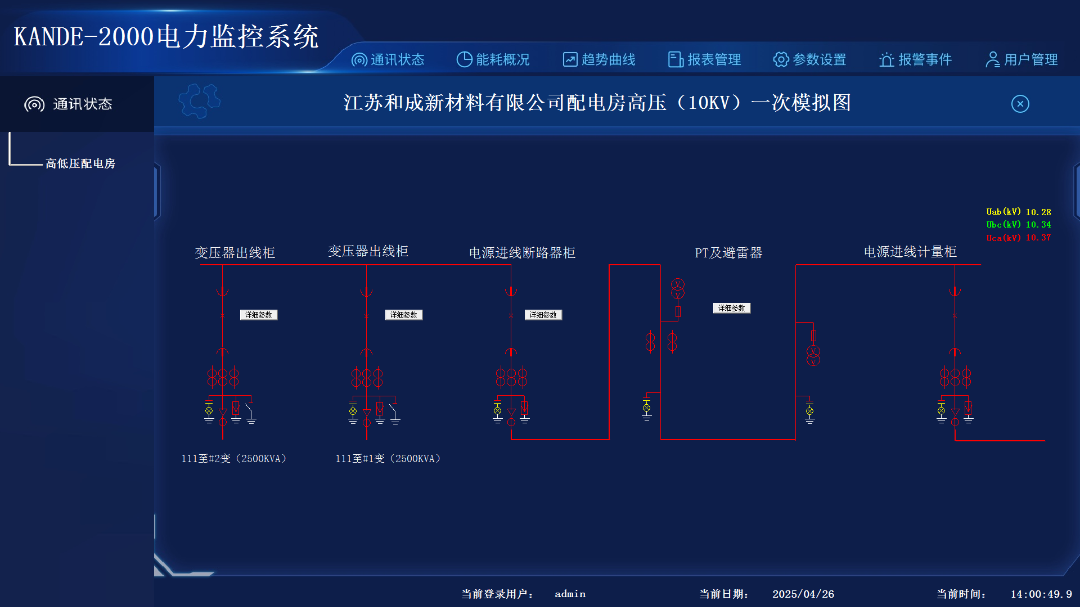

高压一次图

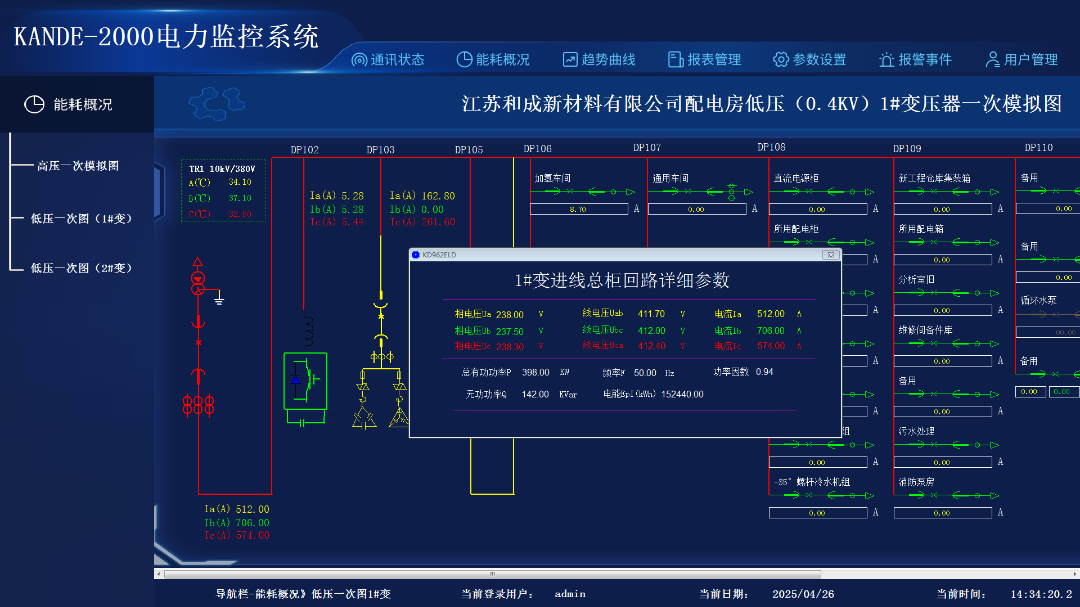

低压一次图

此为一次图显示三相电流，界面显示数值均为实时数值。

一次图中的各个回路显示遥测电流值，详细电压、电流、功率、电能值点击各回路即可看到，界面显示数值均为实时数值。

4、趋势曲线

点击顶部趋势曲线按钮 ，在左侧导航栏电流历史曲线中选择相应的电气室，在右侧再选择相应的配电柜名称，进入历史曲线界面。

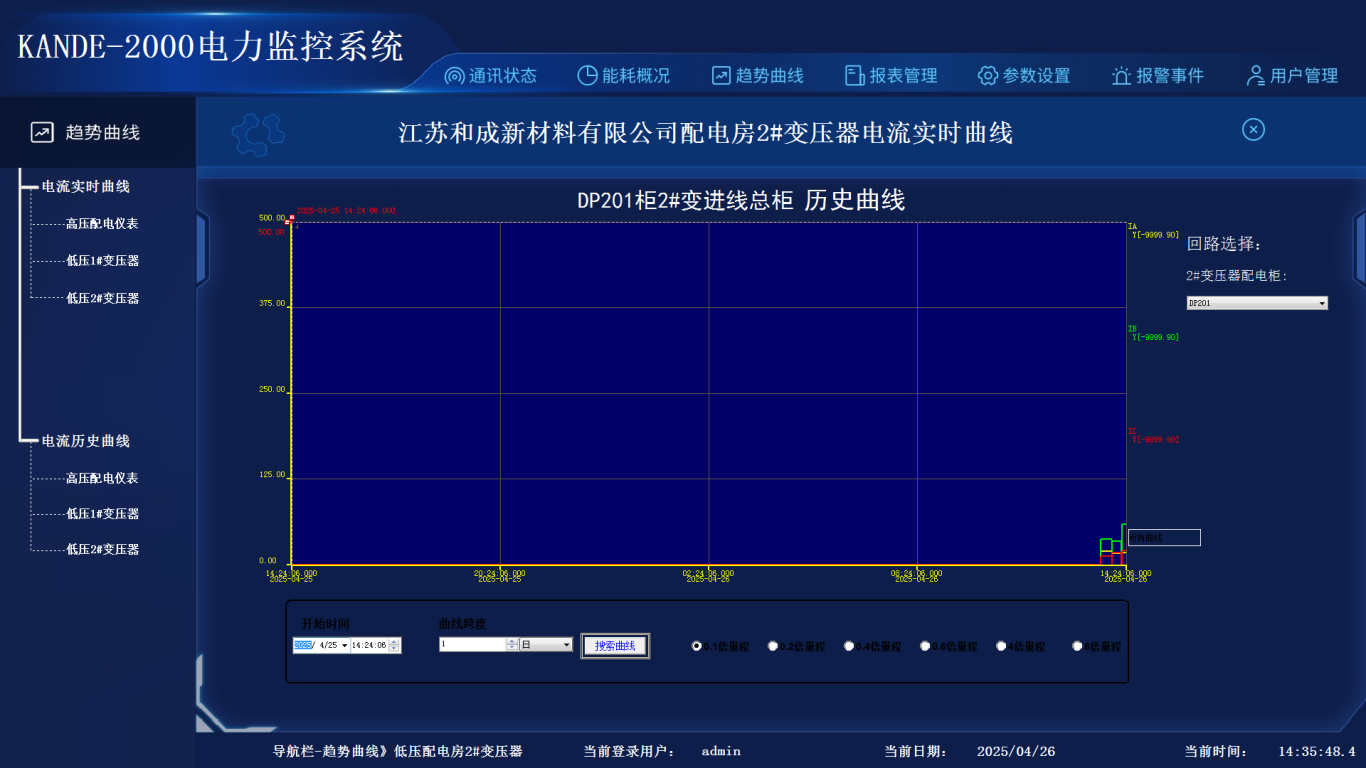

历史曲线

界面内的功能按钮包括：时间选择、搜索曲线、量程变换。

曲线时间跨度打开为1天，可以根据所查需求设定跨度，历史曲线可以任意设定时间查询历史值。

选择相应回路的柜号即可查询该回路历史曲线。

实时曲线

选择相应回路的柜号即可查询该回路实时曲线。

5、报表

点击顶部报表管理按钮，再选择左侧导航栏中的相应楼栋输入开始时间即可查询。

电能报表

电能报表可以查询任意时间段的用电量，选择查询时间，点击查询则可查出设定时间段的电能。

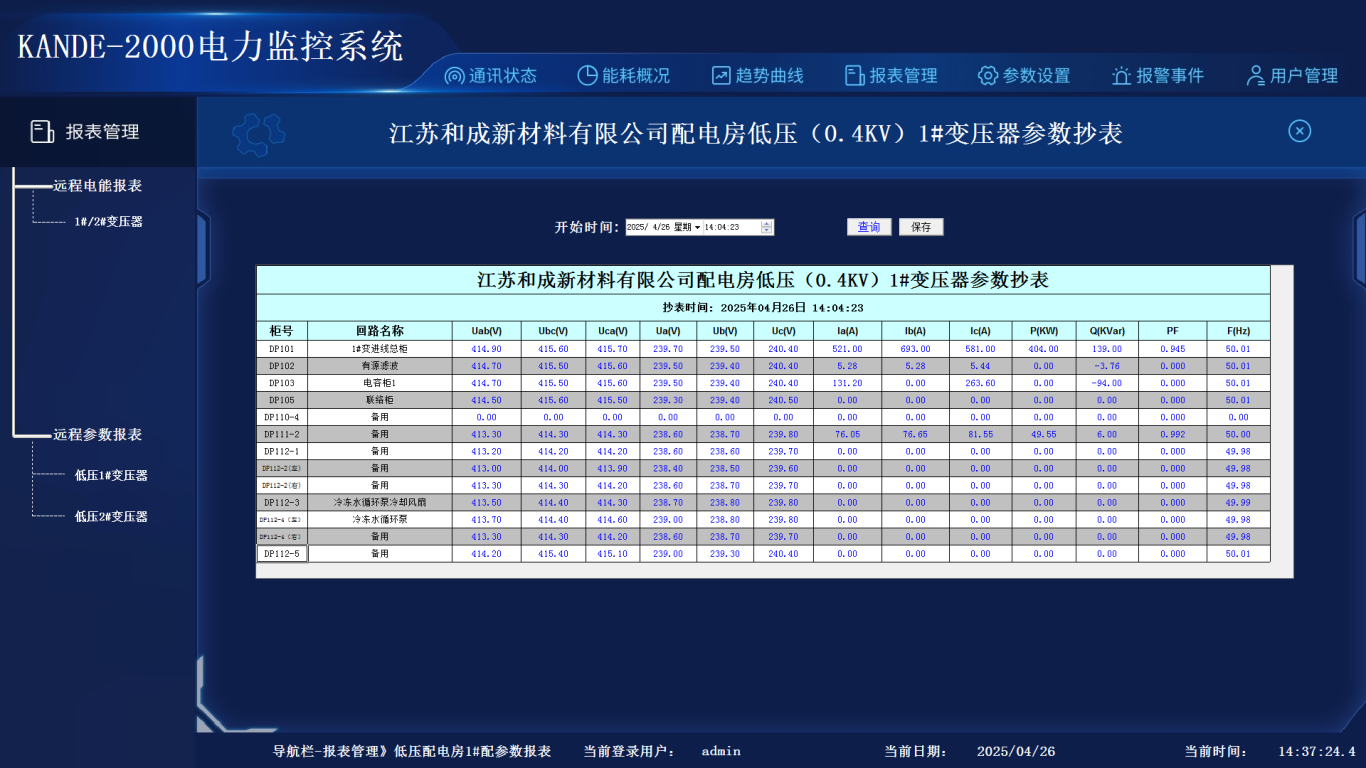

参数报表

6、报警事件

点击顶部报警事件按钮，在左侧导航栏中再次选择相应的遥信、遥测报警。

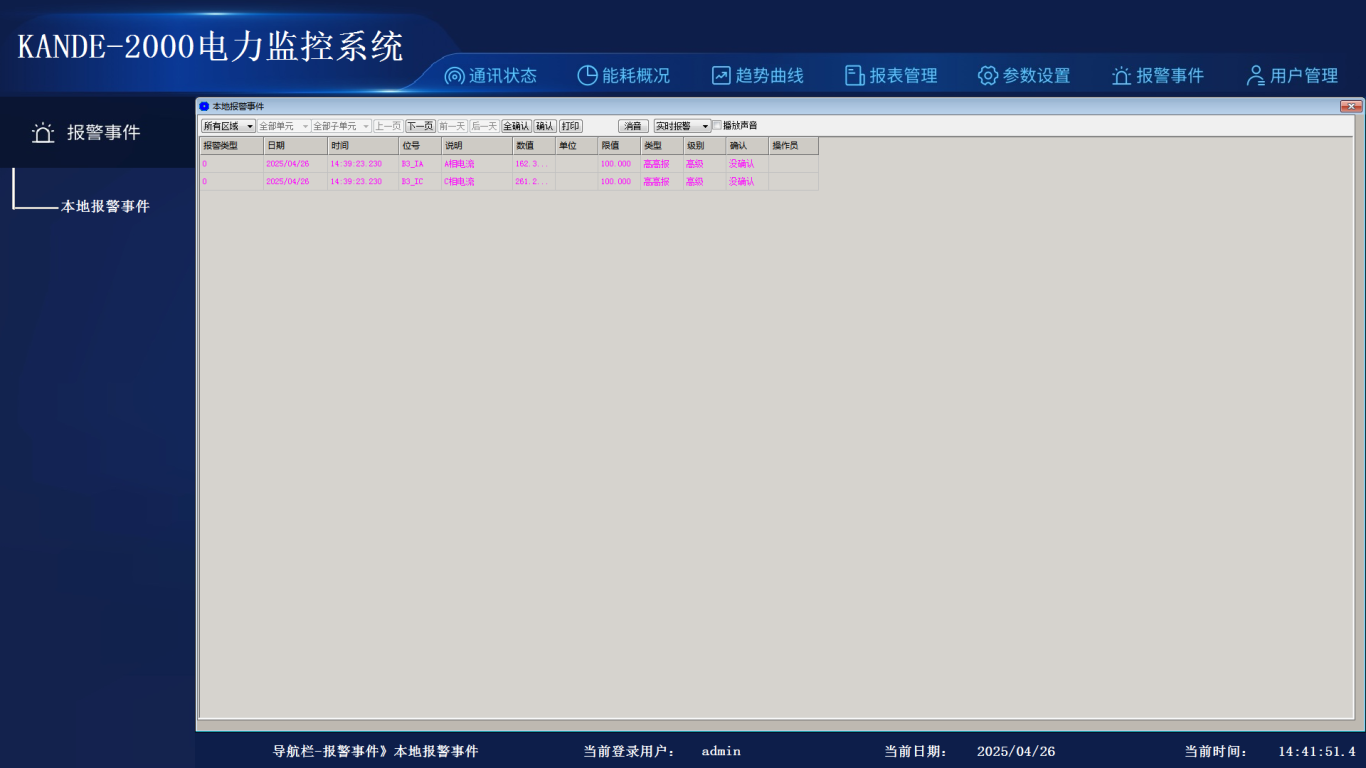

本地报警事件

包含报警值和报警限值以及报警时间。

7、参数设置

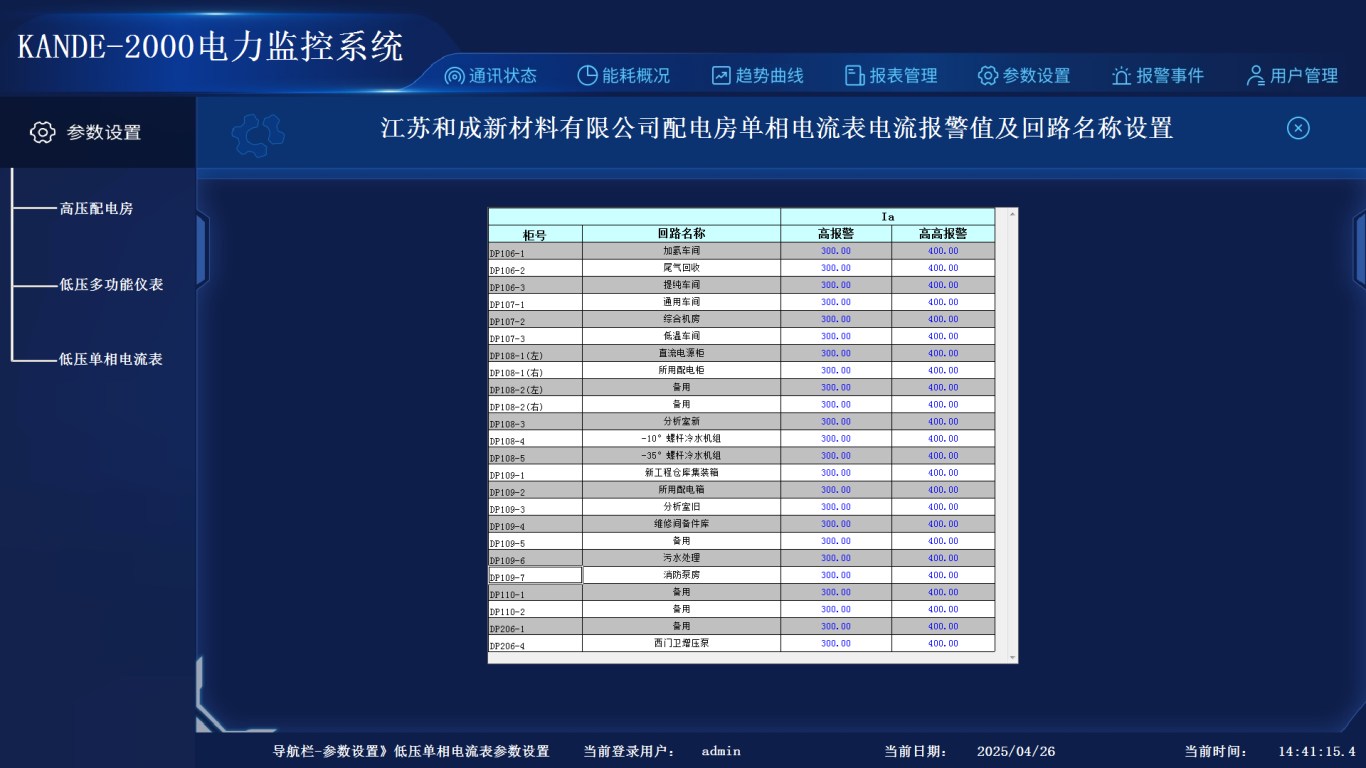

点击顶部参数设置，在左侧导航栏中选择参数设置及回路名称，设置电流报警值。

本功能只能更改回路名称和电流报警，柜号是固定无法更改。更改后自动保存。

8、用户管理

点击屏幕顶部导航栏里用户管理，再选择左侧导航栏选项下的增加用户选项。

用户管理窗口

窗口内包括用户登录、注销、用户配置、系统最小化。

本系统采用全中文界面，具有操作简单方便、运行稳定可靠、人机界面友好，显示数据直观，方便用户查阅等特点。系统包含一次系统图显示、模拟图显示和网络结构图显示等功能，点击相应快捷按钮即可进入相应的系统功能模块。

为方便用户使用，本系统依据现场实际情况及客户需求设计，运行中不需要用户配置运行参数。系统正常运行时不允许退出，以保证监控系统的实时性、稳定性和数据采集、存储的可靠性。

系统安装资料均在监控主机的D盘文件夹内进行了数据备份以备重新安装系统时使用。主要资料有：通讯服务器驱动、打印机驱动、系统软件安装文件、工程文件等资料的电子存档。监控系统以及数据存储都在D盘。

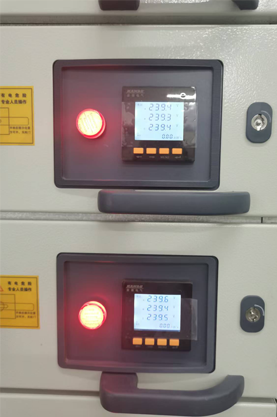

通讯状态图界面显示个别仪表的通讯异常，至现场发现仪表工作不正常（仪表面板无数据显示或者显示不正常）；

通讯状态图界面显示个别仪表的通讯异常，至现场发现仪表正常工作；

通讯状态图界面显示个别仪表的通讯正常，但一次图界面显示的电参量数据超出正常范围；

通讯状态图界面显示现场设备大面积通讯异常；

计算机指示灯正常，显示器没有画面显示；

计算机指示灯正常，系统无法正常操作；

计算机运行死机，软件无法正常运行；

若该回路在使用中，则可能是由于仪表运行死机，请维护人员切断该仪表的辅助电源，数秒钟后重新上电，再次查看该仪表运行是否正常，如果仍然存在问题，请与仪表供应商售后服务部门联系；

首先查看仪表背面及配电柜内端子排上通讯线的接口是否有松动，若不存在此现象，则可能是因为仪表的通讯模块运行异常，请维护人员切断该仪表的辅助电源，数秒钟后重新上电，然后重启系统软件或者计算机，再查看仪表的通讯状态示意图，若故障依然存在，请致电本司系统集成部；

请先根据故障第1）、第2）条的排除方法检查现场仪表的工作情况，然后执行以下操作：核对仪表面板和后台系统显示的数据。如果仪表上显示的数据正常而软件显示的数据不正常（即两者不相同），则该故障可能源自软件配置，请致电本司系统集成部判定故障原因；如果仪表显示与软件显示相同（但均不正常），则该故障源自于仪表，请检查仪表的倍率设置。如果问题依然没有得到解决，请联系供应商售后服务部门联系；

先检查主机、交换机及串口服务器各处的网线口是否有松动，插拔网线口，然后重启计算机。若问题依然存在，则可能为服务器硬件或通讯链路故障，请致电本司系统集成部判定故障原因；

请先根据故障第1）、第2）条的排除方法查看对应仪表的工作状态，若仪表处于正常工作状态，则请维护人员前往对应仪表处，通过仪表面板查看相应开关量输入点的显示。如果仪表显示的数值与实际不符，则引起本故障的原因可能是断路器的遥信接点或仪表的遥信接入点接触不良。请运行人员参照配电二次接线图和仪表使用手册检查故障原因；确认连接完好后，重新给仪表上电，重启仪表；如果故障仍未解决，请与本公司售后部门联系

可能原因是显示器开关未打开，显示器数据线接触不良，显示器电源线接触不良或者显示器故障，请分别检查故障原因，如有损坏请及时更换显示器；

该情况是由于系统长期运行导致的硬件或Windows操作系统软件的故障，请关闭计算机，重新启动，如果无法重启，请重装操作系统，如系统无法正常安装，基本肯定是计算机硬件问题，请与工控机设备供应商联系获取技术支持；

不应在系统主机上随意安装游戏软件。因为部分主机配置不高，同时运行本系统和大型游戏会对主机硬件造成不可预期的伤害。

不推荐在监控主机上安装其他软件，若实在需要，请确保移动数据存储设备（U盘，移动硬盘等）没有中病毒或木马，不应再在本机上安装杀毒软件。

监控主机上以下文件夹的内容是不可更改的： D\

在未告知工程师的情况下，不允许擅自改动软件开发界面中的任何内容。系统运行时，任务栏右下方启动子程序较多，但不应关闭任何一个。

不应随意触碰串口服务器，尤其是线缆接口、电源接口、设置按钮。
