频谱分析仪是常用的射频测试测量仪器，可用于实验室设备或集成在较大的射频测试组件中，也可以用作移动射频信号/干扰捕获应用的一部分，甚至可以是无线和手机信号塔技术人员的随身穿戴装备。今天我们来详细了解频谱分析仪的应用。

1）基础知识

频谱分析仪是射频工程师用来测量特定频带内信号的基本仪器，在本质上是专业度极高且可进行不同配置调整的接收器，应用范围非常广泛，能够用于检测和测量连续波（CW）及调制射频/微波信号。通常情况下，频谱分析仪的感应硬件以及相关功能项与软件及控制系统相结合使用，进而实现更为强大的信号信息收集和测量。

用户在使用频谱分析仪时，最常见也最熟悉的界面是标准频率与信号功率曲线。一些频谱分析仪还可以绘制出在一段时间内的频率和信号功率，称为瀑布图，这对于分析处于该时间段内的瞬态信号特性来说非常有用。其他常见的频谱分析仪界面还包括调制/解调图示，其中有部分能够直接显示来自输入信号的IQ数据。频谱分析仪也称信号分析仪，主要类型有：扫频式频谱分析仪（SSA）、实时频谱分析仪（RTSA）以及矢量频谱分析仪（VSA）。

2）应用

尽管保证一台频谱分析仪正常运作所需要的硬件绝大多数已预设在设备中（对于由PC驱动的频谱分析仪而言，则多数配置在频谱仪与PC之间），但仍然需要使用额外的射频部件才能将频谱仪连接到被测器件（DUT）、天线和传输线。这类射频部件通常包括同轴转接头，用于将频谱分析仪的同轴输入端口配接至任何设备或同轴电缆。此外，便携式天线在干扰捕获或信号搜寻应用中也是必不可少的，其对于外部测试同样非常有用。

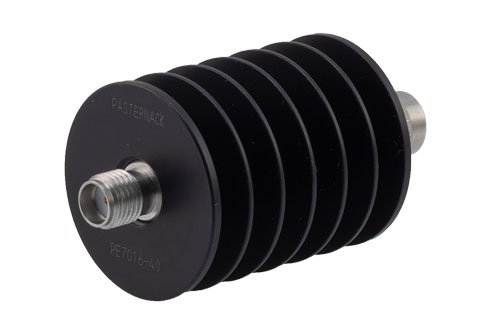

40dB固定式衰减器，SMA公头转SMA母头，黑色阳极氧化铝散热器主体，额定功率10W，DC~18GHz

最后，在处理超出频谱分析仪阈值的信号电平时，需要使用射频衰减器，因频谱分析仪内置的衰减器对于外部输入信号的衰减程度太过有限。
