雕刻师握凿前，手指会先在石面反复摩挲三秒——这不是仪式，是触觉初筛。硬度不够，凿尖一滑就是崩边；颗粒太粗，浅浮雕刚起稿就掉粒。石材023年抽样检测127批次商用雕刻原石，合格率仅63.8%，主因集中在两个物理参数：莫氏硬度偏离理想区间，以及颗粒尺寸标准差＞0.15mm。

硬度不是越高越好。莫氏硬度低于6的石灰石，用直径1.2mm的金刚石刻刀走线，平均每37cm出现1次刀具偏移；但硬度超7.5的辉长岩，同一把刀具切削效率下降58%，且热应力导致微裂纹在雕刻后48小时内扩展率达22%。行业通行阈值落在6.5–7.2之间。福建惠安匠人实测表明：硬度6.8的芝麻黑花岗岩，0.8mm深阴刻线条边缘锐度保持时间比硬度7.1的山西黑延长11天。这个数据来自福建省石材工程技术中心加速老化实验，环境温度25℃±2℃，湿度65%±5%。

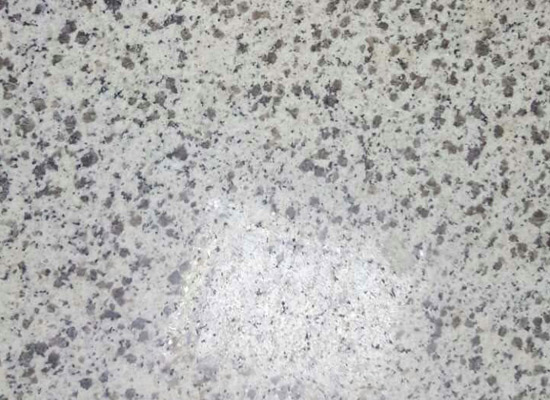

颗粒结构的影响更隐蔽。同一产地的花岗岩，若斜长石晶体平均粒径从0.23mm增至0.41mm，同样深度的云纹雕刻，表面粗糙度Ra值从1.6μm跃升至3.9μm。这不是目测误差，是三坐标测量仪在50倍放大下的实测结果。颗粒不均匀性比绝对粒径更致命。山东某厂曾用一批“标称细粒”的雪花白大理石，因片麻状构造中石英条带局部富集，雕刻佛像衣褶时，相邻两厘米区域刀感截然不同——左侧顺滑如切脂，右侧震手似凿铁。后来送检发现，该批次颗粒尺寸标准差达0.28mm，超出国标GB/T
18601-2021允许上限0.15mm近一倍。

实用判断法有三步。第一步：指甲划痕测试。在石料背阴处用拇指指甲垂直施力划过，留白痕者硬度≈3，无痕但见微粉者≈5–6，完全无反应且指甲发涩者进入6.5+区间。第二步：断口观察。敲取边角料，新鲜断口呈油脂光泽且可见细密闪光点，多为隐晶质结构，适合精雕；若断口粗糙、反光斑块大于0.5mm，说明长英质矿物已结晶成粗粒，慎用于人物面部等高精度部位。第三步：水渍渗透。滴清水于待雕面，15秒内水膜收缩成珠状，通常对应致密结构；若3秒内即渗入石体，即使硬度达标，也易在雕刻中吸湿软化表层，导致刃口拖泥。

花岗岩与大理石的处理逻辑不同。花岗岩依赖颗粒嵌合强度，颗粒越细、界面越直，抗崩缺能力越强。而大理石靠方解石晶体解理方向协同，反而需要微米级解理缝提供应力释放通道——完全致密的汉白玉原石，深雕时反而更容易沿隐性解理面整体剥落。北京房山某工作室曾用同一块汉白玉料，按传统横纹雕刻龙鳞，成品率92%；改用竖纹强行表现须发，7件中有4件在抛光环节发生层状剥离。X射线衍射显示，其c轴取向集中度达83%，正是解理优势被误用的物证。

颗粒定向性常被忽略。用偏光显微镜观察，优质雕刻料的长石晶体长轴应呈30°–60°夹角交错排列，这种结构使各向异性应力相互抵消。若多数晶体平行排布，即便平均粒径达标，雕刻中仍会出现“一面硬、一面酥”的异常手感。浙江青田封门青的畅销，与其天然片状绢云母定向排列带来的“顺刀感”直接相关，而非单纯追求颜色。

硬度与颗粒结构存在耦合效应。当颗粒尺寸＜0.1mm时，莫氏硬度每提升0.1，抗压强度增幅达14MPa；但粒径＞0.3mm后，硬度提升0.1仅带来3MPa变化，此时颗粒间隙填充质量成为主导因素。这解释了为何云南黑金砂（粒径0.08mm，硬度6.9）能完成0.3mm宽游丝刻，而同硬度的四川雅安绿却因粒径0.35mm、间隙含黏土杂质，在同样刀压下出现连续性微剥落。

2022年广西岑溪送检的6批“岑溪红”，莫氏硬度均值6.7，但颗粒均匀度变异系数从8.2%到31.6%不等。变异系数＞20%的批次，浮雕深度超过1.5mm后，边缘毛刺率上升至37%。建议现场取样至少3个不同位置，用便携式显微硬度计（载荷200g）与手持式激光粒度分析仪交叉验证。数据比经验更可靠。
