2026年6月3日，在第十六届松山湖中国IC创新高峰论坛上，重庆物奇微电子股份有限公司副总裁庞功会发表了题为《WQ9002：超低功耗双频Wi-Fi 6芯片，助力AI眼镜打造极致续航体验》的演讲，正式推出公司面向AI眼镜等可穿戴设备的最新无线连接芯片。

“Wi-Fi运行功耗占比，直接影响AI智能眼镜的续航体验。”庞功会在演讲中指出。针对这一行业痛点，物奇推出了号称“全球最低功耗”的双频Wi-Fi 6芯片WQ9002，试图在性能与续航之间找到最佳平衡点。

AI眼镜的“三合一”架构困局

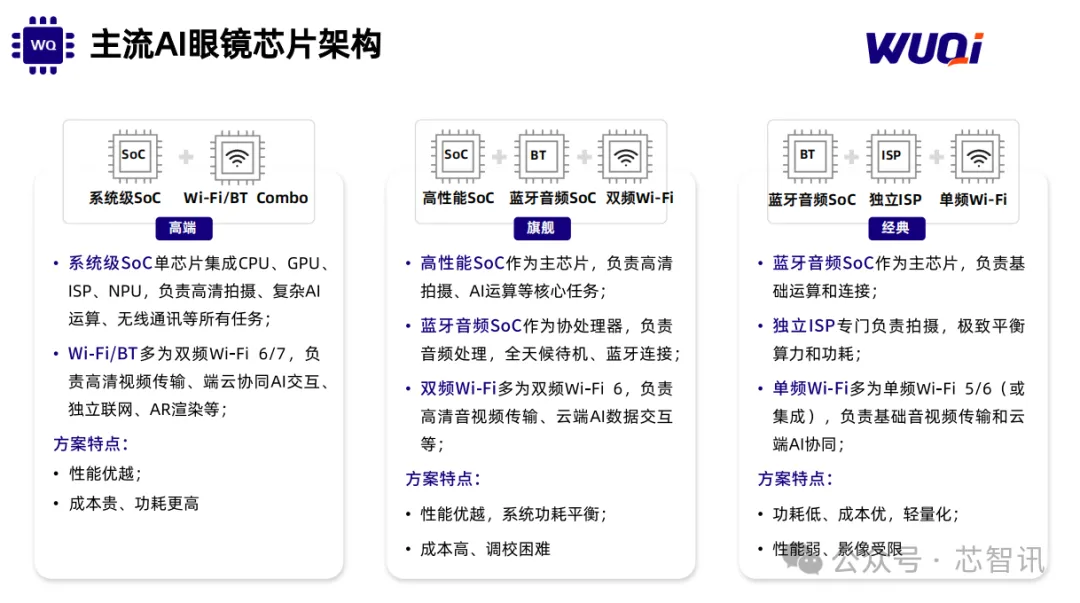

庞功会在演讲开篇梳理了当前AI眼镜主流的三种芯片架构方案，并逐一分析了各自的优劣势。

第一种是系统级SoC单芯片方案。 这种架构将CPU、GPU、ISP、NPU以及无线通信功能全部集成在一颗芯片中，性能优越，但成本高、功耗大。“在中国，我们眼镜是要戴一整天的，所以这个方案受到很大的挑战。”庞功会表示。

第二种是高性能SoC+蓝牙音频SoC加Wi-Fi的方案。 这种架构通过引入蓝牙音频SoC作为协处理器，负责全天候待机、音频处理和蓝牙连接，而主SoC则专注于高清拍摄和AI运算。这种方案在性能和功耗之间取得了较好的平衡，但成本较高，且调校困难。

第三种是蓝牙音频SoC+独立ISP+单频Wi-Fi的方案。 这种架构以蓝牙音频SoC作为主芯片，负责基础运算和连接，独立ISP专门负责图像处理。庞功会评价称，这种方案功耗低、成本优、轻量化，但性能和影像能力受限。

庞功会还以三款市售产品的续航数据佐证不同架构的功耗差异：雷鸟X3 Pro AI眼镜搭载245mAh电池，续航最长仅5小时，功耗偏高；Ray-Ban Meta Wayfarer搭载154mAh电池，续航8小时，功耗相对平衡；而采用物奇方案的Looktech AI眼镜，在160mAh电池下可实现14小时长续航。

Wi-Fi：被忽视的“耗电大户”

庞功会指出，在AI眼镜整机功耗中，主控、Wi-Fi、蓝牙、摄像头、传感器等模块叠加构成，但Wi-Fi模块的功耗问题往往被忽视。

他分析认为，未来AI眼镜有两种发展趋势正在推动Wi-Fi的重要性提升。一方面，眼镜的应用场景越来越多，Wi-Fi的使用频率和时长将大幅增加；另一方面，中国移动等厂商正在推动眼镜“脱离手机独立存在”的尝试——在充电仓中加入通信模块，让眼镜可以独立联网。这意味着Wi-Fi将从“偶尔传输照片视频”变为“长时间在线”的核心模块。

然而，Wi-Fi芯片面临两难困境：Wi-Fi 4功耗较低但传输带宽严重受限，Wi-Fi 6/7性能强劲但功耗过高。如何兼顾高通量传输与超低功耗，成为技术难点。

据公开信息统计，2025年国内发布的16款AI眼镜中，小米、阿里、百度等10款采用高通Wi-Fi芯片，尤其是在高端和旗舰方案中，国内Wi-Fi芯片极少，海外厂商占据主导地位。

WQ9002：全球最低功耗双频Wi-Fi 6

针对上述痛点，物奇微正式发布了超低功耗双频Wi-Fi 6芯片WQ9002。庞功会在演讲中强调，这款芯片在保活功耗和传输功耗表现上均领先国际厂商，“可以说是全球最低功耗的Wi-Fi 6芯片”。

WQ9002支持2.4G和5G双频段，符合IEEE 802.11ax标准（Wi-Fi 6），同时集成了BLE 5.4蓝牙功能。芯片采用6毫米乘以6毫米的QFN小型化封装，单芯片集成度高。

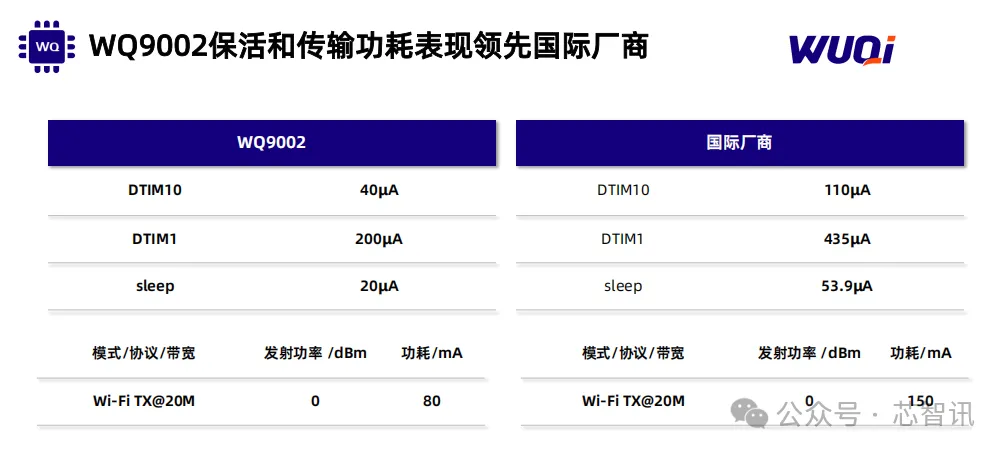

在射频性能方面，WQ9002集成PA和LNA射频单元，物理层最高支持MCS9模式，最大传输速率可达200Mbps。在功耗表现上，该芯片的保活功耗（DTIM10模式下）仅为40微安，在同等连接条件下，传输功耗较市场同类产品领先30%至40%。

庞功会特别指出：“目前市场上大量出货的某国际厂商产品，今年发布了下一代芯片，号称比上一代低30%至40%，而我们的WQ9002功耗比他们新出来的那颗还要再低。在20兆带宽的情况下，我们的功耗只有对方的一半不到。”

在安全性方面，WQ9002内置硬件级安全加密，支持安全启动以及AES、RSA、ECC、SHA等硬件加密算法。此外，芯片配备30多路GPIO，支持SDIO、SPI、I2C、UART等丰富接口，扩展能力极强。

值得一提的是，WQ9002基于开源RISC-V架构，核心IP自主可控。

超低功耗是如何炼成的？

庞功会在演讲中详细解释了WQ9002实现超低功耗的技术路径。他表示，低功耗Wi-Fi芯片的设计难度极高，尤其是在5GHz频段，射频设计面临双频信号易相互干扰、对噪声和信号精度控制要求极高的问题。此外，微安级低功耗的电源与电路架构设计、Wi-Fi 6协议完整适配的动态功耗调度算法、以及可穿戴设备空间和散热受限条件下的高集成设计，都是重大技术挑战。

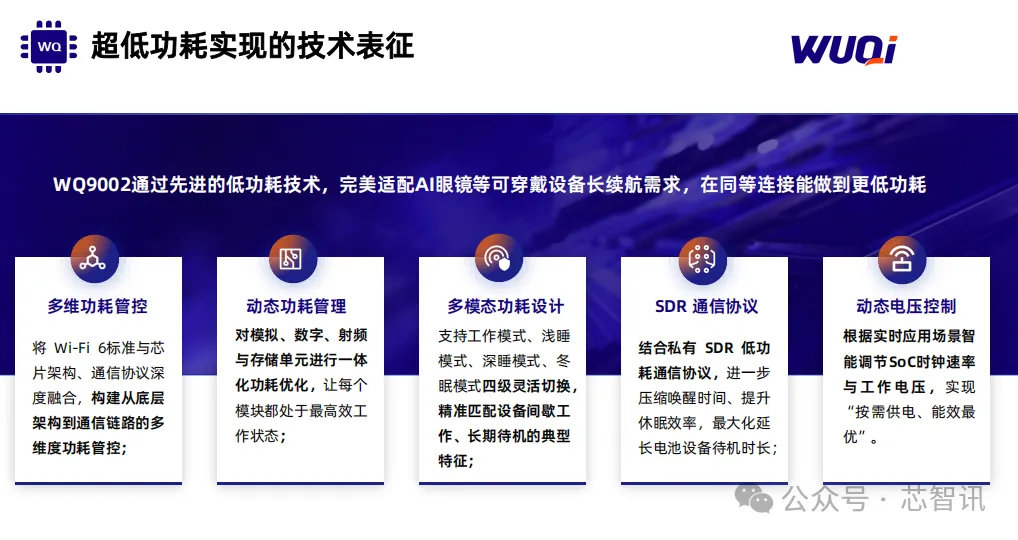

物奇通过五方面技术实现了功耗突破：一是多维功耗管控，将Wi-Fi 6标准与芯片架构、通信协议深度融合；二是动态功耗管理，对模拟、数字、射频与存储单元进行一体化功耗优化；三是多模态功耗设计，支持工作、浅睡、深睡、冬眠四级灵活切换；四是结合私有SDR低功耗通信协议，进一步压缩唤醒时间、提升休眠效率；五是动态电压控制，根据应用场景智能调节时钟速率与工作电压，实现“按需供电、能效最优”。

物奇的“连接+端侧AI”双轮驱动

在演讲的后半部分，庞功会简要介绍了物奇微电子的公司概况。物奇成立于2018年7月，是一家专注于“连接+端侧AI”领域的芯片设计公司，已被认定为国家级专精特新“小巨人”企业。公司所有芯片均基于RISC-V开源架构，核心IP自主可控，在低功耗设计、高集成度以及通信优化方面具备业界领先水平。

物奇拥有射频、模拟、通信算法、协议栈及SoC全建制的芯片研发团队，团队规模超过320人，其中研究生占比超过50%。在射频性能方面，庞功会表示公司的设备性能“比美国最好的公司还要好1到2个dB”。

在融资方面，物奇获得了中国移动5G基金、顺为资本、南方工业、国家中小企业发展基金等行业顶级产业资本和投资机构的支持。

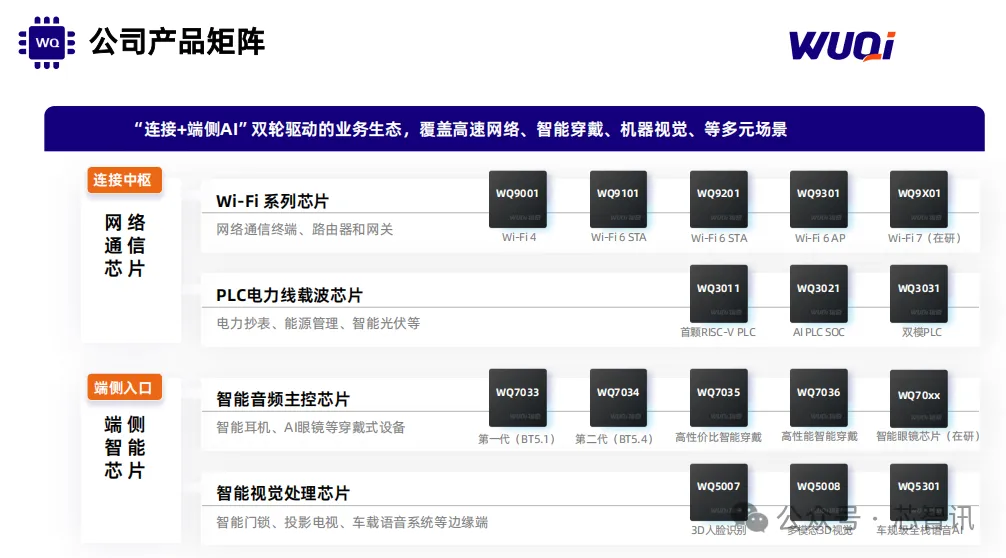

物奇的产品矩阵涵盖“连接+端侧AI”双轮驱动的业务生态，具体包括四大类产品：网络通信芯片（Wi-Fi系列、PLC电力线载波芯片）和端侧智能芯片（智能音频主控芯片、智能视觉处理芯片）。据庞功会透露，公司在智能门锁领域的市场份额已位居第一，同时产品也应用于车载系统等领域。

截至目前，物奇的产品已赋能超过60家品牌客户，打造了超过100款产品，覆盖AI眼镜、投影仪、智能门锁、路由器等多种应用场景。
