桥梁板式橡胶支座159作为桥梁结构中3383不可或缺的关键部件1377看似普通，却蕴含着精妙的力学设计，其核心构造为多层复合结构，由天然橡胶与薄钢板交替硫化而成 。这种看似简单的组合，实则是刚与柔的完美结合，天然橡胶赋予支座出色的弹性形变能力，使其能像一个灵活的缓冲垫，轻松应对各种复杂的变形情况。而薄钢板则如同坚固的骨架，极大地提升了支座的抗压刚度，让它能够稳稳地承载起桥梁上部结构传来的巨大竖向荷载。

当桥梁因温度变化而热胀冷缩，或是受到车辆行驶产生的振动影响时，橡胶层就会像一位训练有素的舞者，通过自身的剪切变形巧妙地吸收水平荷载，将这些外力的冲击化解于无形。与此同时，钢板层则坚守岗位，紧紧约束着橡胶的侧向膨胀，防止其在受力时“肆意妄为”。二者相互协作，形成了一个“刚柔并济”的高效荷载传递体系，保障桥梁上部结构的竖向承载力能够可靠地传导至墩台，保障桥梁在各种工况下都能稳定运行，适应温度变化、车辆振动等引起的位移与转角，为桥梁的安全使用奠定了坚实基础。

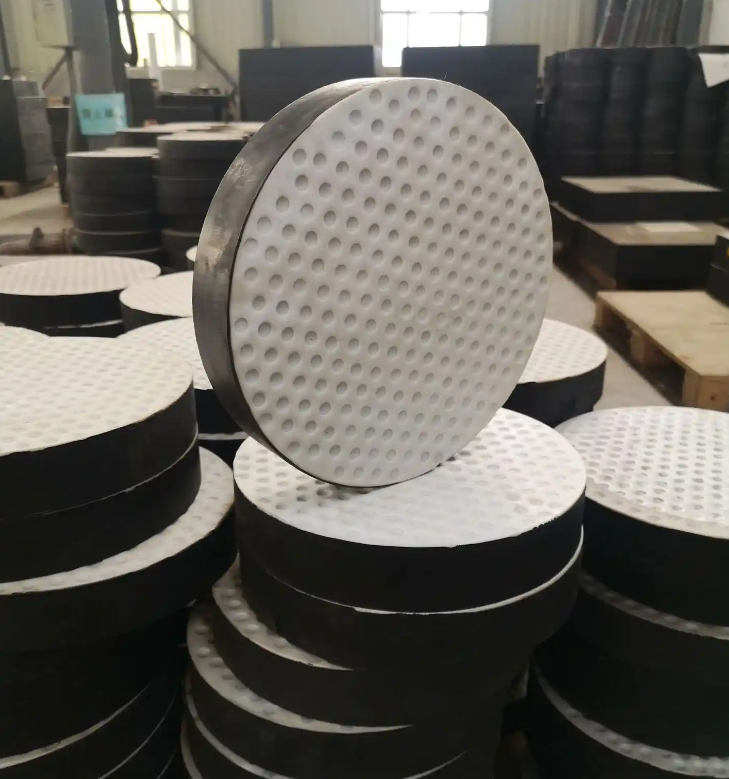

桥梁板式橡胶支座

抗震性能优势：从材料特性到结构设计的全方位优化

（一）优越的弹性阻尼与变形适应性

板式橡胶支座之所以能够在抗震领域表现出色，首先得益于其橡胶材料独特的弹性阻尼特性 。天然橡胶或合成橡胶在微观层面上，分子链之间存在着复杂的相互作用，这种结构赋予了橡胶良好的阻尼性能，其阻尼比通常可达5%-10% 。这就意味着，当车辆动荷载或是地震波产生的振动能量传递到支座时，橡胶能够像一个高效的能量吸收器，通过分子链的摩擦、滑移，将这些能量转化为热能散发出去，从而有效地抑制了桥梁结构的共振效应，降低了振动幅度。

在变形适应性方面，板式橡胶支座更是展现出了非凡的能力。它允许桥梁产生纵向、横向的水平位移，其剪切应变最高可达100%-150%，就像一个灵活的关节，能够轻松应对桥梁因温度变化、混凝土收缩徐变等因素导致的伸缩变形 。同时，它还具备一定的转角变形能力，约为0.02rad，这使得桥梁在受到非对称荷载或地形起伏影响时，也能保持稳定的姿态，避免了因变形受限而产生的附加应力集中，为桥梁结构在地震中的安全运行提供了有力保障 。

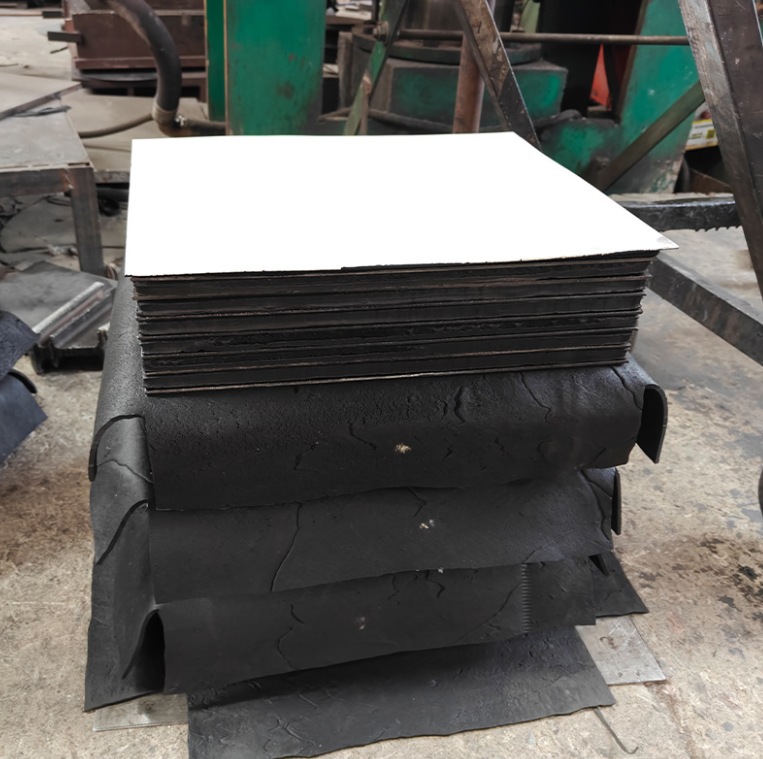

桥梁板式橡胶支座

（二）与传统支座的性能对比优势

为了更直观地展现板式橡胶支座在抗震缓冲方面的优势，我们不妨将其与传统的钢支座和盆式支座进行一番性能对比。

在水平位移能力上，板式橡胶支座表现优异，凭借其橡胶层的高剪切变形能力，能够轻松满足桥梁在各种工况下的水平位移需求，而钢支座由于其刚性结构，水平位移能力有限，盆式支座虽然水平位移能力良好，但相比之下，板式橡胶支座在构造上更为简单，成本也更低 。

阻尼耗能效果是衡量支座抗震性能的关键指标。板式橡胶支座的阻尼比适中，能够有效地吸收和耗散地震能量，相比之下，钢支座的阻尼耗能效果较低，在地震中对能量的缓冲作用有限，而盆式支座虽然也具备一定的阻尼效果，但在材料特性上，板式橡胶支座的橡胶材料更具优势 。

从施工便利性来看，板式橡胶支座具有明显的优势。它结构简单，重量较轻，安装过程无需复杂的设备和技术，大大缩短了施工周期，降低了施工难度 。而钢支座由于体积大、重量重，安装时需要大型吊装设备，施工过程较为繁琐，盆式支座虽然在施工难度上介于两者之间，但相比板式橡胶支座，仍需要更多的施工工序和技术要求 。

在性价比方面，板式橡胶支座更是脱颖而出。其结构简单，原材料成本低，制造工艺相对成熟，使得其整体造价远低于钢支座和盆式支座 。同时，由于其维护成本低、使用寿命长，在全寿命周期内，板式橡胶支座的综合成本优势更加明显 。通过这些对比可以看出，板式橡胶支座在抗震性能、施工便利性和性价比等方面都具有显著的优势，是现代桥梁建设中不可或缺的关键部件 。

桥梁板式橡胶支座

这些技术突破，正让这座“桥梁隐形守护者” 在极端工况下持续发挥关键作用。板式橡胶支座虽看似微小，却以科学的力学设计与可靠的性能表现，成为桥梁抗震体系的核心支撑。从材料配方到结构创新，从常规应用到复杂工况，其持续进化的抗震缓冲能力，正为现代交通网络的安全运行筑起一道坚韧的防线。
