文章由上海傲颖智能科技有限公司提供

挠曲强度试样模具2是依据YY/T 0271.2-2016《牙科学 水基水门汀 第2部分：树脂改性水门汀》标准设计的专用模具，主要用于制备符合标准要求的三点弯曲测试试样，以评估材料的挠曲强度性能。以下是对该模具的详细介绍：

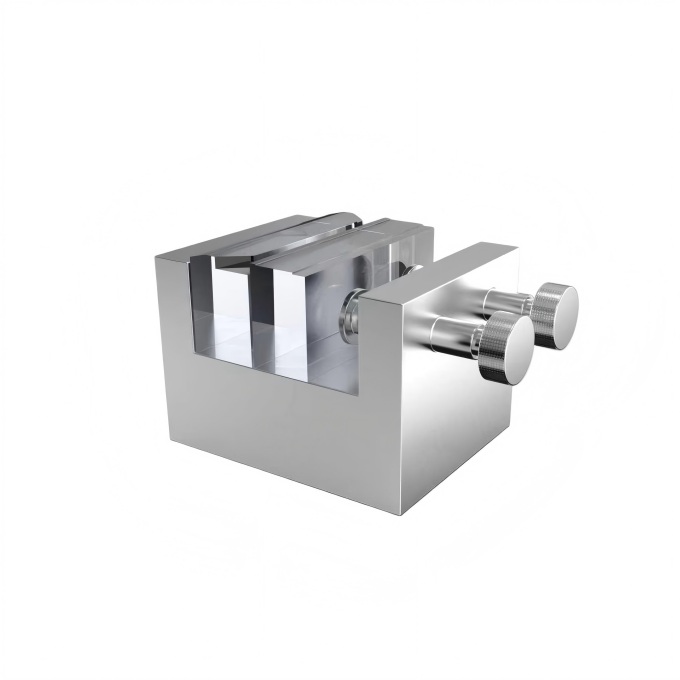

一、模具设计特点

模块化结构：采用装配式模块化设计，由上下压块、定位槽及试样成型腔组成。这种结构便于清洁、重复使用，并能有效减少手工填充时的尺寸偏差和气泡混入。

高精度成型腔：试样成型腔严格遵循标准要求，尺寸为25 ± 2 mm（长）× 2.0 ± 0.1 mm（宽）× 2.0 ± 0.1 mm（高），确保试样尺寸一致性，提升测试结果的可比性。

材质选择：

主体材质：推荐使用316不锈钢或惰性工程塑料（如PMMA），避免与水门汀材料发生化学反应，确保脱模时不损伤试样。

辅助部件：施加水平力的模具部分采用刚性材料（如铝），以提供稳定支撑。

二、模具使用流程

调和与填充：

按产品说明调和水门汀材料，迅速填入模具至满，避免气泡产生。

可使用微量脱模剂（如含3%石蜡的正己烷溶液）辅助脱模，但不得影响材料固化性能。

表面修整：

用玻璃片刮平表面，确保两端齐平、中间无凹陷。

固化处理：

光固化类材料：在规定波长蓝光下照射指定时间（依据厂商说明）。

自固化类材料：置于(23 ± 1)℃、相对湿度≥50%环境中，至达到初凝状态。

脱模与养护：

脱模后试样在(37 ± 2)℃水中浸泡，最长不超过24小时，随后立即进行测试。

三、试验设备与参数

试验设备：万能试验机（如Instron 5969）。

试验参数：

跨距：20 mm

加载速率：(0.75 ± 0.25) mm/min

试验步骤：

将试样置于跨度为20 mm的夹具上。

以规定速率加载，直至试样断裂。

记录最大载荷（F），并计算挠曲强度（FS）和弯曲模量（FM）。

计算公式：

挠曲强度（FS）：FS=2×b×h23×F×L

弯曲模量（FM）：FM=F×L34×b×h3×d（其中，d为挠度曲线直线部分斜率）

四、结果判定标准

依据YY/T 0271.2-2016标准要求：

粘固型水门汀：挠曲强度≥ 10 MPa。

测试数量：至少准备5个试样。

若4个或以上满足限值，则通过。

若仅2个或以下合格，则判定不通过。

若恰好3个合格，需追加5个试样复测，且第二组全部合格方可通过。
