一、仪器介绍

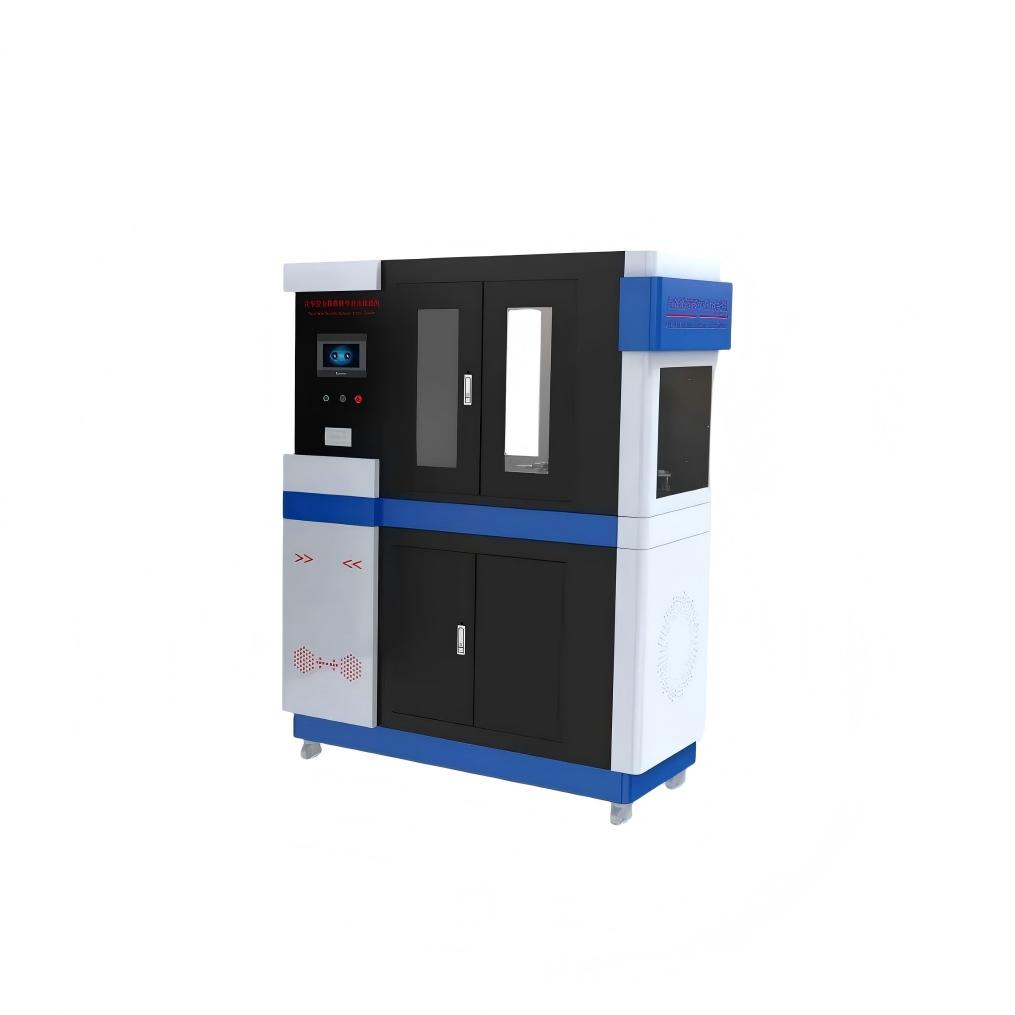

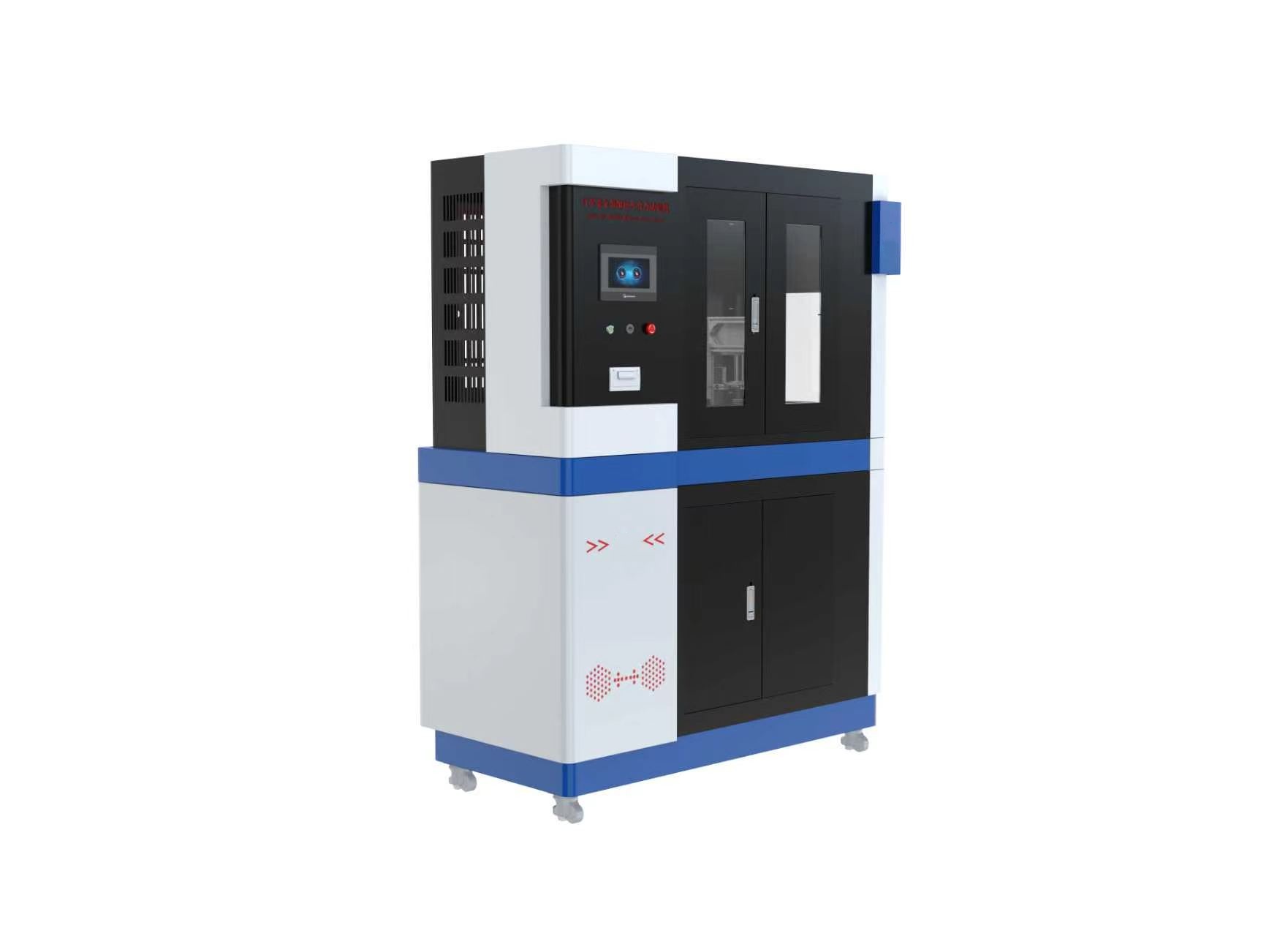

用于测试完成动态试验后的安全带带扣在规定载荷下的开启性能，精准测量带扣开启力大小，验证带扣开启力是否符合标准限值要求，广泛应用于汽车安全带生产企业、第三方汽车零部件检测机构、整车制造企业的产品研发与质量检测环节。
工作原理：
通过专用夹具固定被测安全带带扣，保持带扣安装角度与整车动态试验状态一致；按照GB 14166-2024要求预先对带扣连接织带施加规定的预紧载荷；随后由驱动机构带动力加载部件，沿平行于带扣开启按钮运动初始方向，以标准规定速度向按钮几何中心匀速施加开启力，通过高精度力传感器和位移传感器实时采集力值与位移数据，自动记录带扣完全开启时的最大开启力值。
二、满足标准
标准号
标准名称
GB 14166-2024 5.8带扣开启试验
机动车乘员用安全带和约束系统
ECE R44/04、ECE R16 机动车辆乘员安全带及约束系统认证法规
三、技术参数
参数项
规格
控制系统
工业级PLC
操作界面
七寸彩色触摸屏，支持中英文语言切换，可设置试验参数、实时显示力值等
测试头运动模式
全自动模式---电机+驱动器
装样方式
全自动模式---气动全自动模式
力值测量范围
0~100KG 和10KG 精度±0.05%FS （可选配其它量程精度）
加载速度
0~500mm/min 可设置
预加载荷范围
0~1000N 精度±0.05%FS （可选配其它量程精度）
数据输出
嵌入式微型打印机，USB导出
安全装置
急停按钮，过载防护
气源要求
0.4mpa以上，客户自备
电源
220V 50HZ
尺寸
1350*660*1780mm（长*宽*高）
四、标配物品及用途
名称
数量
用途
参考图
主机
1台
设备整机发货，无需安装
电源线
1根
设备连接插座使用
/
说明书
1份
介绍设备使用方法及维护保养等
/
电子版操作视频
1份
指导操作流程，学习更方便
/
合格证及保修卡
1份
出厂质检，质保服务
/
铭牌
1个
设备出厂标识
/
五、应用场景与行业需求
生产企业
安全带零部件生产企业在量产环节，用该设备对出厂产品进行逐批抽检，把控批量生产的工艺稳定性，淘汰不合格产品，保证出厂产品带扣开启力一致性符合标准要求。
第三方汽车安全检测机构
对上市销售的机动车及安全带零部件进行强制性安全合规检测，出具具有法律效力的检测报告，判定产品是否满足国家强制安全标准要求，是市场准入检测的必备设备。
科研机构
科研机构开展汽车安全带新技术、新材料、新结构的研发工作，通过该设备精准量化不同设计方案的开启力性能，对比优化产品设计，推动安全带安全性能的技术升级。
六、使用注意事项
安全防护
操作人员必须经过专业培训，严禁身体部位伸入危险区域提前熟悉紧急停机按钮位置，突发状况立即断电。
开机前检查
开机前必须全面检查：确认电气系统、气路连接、机械部件无松动损坏。
校准维护
传感器进行周期性校准。
仪器维护
清理设备内部残留介质与杂物，保持设备清洁干燥，避免腐蚀部件。
