很多人第一次看米勒平台，都会下意识觉得：栅极电压怎么突然“卡住”了？其实它不是卡住，而是开关瞬间里，栅极电流被器件内部的电荷搬运“全部吃掉”了。你看到的是一个平台，背后其实是一场非常典型的电荷争夺战。

先把概念说透：什么是米勒平台？

对 SiC MOSFET 来说，米勒平台出现在开通或关断过程中。当驱动电压继续抬升，但栅源电压短时间内几乎不再上升时，波形就会呈现出一段近似水平的“平台”。它不是器件坏了，也不是驱动失效，而是开关过程进入了一个最敏感、最关键的换流阶段。

这张实测图里最值得注意的，不是“平台长得像什么”，而是平台出现的时间点。它几乎总是和漏极电压变化同步，也就是说：只要 Vds 还在快速变，栅极电压就很难自由往上跑。

那为什么叫“米勒”？

名字来自 John M. Miller 提出的米勒效应。用工程语言讲，就是当输入和输出之间存在反馈型电容时，输出端的剧烈变化会被“反向折算”到输入侧，让输入端看起来像背上了一个被放大的电容负载。放到 MOSFET 里，这个“被放大的负担”，本质上就是栅漏电容 Cgd 在高 dv/dt 下造成的电荷抽取。

很多人理解米勒平台，只盯着电容值变大这件事。但真正做硬件的人会先问一句：电流从哪来？电荷往哪去？只有把“电流路径”想清楚，平台才不会停留在教科书层面。

先看开关过程，为什么电流和电压不同步？

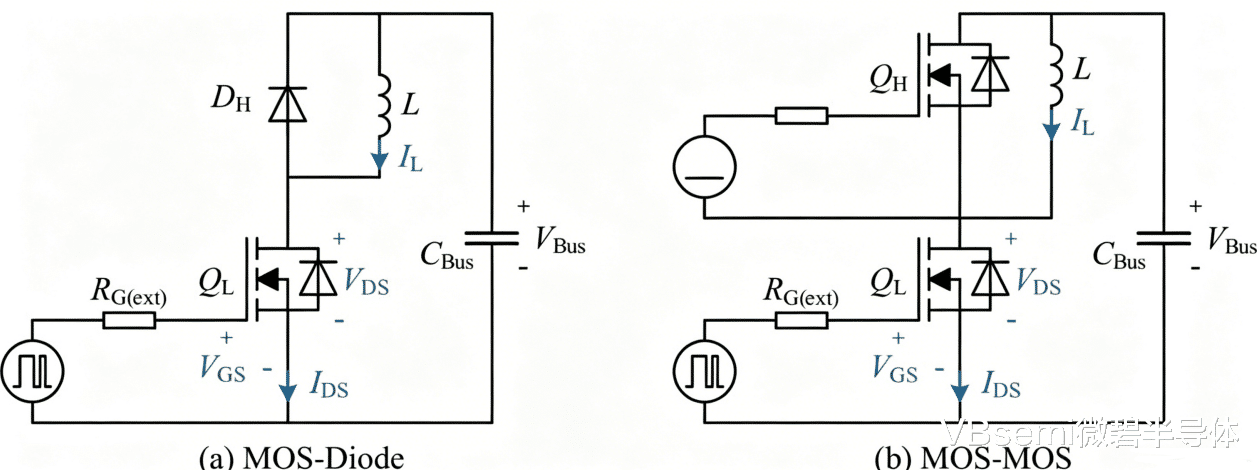

以双脉冲测试为例，SiC MOSFET 常工作在半桥或 Boost 拓扑里。开通时，电感电流不会凭空消失，它一定先在续流器件里流着；当主动管导通后，电流先完成换流，再轮到漏极电压下去。关断时顺序正好相反：先是电压抬上去，随后电流才退出。这不是波形画法的问题，而是感性负载决定的能量惯性。

所以开通过程里，你会看到：先是主动管电流爬升，等电流真正接管之后，Vds 才开始快速下滑。关断则相反，先把 Vds 顶上去，再让电流慢慢退出。这一步很关键，因为米勒平台恰恰就卡在这段“电压要变、但电荷又不够”的交界处。

到这里，米勒平台的本质就露出来了：它不是一个孤立现象，而是“器件处在饱和区 + 漏极电压快速变化 + 栅极驱动要同时供给 Cgs 和 Cgd”共同作用的结果。换句话说，平台期的 MOSFET 更像一个共源放大器，而不是简单的电阻开关。

从电路角度看，平台为什么会“钉住”Vgs？

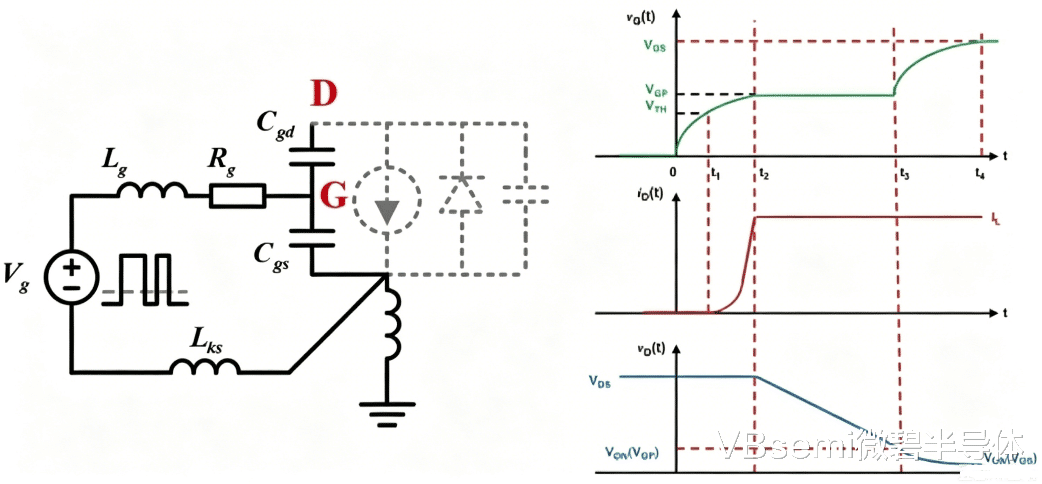

把驱动回路拆开看就会很直观。在米勒平台之前，驱动电流主要给 Cgs 充电，Vgs 顺势上升；一旦进入平台阶段，漏极电压开始快速摆动，Cgd 和 Cds 两端都出现很大的位移电流。这时候驱动器输出的那点电流，几乎全部被拿去搬运漏极侧的电荷，真正能继续抬高栅压的“剩余电流”非常少，所以 Vgs 看起来就被按在一个固定高度上。

这里最容易被忽略的一点是：米勒平台并不意味着电容数值真的“突然变成几百倍”。更准确的说法是，在高增益、强反馈、强 dv/dt 的条件下，输入端看到的等效负担被放大了，驱动回路因此表现得像是在给一个超大的电容充电。所以，平台不是“静止”，而是“电荷被持续转移，只是你从栅极侧看不到电压抬升”。

如果再往器件物理层面走一步，结论会更扎实。开通过程中，器件会从截止区进入饱和区，再退回欧姆区；关断过程则相反。米勒平台出现的那一段，正是器件在不同工作区之间切换、漏极电压集中变化的窗口期。

把它记成一句话：米勒平台时间 = 漏极电压变化时间。

这也解释了为什么真正优秀的功率电路设计，不会只看“能不能导通”，而是会盯住平台期间的 dv/dt、驱动电流、寄生电感和米勒耦合。因为平台阶段一旦处理不好，轻则开关损耗上升，重则误导通、振铃、EMI 超标，甚至上下管直通。

所以，真正的工程价值不在于背概念，而在于用这个概念反推设计。驱动电阻为什么不能乱加？因为它直接决定充放电速度。为什么有些 SiC 电路要加负压关断、米勒钳位或更强的栅极拉低能力？因为平台期最怕漏极侧的高 dv/dt 把栅极“拽起来”。

再往深一点讲，米勒平台其实也是你判断器件选型、驱动器能力和 PCB 布局是否靠谱的“试金石”。一个成熟的硬件工程师，不会只说“我这个管子能开通”，他会直接追问：平台有多宽？dv/dt 多大？栅极回路的寄生电感压不压得住？

最后把话收回来：米勒平台不是一个“看起来奇怪”的波形，它是 SiC MOSFET 开关物理最直观的外显。你把平台读懂了，驱动设计、器件选型、EMI 控制、误导通抑制，都会一下子清楚很多。真正的高手看波形，不是只看幅值，而是看波形背后的电荷怎么流、能量怎么走、风险在哪里。这，才是米勒平台最值得理解的地方。
