在电子工程圈，有一种心照不宣的默契：数字电路是逻辑的艺术，而模拟电路设计，往往被戏称为“电子玄学”。

很多老工程师甚至会用一个代号“FM”来形容它。这并不是指调频广播，对于业内人士来说，这代表着一种类似“魔法”般难以捉摸的特性。

为什么这么说？因为书本里的世界是理想的，而真实的物理世界充满了不可控的变数。很多新人入行就“炸机”，往往是因为没看透这三层“真相”。

第一层：理想模型的“陷阱”，你以为是放大器，其实它是个振荡器

学校教材为了讲原理，通常会把模型理想化：三极管是线性的，连线是完美的。但在现实中，模拟器件充满了非线性。

举个我当年的教训：我曾用BJT（双极性晶体管）搭了一个标准的三级放大器，理论计算完美无缺。结果呢？它根本没法正常放大，反而变成了一个诡异的“感应开关”——当我的手经过旁边的热传感器时，LED竟然自己亮了。

你看这张图，原理图很标准，对吧？

当时我没搞懂，后来才明白：书本只教了共射极结构，却忘了强调集电极必须保持反向偏置。

当输入信号过大（比如达到电源电压的一半），基极到发射极的那个PN结特性改变，电路瞬间从负反馈跳变为正反馈。

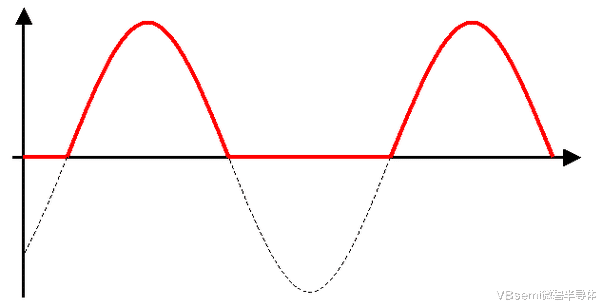

一旦形成正反馈，这就不是放大器了，它直接失控振荡。输出波形直接削顶、畸变，根本不是你要的信号。

这就是“玄学”的第一课：教科书教的是静态原理，而工程面对的是动态失稳，甚至连研究生有时候都搞不明白为什么频率会飘移。

第二层：看不见的“隐形元件”，才是魔鬼

如果你以为搞定原理图就万事大吉，那你离量产还远着呢。

在低频下，导线就是导线。但在高频下，每一条走线都是电感，每一对平行线都是电容，电路中到处都是这种无意的寄生参数。

你不仅要盯着波特图看相位裕度（Phase Margin）来防振荡：

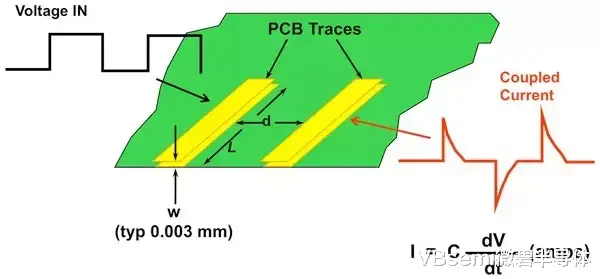

更要提防板子上的“幽灵”。信号频率一高，电流就会通过这些“看不见的电容”耦合到隔壁走线上。这就是为什么仿真明明没问题，板子做出来却噪声满天飞。

以上图片来源：EDN

第三层：微观世界的“极限挑战”

如果你觉得PCB难，那芯片内部设计简直就是“极限挑战”。

在芯片里，连“电容值”都不是固定的！MOS管的电容会随着电压变化，在积累区、耗尽区、反转区剧烈波动。你以为是1pF，实际运行起来可能完全不同。

图表来自百科全书条目 - 公民

而真正的终极难题是——工艺偏差。

在纳米级工艺下，哪怕是同一块晶圆上相邻的两个晶体管，因为制造工艺的微小差异，它们的性能参数（如阈值电压）都会呈现高斯分布。

来源：半导体变异性的威胁- IEEE Spectrum

这意味着，你设计出的不是一个确定的电路，而是一个对抗概率的系统。

结尾

所以，当大佬们说模拟电路是“玄学”时，这并不是故弄玄虚。

这是一种对物理极限的敬畏：我们的模型是简化的，忽略了很多细节，而物理世界是复杂的。真正的模拟大神，不是公式背得有多熟，而是拥有无数次调试磨练出的工程直觉。

（也是硬件人的兄弟，评论区扣个“FM”，看看有多少人被模电折磨过！）
