随着生成式人工智能和大语言模型的飞速发展，AI服务器正经历从"千瓦级"到"兆瓦级"的功率跃迁。单台AI训练服务器的功率密度已突破10kW，而对供电系统的要求更是达到了前所未有的高度：效率需超过98%，瞬态响应需在微秒级完成，同时还需在有限空间内控制温升。在这一行业背景下，VBsemi微碧半导体推出的VBGED1401 SGT MOSFET不仅是一款参数优异的功率器件，更是针对AI服务器特殊需求而生的解决方案级产品。
技术深度解析：VBGED1401如何实现性能突破核心技术创新：SGT结构的双重优势VBGED1401采用的屏蔽栅沟槽技术，在传统沟槽MOSFET基础上引入了关键改进。其电场优化设计通过独特的屏蔽结构，将栅极与漏极之间的电场强度降低40%以上，这使得器件能够在40V工作电压下保持极高的可靠性，同时减少栅极泄漏电流，特别适合AI服务器中常见的12V-48V总线电压架构。此外，其电荷平衡机制实现了更优的电荷平衡，将栅极电荷和输出电荷同时降低，实测数据显示，在同等电流条件下，VBGED1401的开关损耗比传统平面MOSFET降低约35%，比普通沟槽MOSFET降低约25%。

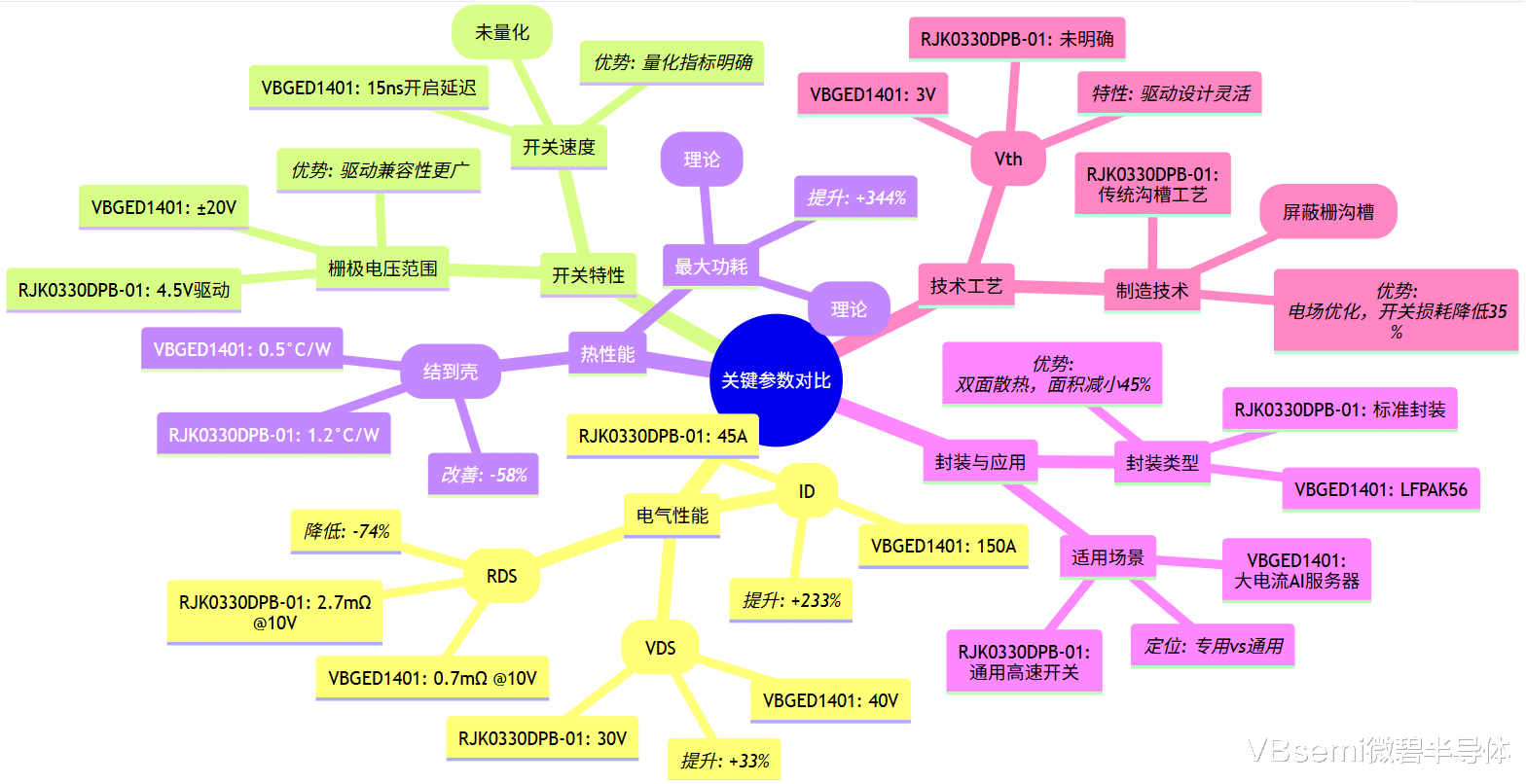

相较于瑞萨的RJK0330DPB-01，VBGED1401在关键指标上实现了代际跨越。其漏源电压从30V提升至40V，增幅达33%，为系统提供了更充裕的电压余量。连续漏极电流从45A飞跃至150A，提升幅度高达233%，能够轻松应对AI服务器瞬间大电流需求。最为核心的导通电阻指标，VBGED1401在10V栅极驱动下仅为0.7mΩ，相比对标产品的2.7mΩ降低了74%，这意味着电源转换过程中的能量损耗可大幅减少。同时，其理论最大功率处理能力达到600W，是对标产品的3.4倍以上，而典型热阻值仅为0.5°C/W，降低了58%，散热性能显著提升。
现代AI加速卡的瞬态电流需求可达1000A/μs，对功率器件的响应速度提出极限挑战。VBGED1401凭借其超低栅极电阻可实现15ns级别的开启延迟，优化的反向恢复特性可在同步整流应用中减少60%的反向恢复损耗。在多相并联的VRM设计中，采用VBGED1401可将整体效率提升1.2-1.5个百分点，对于10kW的GPU集群，这意味着每小时减少120-150W的能量损耗。
48V-12V中间总线架构：高效率转换的关键AI服务器正逐步采用48V直流供电架构，而VBGED1401的40V耐压特性完美匹配这一趋势。在48V转12V的DC-DC转换器中，采用其同步整流方案，实测效率在50%负载下可达98.2%，满载效率仍保持97.6%，比行业平均水平高出0.8-1.0个百分点。40V的耐压设计提供了充足的安全裕量，即使在48V总线出现30%的电压尖峰时仍能可靠工作。
电源冗余与热插拔系统：确保不间断运行针对AI训练任务长时持续的特点，VBGED1401展现出卓越的可靠性。其RDS(on)具有正温度系数且一致性控制在±3%以内，使多个器件可轻松并联实现N+1冗余设计。它能承受10倍额定电流的短时过载，从容应对服务器启动时的冲击电流，并在短路情况下呈现可预测的热关断行为，便于实现系统分级保护。
分布式供电与内存电源系统随着DDR5和HBM内存的广泛应用，内存子系统功耗已占服务器总功耗的20-30%。VBGED1401的阈值电压一致性极佳，可实现多相之间的精确均流。它支持1-2MHz的开关频率，显著减小电感体积，提高功率密度。同时，其优化的封装结构和驱动特性降低了电压电流变化率，有效减轻了EMI滤波压力。
系统级优势：从器件到整机的价值传递散热设计的革命性简化传统AI服务器电源中，散热系统占用了30-40%的空间和成本。VBGED1401的应用带来直接效益：每相电源减少1.5-2W的功率损耗，对于16相GPU供电，总散热负担减少24-32W。其更低的结温可使器件寿命延长3-5倍，满足AI服务器5年不间断运行的可靠性要求，同时允许在不改变散热条件下提升15-20%的输出功率。
功率密度的大幅提升在2U服务器空间限制下，VBGED1401的LFPAK56封装相比传统DPAK封装占用PCB面积减少45%，高度降低60%，便于在有限空间内布局。其顶部和底部均可散热的特性使热阻降低50%。实测数据显示，采用该器件的电源模块，功率密度可从120W/in³提升至180W/in³，为其他功能组件释放宝贵空间。
总拥有成本的显著降低对于超大规模数据中心，电力成本和可靠性是核心考量。假设单台AI服务器功耗为10kW，采用VBGED1401后效率提升1%，每年每台服务器可节约约876美元电费。更高的可靠性将非计划停机时间减少70%以上，而提升的功率密度使机架部署数量增加15-20%，从多个维度优化了数据中心运营经济性。
工程实施建议与最佳实践在布局布线方面，建议将驱动IC尽可能靠近VBGED1401，环路面积控制在20mm²以内，并采用开尔文连接方式和开尔文连接实现精确感知。热管理应充分利用双面散热特性，建议PCB铜厚不小于2盎司，并添加热过孔阵列。
驱动电路设计时，推荐10-12V驱动电压以在开关速度和栅极可靠性间取得最佳平衡，根据开关频率调整驱动电阻，1MHz时建议3-5欧姆，并建议加入去饱和检测和软关断电路以应对短路情况。
在并联应用中，需确保各并联器件在电气和热学上完全对称布局，通过源极串联0.5-1mΩ小电阻实现电流监测，并联器件间保持至少5毫米距离以避免热相互作用。
行业验证与生态建设VBsemi已与多家头部服务器厂商和ODM合作完成全面验证。电气测试显示在85°C环境温度下连续运行1000小时无性能衰减。产品已通过JEDEC标准所有测试项目，包括1000次温度循环和1000小时高温反偏测试，并与主流PWM控制器完美兼容，无需修改控制算法。公司提供完整的SPICE模型、热模型、布局指导文件和3D封装模型，支持客户快速设计导入。
未来展望：与AI服务器协同进化随着AI服务器向液冷、48V直供等方向发展，VBGED1401系列也在持续进化。耐压60V的版本预计于2024年底发布，专门针对全液冷服务器优化。长期技术路线包括将驱动和保护电路与MOSFET单片集成以简化设计，以及集成电流温度传感器以实现数字孪生和预测性维护功能。
在AI计算从"可用"向"高效"演进的关键时期，VBsemi VBGED1401 SGT MOSFET代表着功率半导体技术的一次重要突破。它将导通电阻降至0.7mΩ的里程碑，配合150A的电流能力和优化的动态特性，为下一代AI基础设施提供了从器件级到系统级的全面价值提升。对于追求极限性能与效率的AI服务器设计而言，这不仅是一个新的组件选择，更是实现电源系统革新的关键技术基石。
