这两幅插画出自英国著名插画家 Stephen Biesty（斯蒂芬·比斯蒂） 的经典科普巨著 《Incredible Cross-Sections》（中文译名：《惊奇剖面图》或《不可思议的剖面》）。

这本书于1992年首次出版，以其令人叹为观止的手绘细节和极具教育意义的“透视眼”视角，成为了一代人的科普启蒙读物。

以下是对这两幅具体插画的详细介绍：

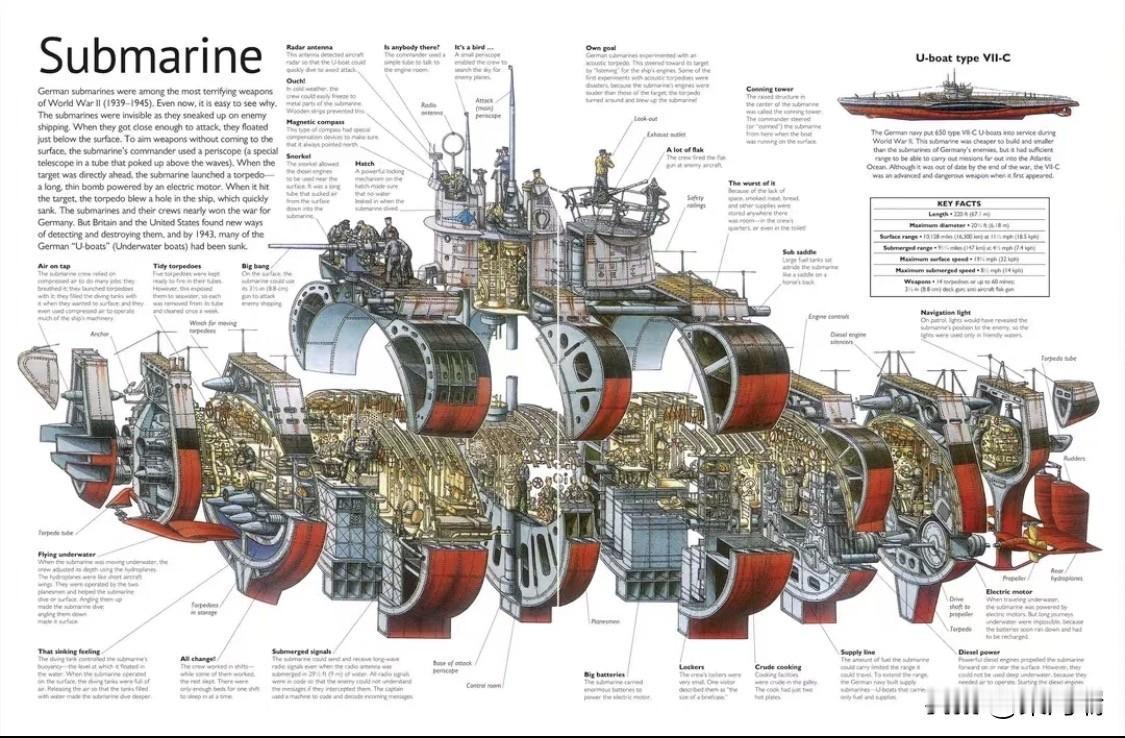

德国海军 VII型C级潜艇 (U-boat Type VIIC)
这幅图展示了二战时期纳粹德国海军最主力、产量最大的潜艇型号——VII型C级。

历史背景与故事
- “狼群”战术的核心： VII型C级潜艇是二战大西洋海战中德国“狼群战术”的主力执行者。它们成群结队地在夜间浮出水面，攻击盟军的商船队，试图切断英国的补给线。
- 设计的妥协与平衡： 从图中可以看到，潜艇内部空间极其狭窄（标注中提到了 "The worst of it" —— 最糟糕的地方，指船员的生活空间极其拥挤，甚至要在鱼雷架上睡觉）。这种设计是为了在续航力、机动性和建造成本之间取得平衡。它是当时技术条件下的工程奇迹，但居住条件对人类来说简直是地狱。
- 关键数据（基于图中 Key Facts）：
- 长度： 约67米。
- 武器： 装备有鱼雷管（前4后1）和甲板炮。
- 动力： 采用柴电动力。水面使用柴油引擎，水下使用电动机（因为柴油机需要氧气）。图中右下角详细展示了巨大的电动机和柴油引擎室。

插画细节解读
Biesty 在这幅画中不仅展示了机械结构，还描绘了“生活气息”：
- 船员活动： 你可以看到船员在狭窄的过道里穿梭，有人在操作潜望镜，有人在控制室，甚至有人在极其狭小的铺位上休息。
- 复杂系统： 插图清晰地解释了潜艇如何下潜（通过压载水舱注水）、如何发射鱼雷（压缩空气将鱼雷推出）、以及如何通过通气管（Snorkel）在水下呼吸空气（虽然VII型早期没有，后期加装，图中展示了相关结构）。

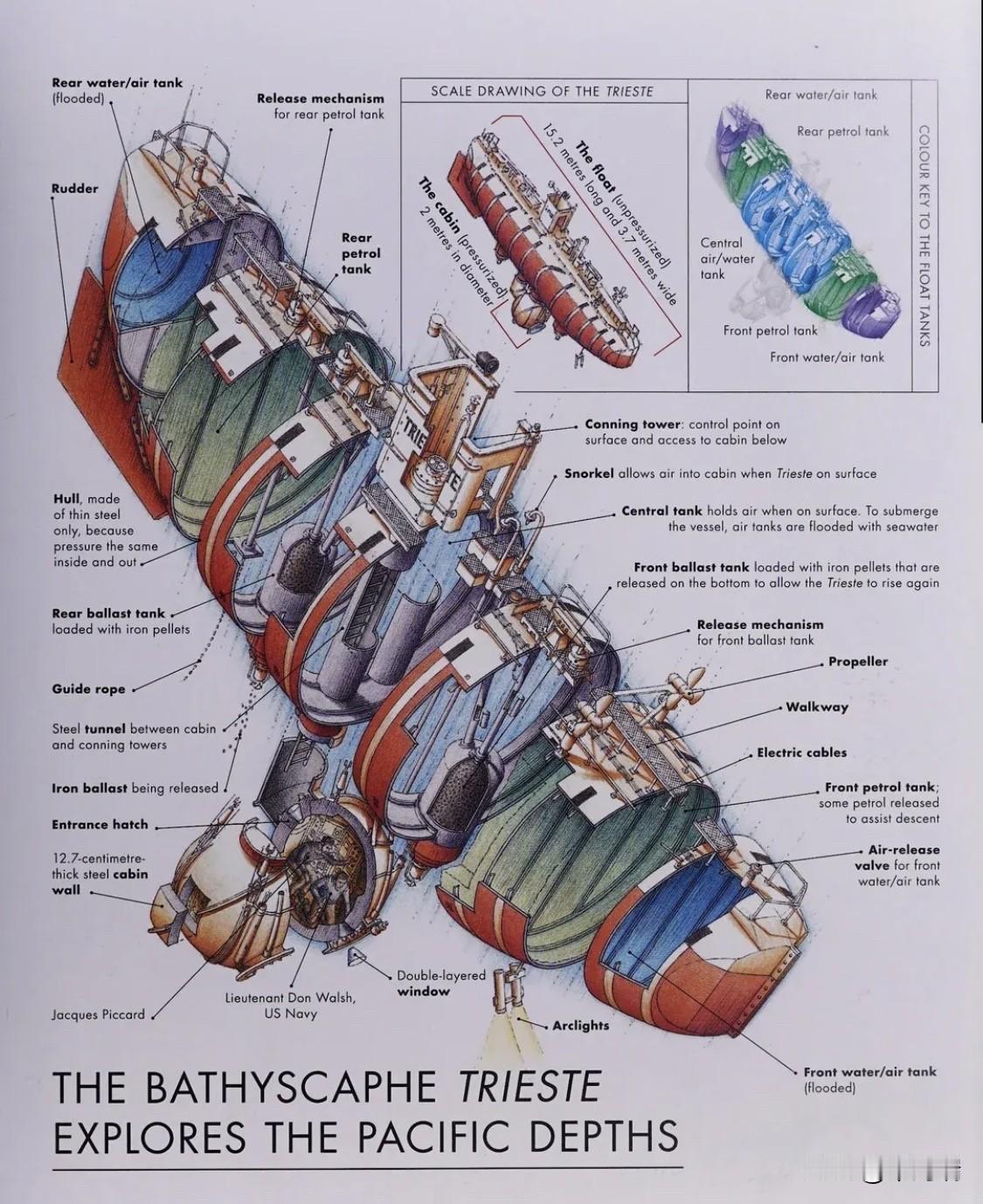

深海潜水器“的里雅斯特”号 (The Bathyscaphe Trieste)
这幅图展示的是人类历史上第一艘抵达地球最深点——马里亚纳海沟挑战者深渊的载人潜水器。

历史背景与故事
- 设计原理的差异： 与军用潜艇不同，“的里雅斯特”号的设计哲学完全不同。军用潜艇需要承受一定的深潜压力并保持中性浮力进行机动；而“的里雅斯特”号是为了极深潜航设计的。
- 独特的结构（基于图中 Scale Drawing）：
- 巨大的浮筒： 图中上方那个长长的、像雪茄一样的部分是浮筒，里面装满了汽油。为什么是汽油？因为汽油比水轻，可以提供浮力，而且汽油几乎不可压缩。在万米深海，巨大的水压会压缩物体，但汽油体积几乎不变，这保证了它能浮上来。
- 球形耐压壳： 图中下方那个小小的球体才是人待的地方。为了抵抗马里亚纳海沟约1000个大气压（每平方厘米承受约1吨的重量），这个球体由厚重的钢材制成（图中标注了 "12.7-centimetre-thick steel cabin wall" —— 12.7厘米厚的钢壁）。
- 历史性的一刻： 1960年1月23日，瑞士海洋学家雅克·皮卡德和美國海軍中尉唐·沃尔什驾驶它下潜到了约10,916米的深度。

插画细节解读
- 抛弃压载物： 图中左下角展示了 "Iron ballast being released"（铁砂压载物正在被释放）。这是潜水器上升的关键机制。就像热气球抛弃沙袋一样，“的里雅斯特”号通过电磁铁吸附铁砂，断电后铁砂掉落，潜水器变轻从而上浮。
- 观察窗： 图中特写了那个小小的圆锥形窗户，这是人类在万米深渊看向外界的唯一眼睛。
- 对比： 插图右侧有一个比例图，展示了巨大的浮筒与微小的人员舱之间的巨大反差，直观地体现了深海探测的难度。

Stephen Biesty 的艺术成就
Stephen Biesty 的这些作品之所以经典，是因为他不仅仅是画画，更是在做视觉翻译。
- 手绘的极致： 在那个电脑3D建模尚未普及的年代，这些复杂的透视全是他一笔一笔画出来的。
- 信息可视化： 他将枯燥的工程图纸变成了生动的故事场景。比如在第一幅图中，你不仅能看到机器，还能感受到二战潜艇兵压抑、紧张的生活状态；在第二幅图中，你能直观理解为什么深海潜水器长得像个“气球挂着重锤”。

这两幅图代表了人类探索未知的两个极端方向：一个是用于战争与封锁的深海杀手，一个是用于科学与和平的深海探险家。
