华为和高通达成协议，台积电又创新高，后摩尔时代战略高地

一、华为 × 高通：不是和解供货，而是“专利与架构话语权”再分配

2026-10-05 双方官宣：多年期广泛交叉许可，覆盖 5G / 计算 / AI / 网络，高通还收购华为部分美国非蜂窝专利。

需要去噪：

• ❌ 不是高通恢复卖芯片给华为

• ❌ 不是台积电重新给麒麟代工

• ✅ 是华为从“交专利费”走向“被全球巨头付费/买专利”

• 彭博说高通拿到华为 LogicFolding / NPO / CPO 相关授权，高通次日澄清“逻辑折叠”说法不准确，但方向没变：华为在 AI 互连、近封装光学、三维堆叠架构 上的资产，已经进入全球大厂视野。

含义：

先进制程被卡，不一定等于算力被卡死；用架构创新 + 封装创新 + 光互连，可以换一条路。

二、台积电创新高：市场买的是“AI 封装权”，不是单纯晶圆代工

台积电营收/市值走强，底层不是手机芯片复苏，而是：

• 3nm / 2nm 先进制程被苹果、英伟达、AMD、高通、博通锁产能

• CoWoS 先进封装比晶圆更紧：AI GPU + HBM 必须靠 2.5D/3D 封装

• 5.5 倍光罩 CoWoS 良率 98–99%，14 倍光罩 2028、>14 倍 2029，SoIC 混合键合从 6μm 走向 4.5μm

台积电现在卖的不只是“纳米”，而是：

逻辑 die + HBM + 中介层 + 混合键合 + 光引擎 的系统级制造能力。

三、先进封装趋势：从“封起来”变成“系统主战场”

核心趋势有 5 条：

1. 大封装面积化

CoWoS 从 3.3→5.5→14 倍光罩，单封装塞 10 个计算 die + 20 个 HBM 栈，AI 芯片变成“小主板”。

2. 3D 堆叠 / 混合键合

SoIC、LogicFolding、Chiplet：不只用更小晶体管，而是把多层逻辑/存储垂直互连，缩短路径、降时延、提带宽。

3. HBM 是瓶颈中的瓶颈

HBM3E/HBM4 供给、散热、基板、测试，比前道光刻还影响交付。

4. 光互连上位：NPO → CPO

电互连在 Tbps 级别功耗爆炸，近封装光学、共封装光学从“未来技术”变成 AI 集群标配。华为 Hi-ONE、台积电 COUPE/CPO 都在抢标准。

5. 瓶颈外溢到材料

ABF 载板、玻璃基板、热界面、液冷、测试机、键合设备全面吃紧。

台积电自己都说：内存和 ABF 基板是 AI 供应链关键瓶颈。

四、华为路线 vs 台积电路线：不是替代，是两头夹击

• 台积电：制程 + 封装一体，服务英伟达/苹果/AMD 等全球客户

• 华为：制程受限 → 走 LogicFolding、昇腾、NPO、韬定律、国产封装链

• 高通买/交叉华为专利：说明大厂也怕“后摩尔架构专利”未来被卡

所以产业结论很清晰：

先进封装 + Chiplet + 光互连 + 系统级架构，是继 EUV 之后新的战略高地。

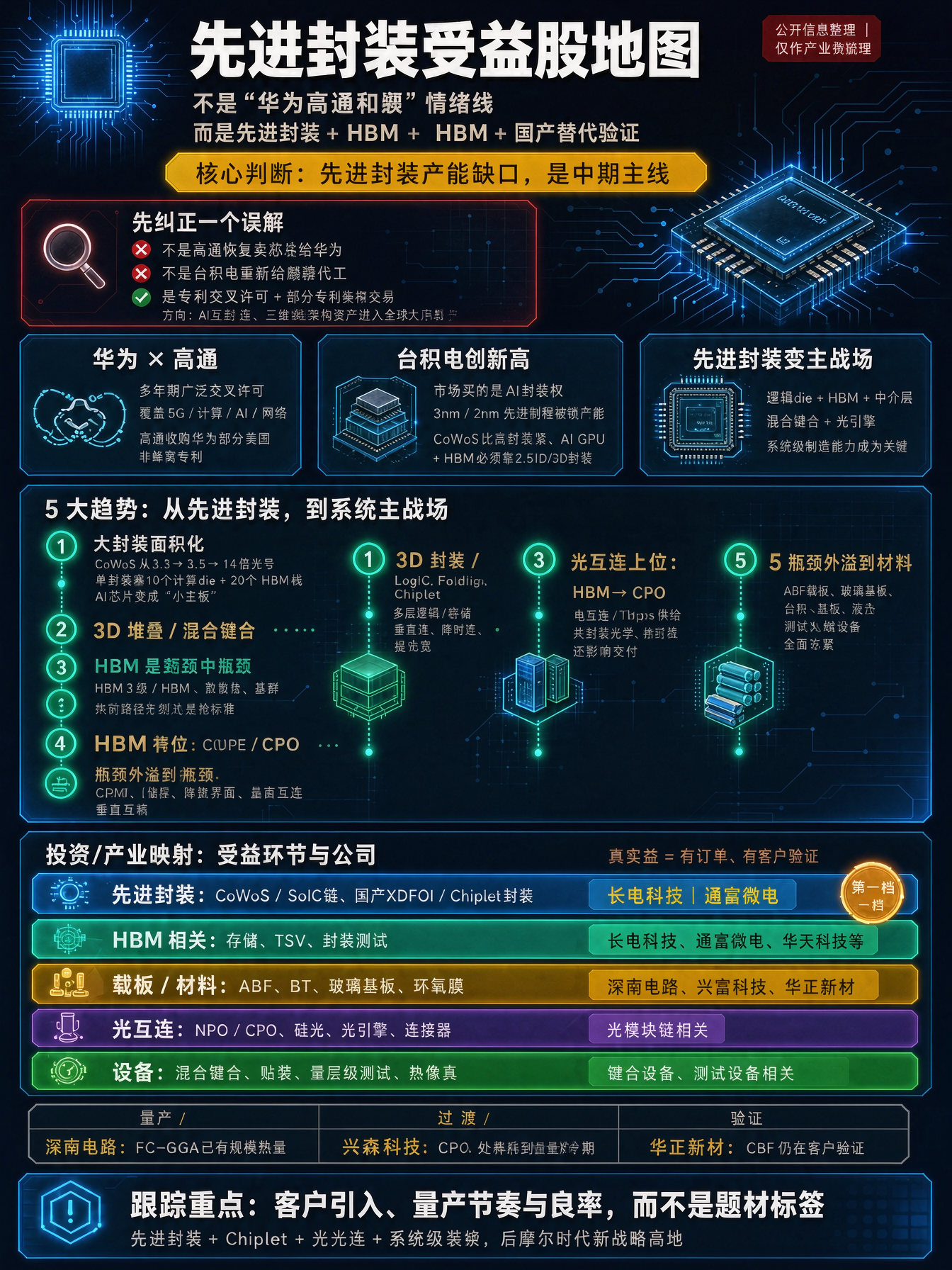

五、投资/产业映射（去概念化）

真受益的是有订单、有良率、有客户验证的环节：

• 先进封装：CoWoS/SoIC 链、国产 XDFOI/Chiplet 封装

• HBM 相关：存储、TSV、封装测试

• 载板/材料：ABF、BT、玻璃基板、环氧膜

• 光互连：NPO/CPO、硅光、光引擎、连接器

• 设备：混合键合、贴片、晶圆级测试、热仿真

纯“华为高通和解”标签股是情绪；

“先进封装产能缺口 + HBM + 光互连 + 国产替代验证”才是中期主线。
