文华算科技系统介绍了的物理本质、形成机制、理论模型及其在电子器件中的整流行为。–界面的调控原理，掌握势垒高度对电流输运的影响，为设计高效、低功耗的半导体器件提供关键理论基础。

什么是肖特基势垒

界面物理现象–肖特基势垒（）–界面能带结构变化所导致的势能障碍图1肖特基势垒示意图。

肖特基势垒的原理

能带对齐与费米能级统一

能带重构金属与半导体在接触前具有各自独立的费米能级：通常位于其能带内部，而半导体的费米能级EFS位于禁带中n当两者形成物理接触后，系统将趋于热力学平衡状态，此时整体系统内的费米能级必须统一。

电子会自发地从费米能级较高的一侧迁移至较低的一侧这种能带结构的变化正是肖特基势垒形成的直接物理表现。

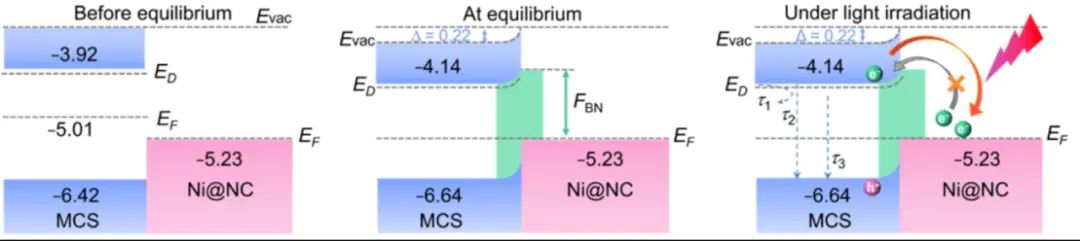

2. Ni@NC/MCS HNRs催化OI: 10.1021/acscatal.4c06476

什么是能带弯曲与势垒

nMMC，则电子将从半导体向金属扩散。

正电荷空间电荷区从半导体指向金属的内建电场此电场引起能带上升，使导带底部E逐渐远离费米能级，形成一个电子运动的势能障碍，即肖特基势垒。BE与界面费米能级之间的能量差Ф=E-E该势垒高度决定了，进而控制了整体接触的电流输运特性。

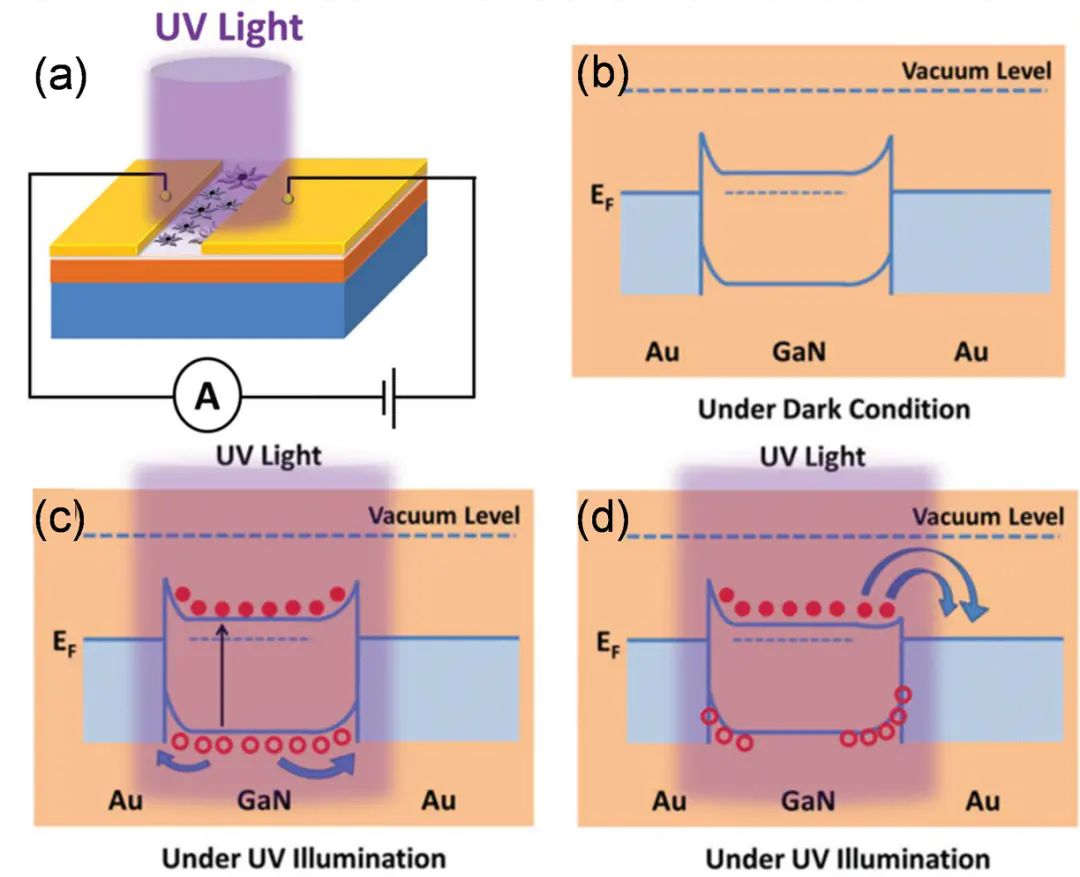

3.Au/GaN/Au MSMOI: 10.1002/aelm.201700036

肖特基势垒高度的理论建模

理想肖特基模型

由金属功函数Ф与半导体电子亲和势χ的差值nФ=Ф-χ

pФ=E-(Ф-χ)

g“肖特基–莫特模型”图肖特基莫特模型在钉扎因子S=1和S的能级图，底部的图表显示电荷分布跨越结。D实际金属半导体界面通常存在大量。“钉扎”现象肖特基势垒高度对金属功函数变化的“钝化”反应该现象由界面态密度决定，通常通过（如模型）进行修正描述：

BM0+Ф其中S为势垒调制因子，反映了界面态的作用程度；当时，完全钉扎；当时，趋于理想肖特基模型。

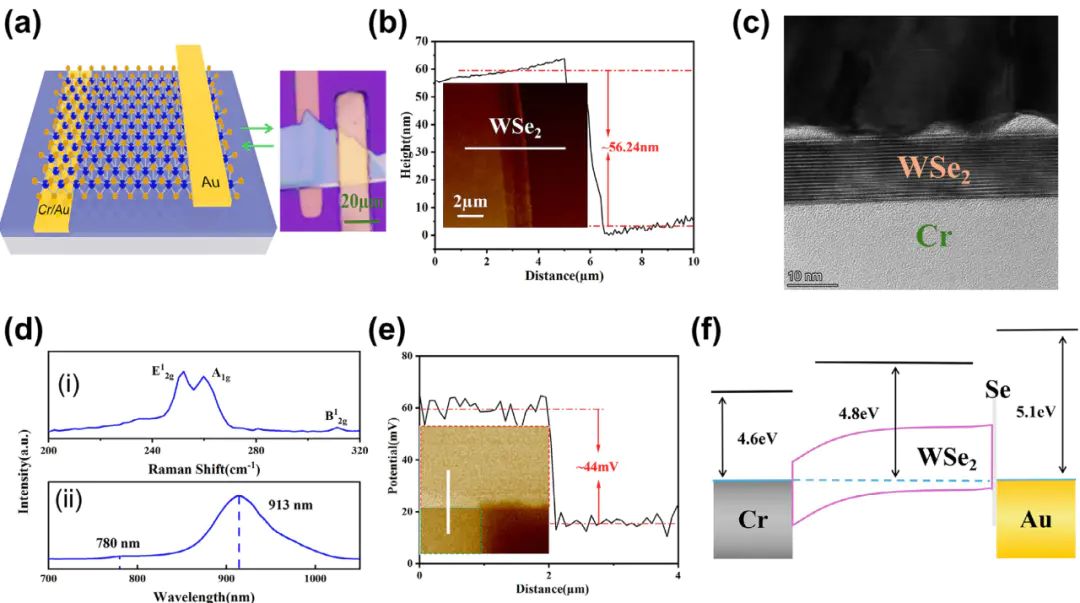

. Cr/WSe/AuCPDOI: 10.1002/advs.202510373

电流输运机制与整流行为

热发射理论基础

热发射理论在外加正向偏置下，肖特基势垒高度被有效降低，电子得以克服势垒而注入金属，从而形成；而在反向偏置下，势垒高度增强，电子难以穿越，形成。这一不对称性正体现了的物理基础。

J=A*TexpФ/其中为理查森常数，T为温度，V为外加电压，n为理想因子，反映实际偏离程度。

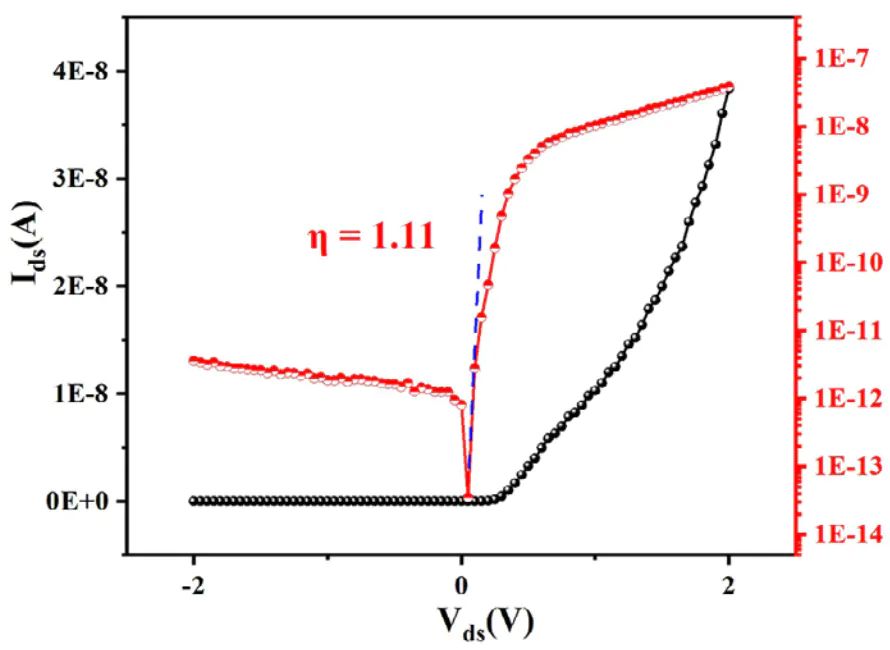

.OI: 10.1002/advs.202510373

电容与载流子调制

耗尽区或空间电荷区变容结这一特性在高频器件中尤为重要，并可通过电容电压（C-V）测试推导出半导体掺杂浓度与势垒高度等关键参数。

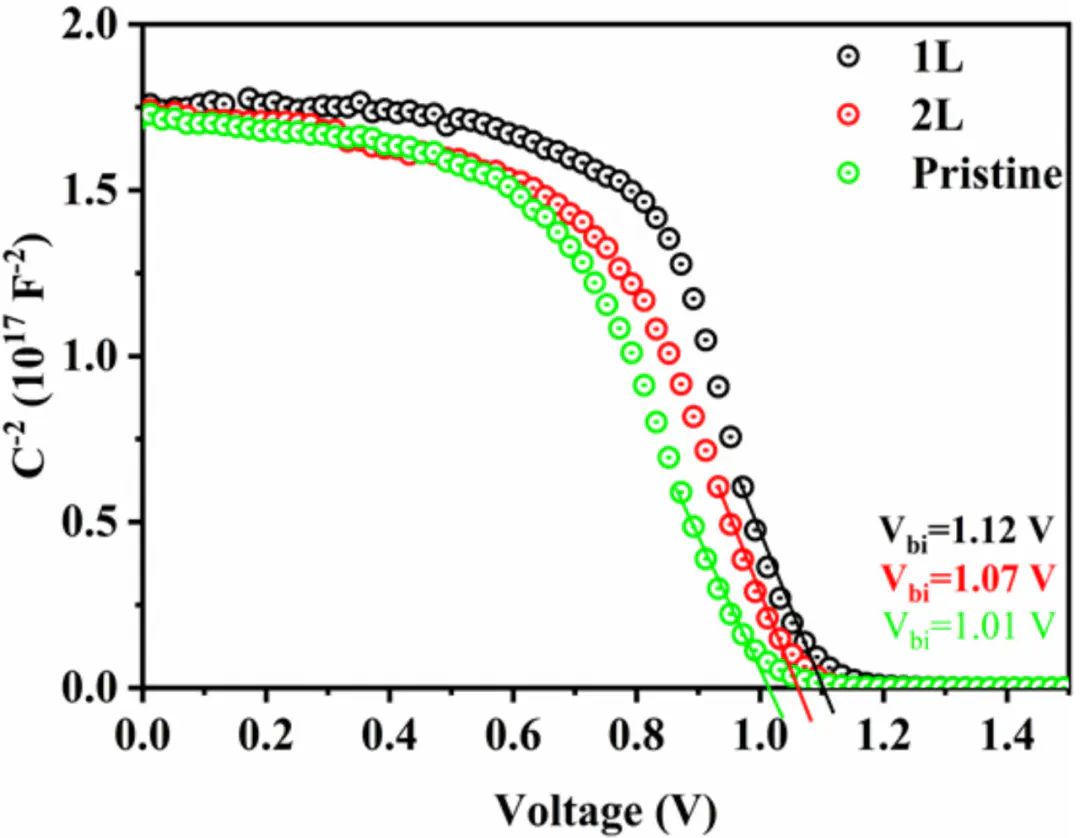

.–-VDOI: 10.1016/j.jechem.2025.08.084
