轨道交通的车载视频系统，跟普通工业监控或者民用显示系统有几个明显的区别，不是简单地把成熟的工业方案搬过来就能用。列车运行环境的振动特性、车厢内部的电磁干扰、设备更换周期动辄十几二十年，这些因素叠加在一起，让车载视频接口的选型比一般工业场合多了好几道门槛。

一、轨道交通视频系统，用途决定了接口的要求方向

车载视频系统的用途大致分几类，驾驶室司机监视显示器、客室乘客信息显示屏、车厢内部监控摄像头、站台和轨道的前向摄像系统，不同用途对视频接口的要求差异挺大。司机监视显示器对画面延迟和稳定性要求最高，驾驶操作需要实时响应，延迟敏感；乘客信息显示屏更关注内容稳定播放，偶发的短暂中断可以接受，但长时间黑屏会影响乘客体验；车厢监控系统要求24小时不间断录像，对存储和传输链路的连续工作能力要求高。搞清楚每个位置的实际用途，再谈接口选型，比上来就对比参数表要靠谱。

二、振动冲击，车载接口绕不开的第一道考验

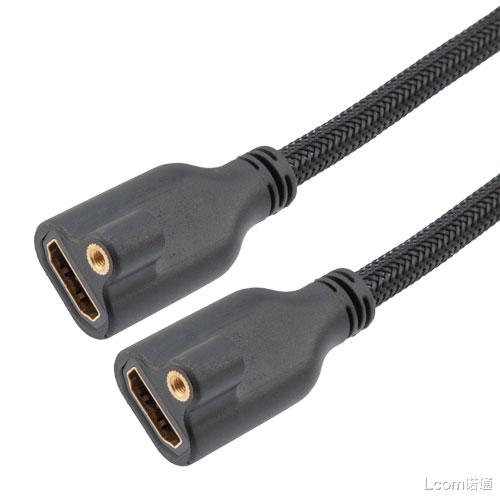

列车运行的振动特性跟道路车辆不完全一样，钢轮钢轨的高频振动加上列车提速减速的低频冲击，对接口机械稳定性的要求相当苛刻。消费级HDMI和DP接口没有锁紧设计，完全靠内部弹片的摩擦力维持连接，这种结构在日常家用场合没问题，放到持续振动的列车上，时间一长接口松动是大概率事件。车载视频接口的选型，带锁紧结构基本是必选项，螺丝锁紧比卡扣更稳固，固定安装又不需要频繁插拔的位置，螺丝锁紧优先。

三、电磁干扰，车内环境比想象中复杂

列车上的电磁干扰来源密集，牵引变流器、辅助变流器、空调压缩机、无线通讯模块，这些设备同时工作，产生的高频电磁干扰强度不小。视频信号对电磁干扰敏感，模拟视频接口直接表现为画面噪点和横纹，数字接口在超过容忍阈值之后会出现花屏甚至信号中断。车载视频系统建议优先选数字接口，数字信号有一定的纠错容错能力，轻度干扰下能维持画面质量，同时线缆的屏蔽等级不能将就，双层屏蔽是车载环境的基本配置要求。

四、模拟还是数字，车载场合怎么判断

新建系统这个问题其实不复杂，数字接口在分辨率、抗干扰、传输距离这几个维度都比模拟有明显优势，新系统直接选数字接口是正确方向。复杂的是改造项目，不少老款列车的视频系统还在用模拟接口和同轴线缆，改造成本是绕不开的现实因素。如果现有模拟系统运行稳定，画面质量满足实际需要，可以通过加强维护延用，等整体改造周期到了再一并升级；如果模拟系统反复出现画面质量问题，或者分辨率已经满足不了新的显示需求，这时候改造才有明确的推动力，不是单纯为了数字化而改。

五、HDMI与DP，车载场合的具体取舍

HDMI和DP在车载显示这个场合，各有一些实际的考量点。DP支持菊花链串联，一个输出接口能驱动多台显示器，这在车厢乘客信息屏这类多屏场合能减少接口占用；HDMI的CEC功能可以通过视频线缆传递控制指令，集中控制多台显示器的开关机状态，在运营管理上有一定便利性。实际车载项目里，这两种接口经常并存，司机室监视显示器和专业显示设备倾向DP，乘客信息屏和兼容民用显示设备的场合HDMI覆盖更广，按具体显示位置和设备选型分开考虑更务实。

六、传输距离，车厢布线的实际约束

列车车厢的显示设备分布范围，有时候会超出普通被动线缆的稳定传输距离，尤其是长编组列车，司机室到末节车厢可能有好几百米，即便只是单节车厢内部，前端设备到末端显示屏的距离也可能超出被动线缆的能力范围。车载视频系统碰到距离问题，有源铜缆或者光纤方案是常用的解决思路，光纤方案在抗电磁干扰这块的优势对车载环境尤其有价值，虽然成本更高，但在牵引系统干扰密集的区域，光纤传输能规避大量干扰问题。

七、防护和认证，进入轨道交通项目的门槛

前面讲轨道交通连接器选型那篇里提到过，轨道交通项目对材料阻燃性有强制要求，视频接口线缆同样不例外，EN 45545的阻燃认证是基本门槛，没有这个认证的产品进不了正式采购流程。EMC方面，EN 50121系列标准针对铁路电磁兼容有明确规定，视频线缆的屏蔽性能需要经过对应标准的测试验证，不是通用工业级EMC测试能等效替代的。

八、快问快答

Q：列车司机室的显示接口，是不是对延迟要求特别高，有没有量化的参考标准？

A：司机监视显示对延迟确实有严格要求，涉及行车安全的实时画面，延迟过大可能影响驾驶员的判断。具体量化标准跟信号系统的技术规范相关，不同线路和系统等级要求可能不同，通常行业内对司机监视画面的端到端延迟要求控制在很低的水平，数字接口的编解码延迟需要在系统设计阶段就纳入计算，选用低延迟编解码方案，而不是套用通用视频系统的延迟标准。

Q：车厢乘客信息屏数量多，是不是可以用菊花链串联减少接口数量，实际效果怎么样？

A：DP菊花链在车载乘客信息屏场合确实有应用，能有效减少主机端的视频输出接口占用。但串联的每台显示器必须支持MST功能，而且串联链路上任何一台显示器出现问题，可能影响下游所有显示器的正常工作，系统可靠性相比独立连接会低一些。车载场合对系统可用性要求较高，采用菊花链方案的同时，需要考虑好单台设备故障时的应对策略，比如旁路切换设计，而不是单纯为了节省接口数量就直接串联。

Q：老款列车模拟视频系统改造，能不能通过加转换器把原有同轴线缆复用起来，效果如何？

A：从技术角度可以实现，用同轴转以太网或者同轴转HDMI的转换设备，复用原有同轴线缆传输数字信号，能节省重新布线的成本。但效果受原有同轴线缆状态制约，老化或者接头接触不良的线缆，转换之后的数字信号质量同样会受影响。改造前建议实测现有线缆的信号衰减和接触状态，状态尚好的线段值得复用，问题较多的线段建议重新布线，而不是为了省线缆成本在已经老化的基础上叠加新系统。

Q：车载视频线缆的阻燃认证，是不是选国标阻燃线缆就行，跟EN 45545有什么区别？

A：不能直接替代，两套标准的测试方法和要求不完全一样。国标阻燃标准针对的是国内工业和建筑领域的应用，EN 45545是专门针对铁路车辆的欧洲标准，对材料的燃烧特性、烟雾密度、毒性气体释放这几个维度有铁路场景专门的要求，测试条件也更贴近轨道交通的实际工况。进入国内轨道交通项目，如果招标文件要求了EN 45545认证，国标阻燃认证无法等效，需要专门确认产品是否通过了对应等级的EN 45545测试，采购前这个认证文件的核实是必须的步骤。
