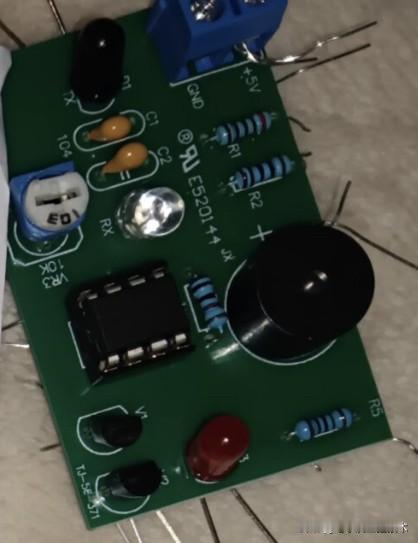

一位刚学电子技术的小伙伴按照下面的图，他焊接了一个电路，由于刚接触这种电路，他想知道这个电路是如何运行的，想让我讲一下这个电路的工作过程。

其实这个电路并不复杂，下面简单分享一下吧。当电路通上5V 电源后，红外发射管 D1 会导通，它会发出红外光，当然这种光我们眼睛是看不见的，这时候如果没有用手指挡住光，红外接收管D2就没有接受到红外光，红外接收管D2仍然处于反向截止状志，红外接收管 D2 负級的电压仍然为高电平，并送到 运放LM358的3引脚。

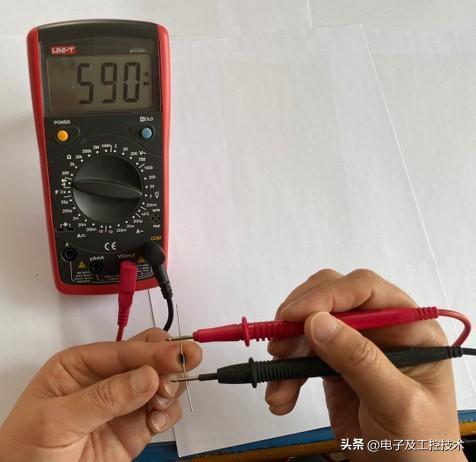

LM358 的2脚的电压取决于可调电阻R3，只需调节可调电用R3到合适的时候，可用万用表测量 LM358的2脚的电压大约为 2.5V左右，就能保证 LM358 的3脚的电压大于 LM358 的2脚的电压。

我们根据比较器的工作原理就会知道，当V+＞V-的时候，LM358 的1脚会输出高电平，井通过限流电相 R4送到 PNP型三极管V1和V2 的基极，致使三极管 V1、V2都截止，这时蜂鸣器Y1 不发声，发光二极管 D3 会熄灭。

当我们用手靠近红外发射管 D1时，当红外光挡住并反射到红外接收管 D2上，红外接收管D2接收到红外光，它会立刻导通，使得红外接收管
D2 负級的电压急速下降，这个电压送到LM358 的 3 脚上，LM358 的3脚电压下降到低于2脚的电压。

根据比较器的工作原理，当U+＜U-的时候，
L M358 的1脚就会输出低电平，井通过限流电圈租R4 送到PNP 型三极管 V1、V2的基极，会使三极管 V1、V2 导通，蜂鸣器Y1 会发声，发光二級管D3点亮。

通过以上调节，就可以实現当手放到红外发射管D1和红外接收管 D2 的上面时，蜂鸣器发声，发光二极管D3点亮。

当手离开红外发射管 D1 和红外接收管 D2 的上面时。蜂鸣器就会停止发声，发光二极管也就熄灭了，这样就产生了感应手的效果。

这个电路虽然简单，但它的使用场景还是非常多的。
