技术巡猎 蔚来 你有没有想过,电动车急加速时那股猛推后背的力量,需要在毫秒之间把几百安培的电流调度到位?那又是谁在搞这个骚操作?
答案藏在电机控制器里一个零件身上。功率模块,相当于电驱系统的”心脏瓣膜”。电流从这里泵出,流向电机,再变成车轮上的扭矩。它的响应速度和损耗高低,直接决定了你的车够不够跟脚和省电。
这个零件的封装方式,一直是行业里的老大难问题。传统做法主要有两种。一种是引线键合,用比较细的金属丝把芯片和外部电路连起来,有点像用铁丝绑东西,工艺成熟但电阻偏大,高频大电流下发热比较厉害。另一种是铜夹连接,用金属夹子夹住芯片,散热好一些,但结构厚,装配工序多,成本也降不下来。两种方案各有利弊,但都面临同一个瓶颈,就是芯片表面的布线方式绕不开额外的连接层,寄生电感偏高。
寄生电感是什么意思呢?简单说,功率模块在开关过程中,电流变化极快,线路里的电感会产生电压尖峰。这个尖峰大了,轻则增加开关损耗、降低效率,重则直接打坏芯片。电动车跑高速或者急加减速时,功率模块每秒开关成千上万次,这个风险就会被放大。

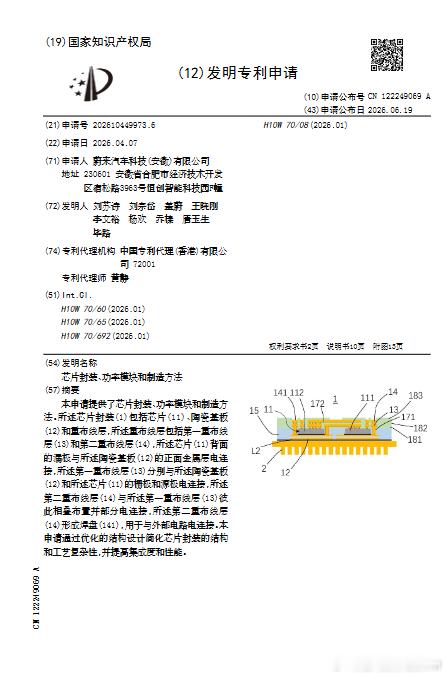

蔚来这份专利(2026104499736),给出的方案是用RDL重布线层来替代传统的引线键合和铜夹。RDL是个什么东西呢?你可以把它理解成在芯片表面重新铺一层精密的”电路高速公路”。传统方案像在芯片上架立交桥,用金属丝或者夹子把电引出去。RDL则是直接在芯片表面”画”出铜质的走线平面,把芯片正面的电极引到需要的位置。这样做的好处比较直接,省掉了引线键合或者铜夹这一道物理连接工序,电阻自然就低了,散热路径也更短。
这份专利的核心设计有几个值得细说的点。芯片的背面是漏极,直接与陶瓷基板上的铜层连接。陶瓷基板通常用氧化铝或者氮化硅,绝缘性好、导热快。漏极直连铜层,等于给热量打开了一条”近道”,不需要再通过额外的焊层或者界面材料,热阻降了一截。
比较妙的是RDL的结构安排。专利里提到两层RDL上下重叠,电流方向相反。这个设计有什么门道呢?其实中学物理就教过,通电导线周围会产生磁场,两根平行导线电流方向相反时,磁场会互相抵消。两层RDL重叠布置,芯片开关时流过的高频电流产生的磁场恰好相消,杂散电感就被压下来了。寄生电感小了,电压尖峰就跟着小了,功率模块在高频工况下更稳,工程师才敢把开关速度往上提。
另一个亮点是整个模块的封装思路。芯片和陶瓷基板被一起包封在PP、PI或者EMC这类材料里。PP是聚丙烯薄膜,PI是聚酰亚胺,EMC是环氧塑封料,都是半导体封装里常见的绝缘保护材料。一体化包封之后,有几个实实在在的好处。散热更均匀了。芯片、基板、封装材料形成一个整体,热量不会集中在某一个小区域里。防翘曲能力提升。陶瓷基板和芯片的热膨胀系数本来不太一致,温度一高一低容易变形,包封材料把两者”固定”在一起,反而减少了应力集中。体积可以做小,新能源车机舱里寸土寸金,功率模块薄一毫米都是好事。

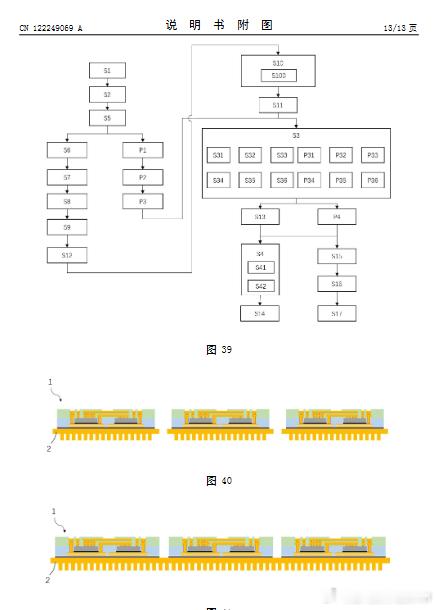

专利还提了一个可选的背面RDL设计,进一步控制翘曲。这个属于锦上添花,看成本敏感度和性能需求来取舍。工艺路线上,这份专利给了两条路径。一条是芯片面朝下,经过研磨减薄之后贴到陶瓷基板上。这条路线适合做超薄模块,研磨后的芯片厚度可以压到比较低的水平,对空间比较紧张的三电布置比较友好。另一条是芯片面朝上,在芯片上方开口引出电极,省去了背面研磨的工序,良率可能更有保障。
两条路线各有适用场景,看具体项目怎么权衡。散热器这边也有讲究。专利提到用烧结材料来连接散热底板。烧结银或者烧结铜在功率半导体领域越来越普及,它的导热性能比传统焊料好不少,界面热阻低,而且高温下的可靠性比较出色。功率模块长时间高负荷运行时,散热通道的每一层热阻都直接影响结温,结温一高,寿命就打折。
说到寿命,就必须提车规级的门槛。车规功率模块的认证标准,通常参考AEC-Q系列或者AQG-324这类规范,要求模块在零下40度到150度之间反复折腾几千次,还要扛住震动、湿热、盐雾这些恶劣工况。消费电子的芯片坏了最多重启,车规芯片坏了可能直接抛锚在路上,所以设计裕量、材料选型、工艺控制的严苛程度完全不在一个量级。
蔚来的这份方案,本质上是在车规功率模块的赛道上,用RDL这个半导体领域相对先进的工艺手段,去替代相对老旧的连接方式。
成本会不会更高?短期内RDL产线的投入确实不小,但如果批量做上去了,省去了引线键合或者铜夹的工序,再加上良率和可靠性的提升,综合成本未必会涨。况且碳化硅模块在800V平台上的渗透率越来越高,对封装性能的要求只会越来越苛刻,提前布局这类工艺路线,算是比较有远期的考量。
写到这里,可能有人会问,这种技术跟我开车有什么关系?关系其实挺直接的。功率模块损耗降一点,同样电池容量下续航就多一截。开关速度提上去,电机控制更细腻,加速响应更快也更平顺。模块体积做小,机舱里就能腾更多空间给乘员舱或者行李厢。说穿了,你踩下电门踏板那一瞬间的感觉,有一半是工程师在封装层面抠出来的。
