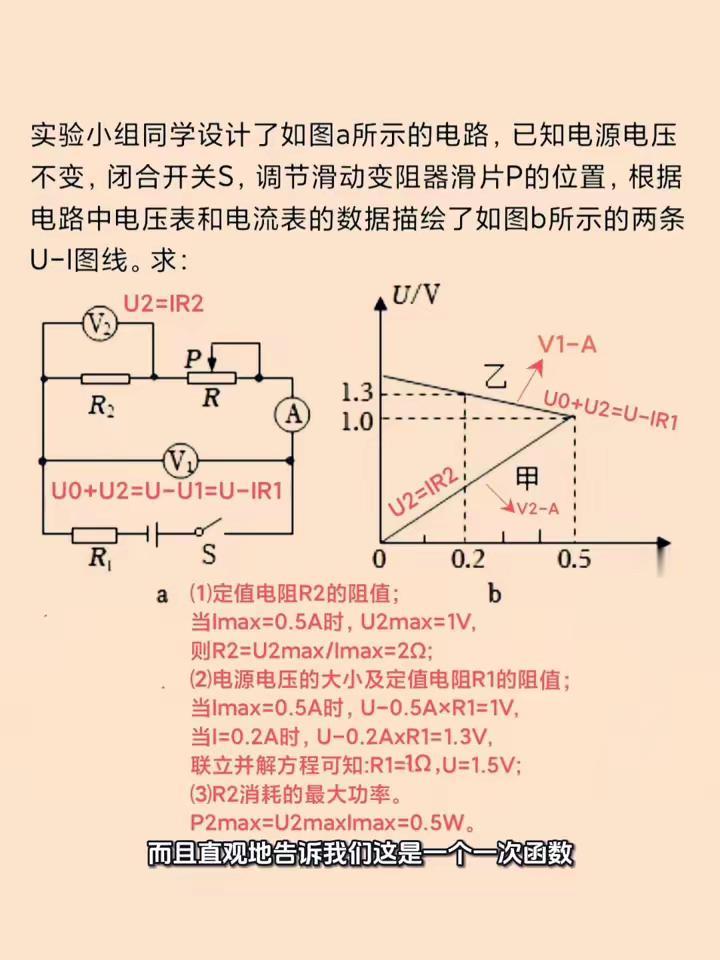

同学们好，今天给大家推荐的这道电学计算题是一道非常典型的串联动态电路与UI图像综合题。虽然此题解法不唯一，但将物理与数学结合起来却是最简单的方法。
分析电路图可知RR1与R2串联，V1表测量R与R2两端核电压U0+U2，V2表测量I2两端电压U2，A表测量电路中的电流I。由串联电路性质可知1U2=IXR2，这是一个正比例函数。2U0+U2=U-IXR1，这一步转换非常关键，因为将复杂问题简单化了，而且直观地告诉我们这是一个一次函数。
由上分析再结合乙图可知，过原点的图线是U2-1图像，由左上方倾斜到右下方的图线是U0+U2-1图像。由图像可知当I=0.5A时U2=1V，则由欧姆定律可知R2=U2除以I=2欧姆，R2的最大功率P2=U2乘I=0.5瓦。
另外将I=0.5AU0+U2=1V与I=0.2AU0+U2=1.3V分别代入U0+U2=U-xR1中，联立并解方程可知U=1.5VR1=10。是不是非常通俗易懂？初三的同学们遇到物理图像问题就要有数学思维，要会用函数知识去解决物理问题。
