✅ 半圆到底是怎么形成的？

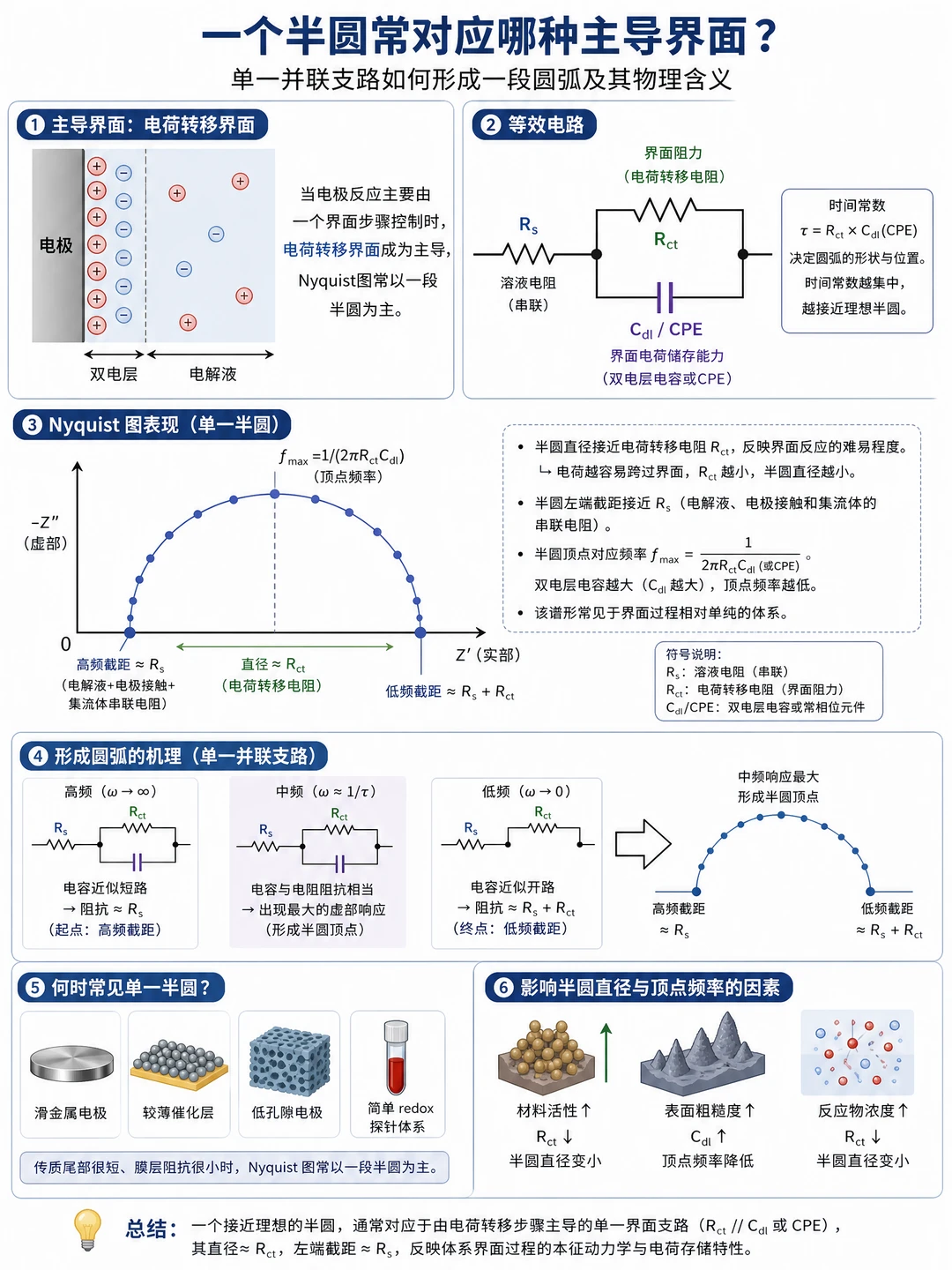

给电极 / 器件加小幅交流扰动，记录不同频率下的幅值与相位差，把复阻抗拆成实部 Z'（横轴）和虚部 - Z''（纵轴），理想的电阻 - 电容并联支路扫频后，就会画出一段圆弧。
高频端贴近横轴的截距是串联欧姆电阻，低频端的横向跨度对应界面电阻，圆弧顶点是相位滞后最强的位置，本质是界面电荷的周期性积累与释放。
✅ 一个半圆 = 一个物理界面吗？
未必。

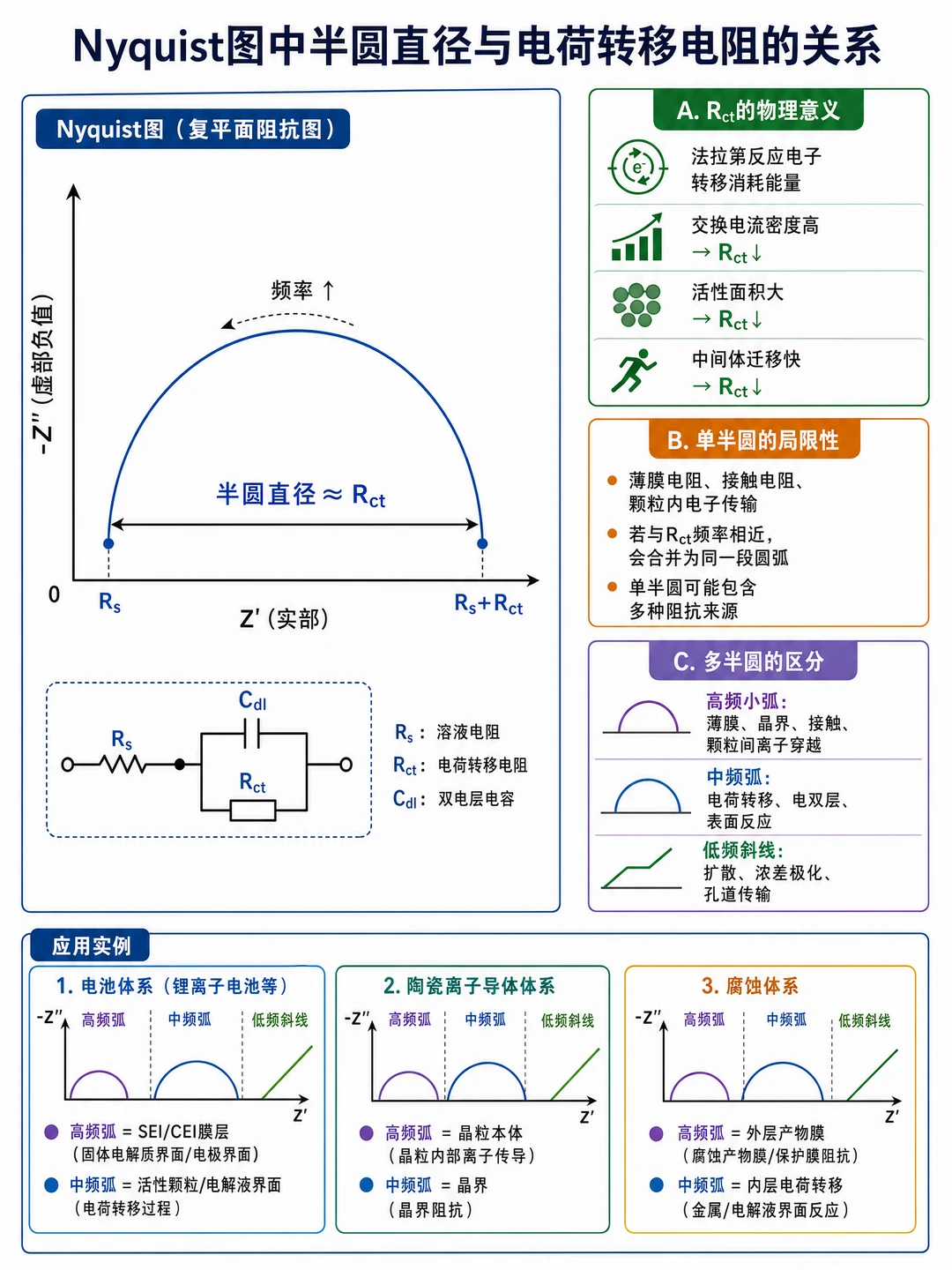

界面过程单纯的体系（平滑金属电极、简单氧化还原体系），单半圆直径基本对应电荷转移电阻 Rct，左截距是电解液 + 集流体接触的串联电阻。
但如果薄膜电阻、颗粒内部电子传输和 Rct 的特征频率接近，就会合并进同一段圆弧。肉眼看还是一个半圆，内部其实已经混合了多种阻抗来源。
✅ 两个半圆分别对应什么过程？
当体系里两个弛豫过程的特征频率相差足够大，就会分出两段独立的弧：
▫️高频小弧：多对应 SEI / 氧化膜、晶界、颗粒接触、离子穿膜等较快的过程
▫️中频大弧：通常是电荷转移、双电层充放电、表面反应等法拉第过程
▫️低频斜线 / 拖尾：扩散、浓差极化、孔道传输开始占主导
不同体系对应关系有区别：陶瓷电解质里高频是晶粒本体、中频是晶界；电池电极里高频对应膜层与接触，中频对应活性颗粒界面。
✅ 为啥有时是 “压扁的宽弧”？

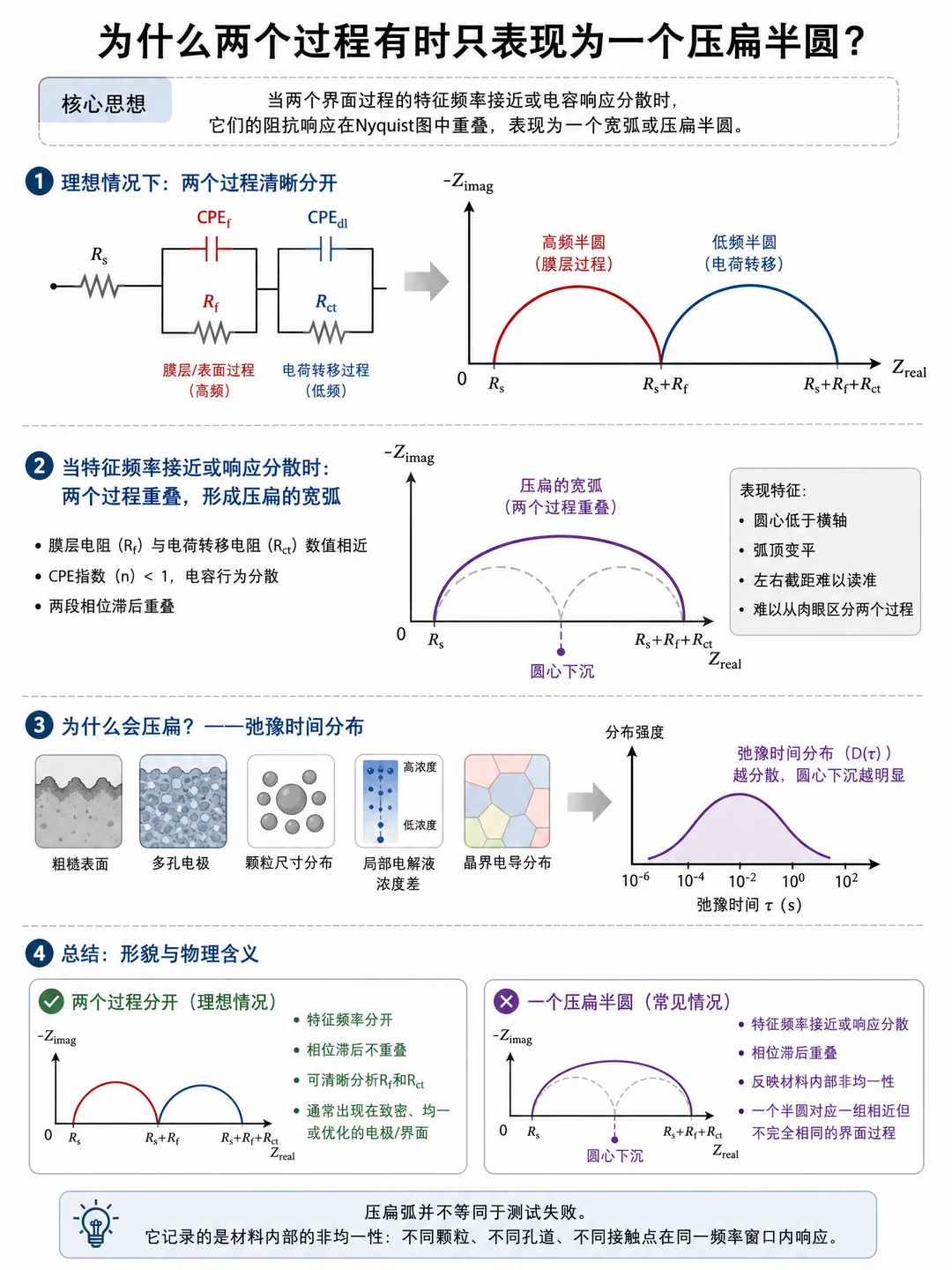

两个过程的特征频率靠太近，或是多孔 / 粗糙电极带来弛豫时间分布分散，两段相位响应就会重叠，变成宽扁、圆心低于横轴的弧。

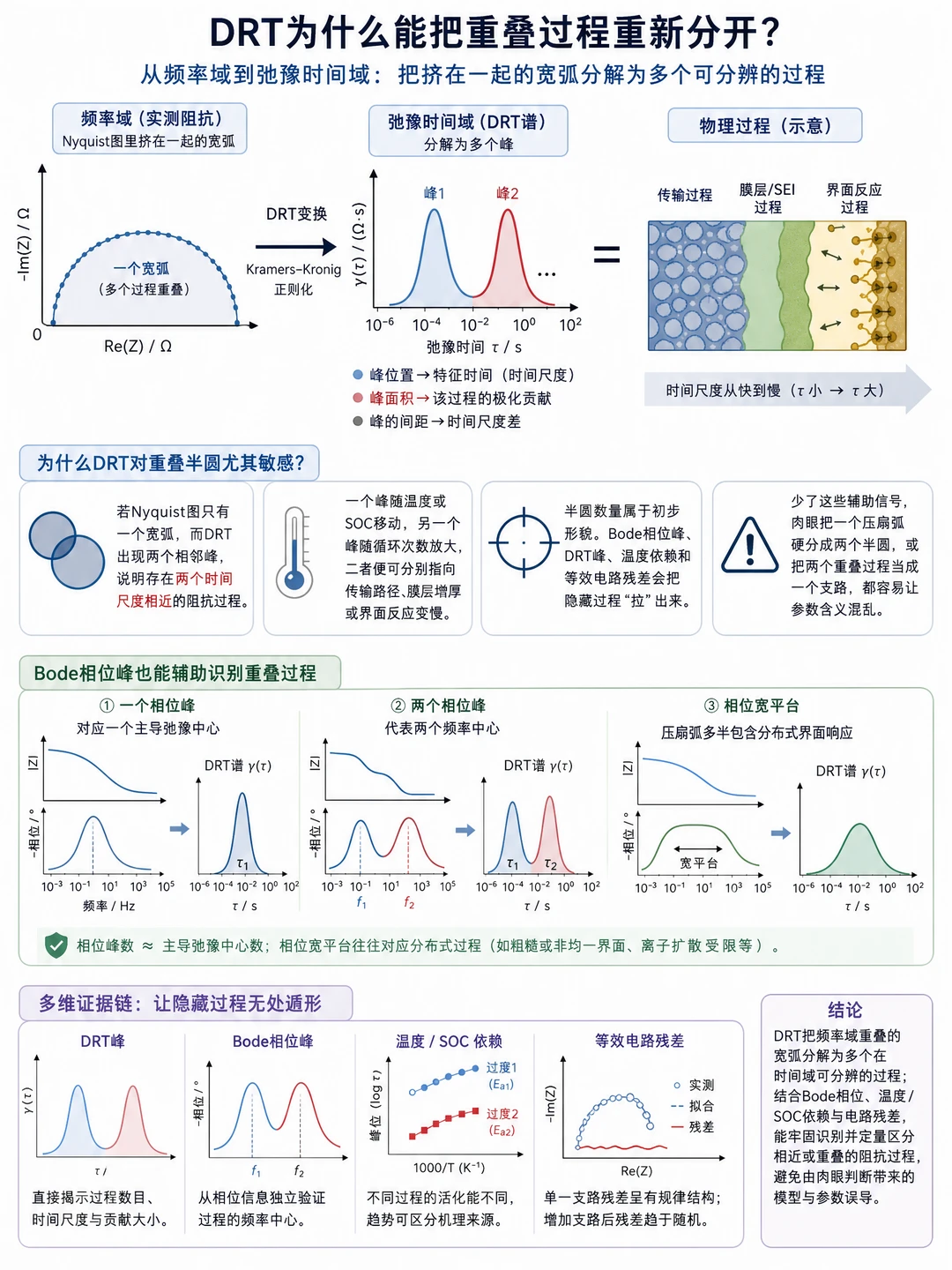

这不是测试失败，反而反映了材料的非均一性。想拆分重叠过程？用 DRT 弛豫时间分布法，能把一个宽弧拆成多个独立峰，精准对应不同阻抗过程。
✅ 老化后为啥从 1 个半圆变 2 个？
新鲜电极表面膜层薄、响应弱，膜阻抗贴在高频截距上，谱图只剩电荷转移一个主半圆。

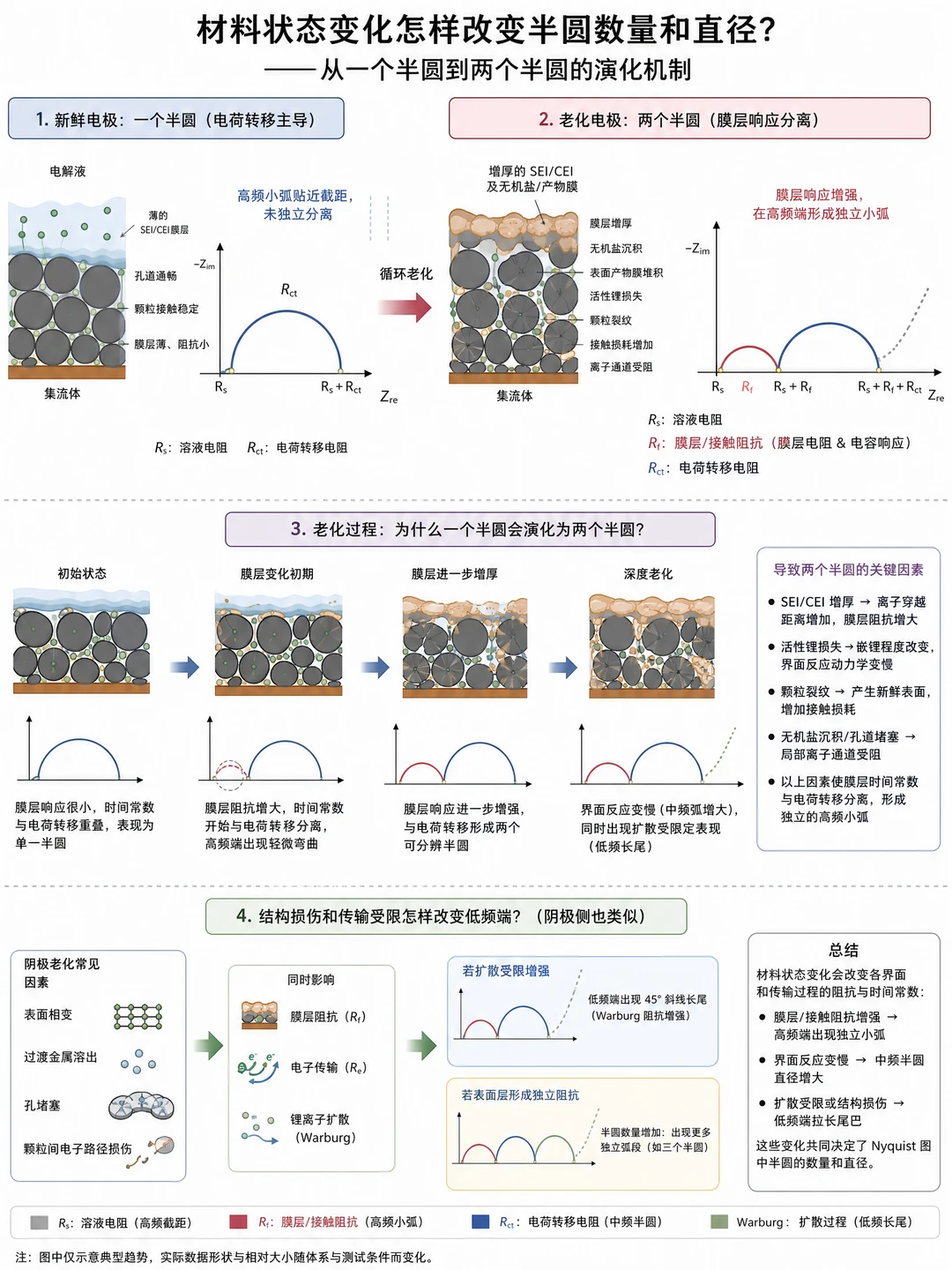

循环老化后 SEI/CEI 增厚、表面产物堆积，膜层的电阻和电容响应变强，时间常数和电荷转移拉开差距，高频端就会逐渐分离出独立小弧，最终变成清晰的双半圆。
💡 最后提醒：半圆数量只是初步形貌判断，结合 Bode 相位图、DRT、温度实验，才能真正把阻抗参数和材料内部过程对应上～
