在陶瓷电子封装领域，“基片”和“基板”是两个非常高频的术语。很多人试图给它们做严格区分，但在实际产业中，不同厂家、不同工艺、甚至不同国家标准语境下，这两个词的使用方式并不完全一致。

今天我们不做“文字定义游戏”，而是从工程应用的真实语境出发，帮你理清它们的实际关系。

01先说结论：两者没有严格边界，更多是行业习惯

在现行国标和主流行业规范中，“基片”与“基板”并不存在完全统一且强制区分的定义。

在实际使用中，它们往往是交叉使用甚至互换使用的术语，差别更多来自：

行业习惯

工艺阶段

使用语境（材料 / 封装 / 采购 / 论文）

一个典型现象是：

材料端更常说：“陶瓷基片”

封装端更常说：“陶瓷基板”

采购端通常更泛化，比如：“氧化铝基板”可能只是裸陶瓷片

因此，与其纠结名词，不如先明确一个核心问题：你指的是“裸陶瓷载体”，还是“已经功能化的陶瓷电路载体”？

02“基片”在工程语境中的常见含义

在大多数工程与材料语境中，“基片”通常指：

1. 材料形态特征

以陶瓷基体为主

表面通常未金属化或未图形化

属于基础承载材料

2. 工艺阶段含义

可处于烧结后初加工状态

也可作为后续厚膜/薄膜工艺的载体

3. 常见使用场景

材料研发（Al₂O₃ / AlN 等）

薄膜沉积载体

厚膜印刷前的陶瓷载体

工艺中间品描述

例如：

“我们提供0.25mm厚的氮化铝基片，可用于后续金属化或薄膜工艺。”

这里的“基片”重点强调的是：材料本体属性，而非电路功能性。

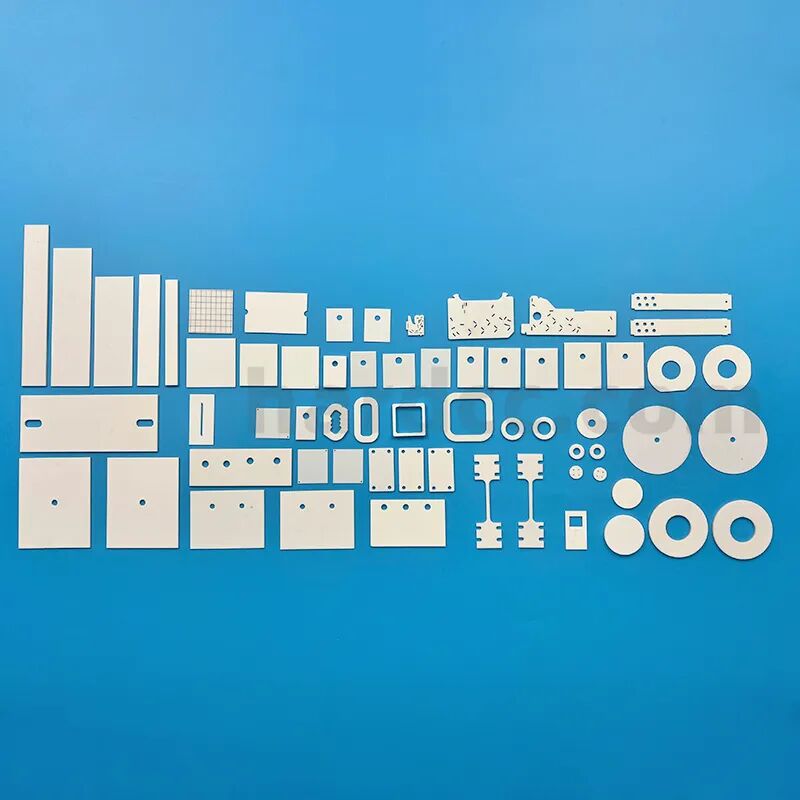

氧化铝陶瓷基片©海德精密陶瓷

03“基板”的使用范围更宽，也更依赖语境

相比之下，“基板”在行业中的外延更大，常见有三种语境：

实际含义

举例

材料采购

裸陶瓷片（已烧结切割）

“20×20mm氧化铝基板”

封装应用

带金属化线路的陶瓷电路板

“DBC基板用于IGBT模块”

学术/论文

芯片承载结构（可能有/无线路）

依上下文决定

也就是说： “基板”本质上是一个功能更泛化的系统级称呼。

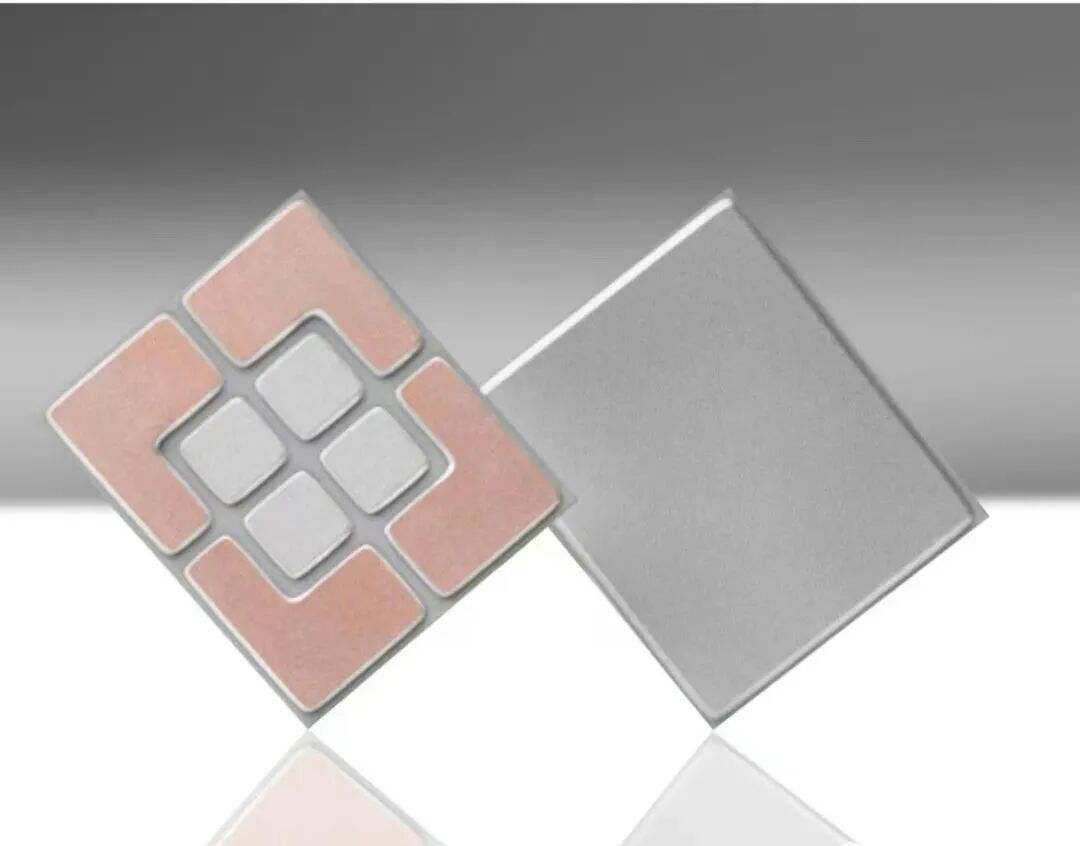

DBC陶瓷基板（图源：Ferrotec）

04一个常见误区：尺寸 ≠ 名称依据

行业里经常有人认为：

小尺寸叫“基片”

大尺寸叫“基板”

这是一个典型经验误区。

实际上：尺寸只影响应用场景，不决定术语

例如：

芯片级（毫米级）陶瓷载体 → 仍然可能叫“封装基板”

大尺寸陶瓷散热片（厘米级）→ 仍然可能只是“氧化铝基片”

05更准确的判断方式：看“功能层级”，而不是名字

在实际工程沟通中，比“叫法”更重要的是以下三个维度：

1. 是否具有电路功能？

无金属化：仅绝缘/散热/支撑 → 裸陶瓷（基片/裸基板）

有金属化线路：可焊接器件 → 功能性基板

需要注意：

DBC/AMB 这类结构本质是金属-陶瓷复合电路载体，属于功能基板，而不是简单陶瓷片。

2. 工艺完成度

生瓷（未烧结）

烧结陶瓷基体

精加工（切割/抛光）

金属化/线路成型

不同阶段，在不同企业内部叫法可能完全不同。

AMB 氮化硅基板来源网络

3. 应用系统等级

散热垫片 / 结构支撑 → 基片即可

LED COB / 功率模块封装 → 功能基板

IGBT / SiC功率模块 → DBC / AMB基板

厚膜/薄膜工艺 → 陶瓷载体（基片）

总的来说，在陶瓷电子封装行业中：

“基片”更偏材料本体，“基板”更偏功能载体；但在实际使用中，两者边界并不严格，关键取决于是否进入电路功能层级。
