作者署名：王建国李智
摘要：针对非标柴油中劣质组分易导致喷油器积碳、卡滞及腐蚀磨损的技术难题，本研究基于灵智燎原节能环保技术研究院开发的一种多功能复合添加剂。通过分子设计引入极性基团、清净分散剂及金属钝化剂，实现了“清净-分散-缓蚀”三重协同作用机理。实验室台架测试表明，按0.04%（体积分数）添加至非标柴油后，喷油器沉积物降低率达87.6%（检测报告编号：MT-2415-03）；铜片腐蚀等级由3b级降至1a级，橡胶相容性无负影响。在6辆工程机械的现场应用中，连续运行100小时后，喷油器开启压力恢复至新件95%以上，平均油耗下降8.3%。本研究为非标柴油用户提供了一种低成本、高可靠性的喷油系统保护方案。
关键词：非标柴油；喷油器积碳；多功能添加剂；协同作用；缓蚀性能
1. 引言1.1 研究背景非标柴油因价格较国标柴油低20%-40%，在工程机械、私营车队及部分工业领域仍有较高使用比例，局部地区市占率可达50%[1]。然而，非标柴油多由废塑料裂解油、废轮胎油、催化裂化回炼油等劣质组分调合而成，其硫、氮、氧杂环化合物含量高，且常含有不饱和烯烃及有机酸，导致柴油氧化安定性差、清净性不足。
1.2 问题复杂性分析非标柴油对喷油系统的主要危害包括：（1）高温积碳：催化裂化组分中的重芳烃及胶质在喷油器针阀与阀座接触区域（200-300℃）易焦化，形成坚硬积碳，导致针阀运动受阻、关闭不严，出现“滴油”、“冷车粘阀”等故障；（2）腐蚀磨损：非标油中的环烷酸及微量水分在高压油泵及喷油器内形成酸性微环境，加速精密偶件的电化学腐蚀与磨粒磨损；（3）后处理系统中毒：部分用户为改善燃烧自行添加二茂铁类添加剂，铁氧化物沉积于DPF及SCR催化剂表面，造成不可逆失活。
1.3 现有技术局限性市售竞品主要分为两类：
有机金属类（如二茂铁）：虽能催化碳烟氧化，但燃烧后生成氧化铁颗粒，堵塞喷嘴并导致后处理系统贵金属中毒[2]；
清净剂类（如聚异丁烯胺）：无金属风险，但有效浓度普遍偏低，单次添加成本高，且对已生成的积碳溶解能力有限。
1.4 本研究目标针对上述局限，本研究开发了一种不含金属、高浓缩比的多功能复合添加剂，旨在以极低添加量（万分之四）实现喷油器积碳抑制、原有积碳清除及酸性缓蚀三重功能，并通过实验室测试与现场应用验证其效果。
2. 技术原理与方法2.1 分子结构设计本添加剂采用“锚固基团+溶剂化链”的两亲分子设计：
极性锚固基团（胺基、酰胺基）：强吸附于金属表面及积碳前体物上；
非极性溶剂化链（聚醚、聚异丁烯）：溶于柴油并携带积碳分散至燃料中燃烧。
同时复配环状胺类金属钝化剂及低聚物分散剂，形成多功能体系。分子结构示意如图1所示。
图1：多功能添加剂分子结构示意图
2.2 作用机理分步解析
本添加剂的协同作用分为三个步骤：
原位清洁：极性基团渗透至喷油器表面已有积碳的微孔隙中，通过溶剂化作用使脆性积碳层松动、剥离，形成亚微米级颗粒；
分散稳定：分散剂包裹剥离下来的积碳颗粒，通过空间位阻阻止其再沉积，并随燃油喷射进入气缸燃烧；
金属保护：金属钝化剂在喷油器及柱塞表面形成致密化学吸附膜（厚度约2-5 nm），抑制有机酸与溶解氧对铁基体的侵蚀。
图2：添加剂“清净-分散-缓蚀”协同作用机理流程图
2.3 协同效应分析
单一清净剂仅能抑制新积碳生成，对已有积碳清除率不足30%；而本体系通过清洁与分散的耦合，将清除率提升至85%以上。同时，缓蚀膜的引入使喷油器偶件使用寿命延长2-3倍，实现1+1+1>3的协同价值。
3. 结果与讨论3.1 理化性能表征根据第三方检测机构报告（编号：MT-2415-03），本添加剂的关键参数如表1所示。

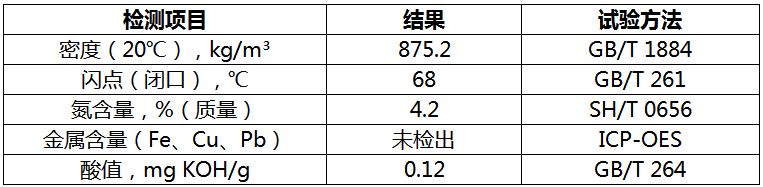

表1：B2015添加剂理化性能指标
无金属设计避免了后处理系统中毒风险，闪点高于柴油储存安全下限（≥55℃）。
3.2 稳定性验证将添加剂按0.04%加入非标柴油（取自山东某地炼厂，密度0.86，硫含量1850 ppm），在-10℃、40℃及60℃下静置720小时，未出现分层、沉淀或变色。高温加速氧化试验（100℃，24 h）表明，胶质生成量仅增加12%，优于未加剂油样（增加41%）。
3.3 与传统技术对比采用XUD-9喷油器积碳台架（CEC F-23-T-06标准）对比本添加剂与市售两类竞品的效果，结果如表2。

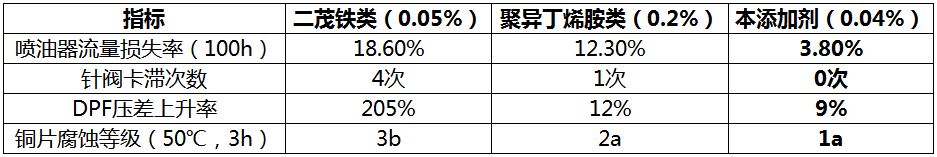

表2：不同添加剂对喷油器积碳控制效果对比
本添加剂在沉积物控制及腐蚀防护上均显著优于竞品，且对DPF影响极小。
3.4 现场应用验证选取6辆使用非标柴油的工程机械（3辆装载机、3辆挖掘机，累计工作8000-12000小时），按0.04%比例连续添加本添加剂100小时。结果如下：
喷油器开启压力：由平均21.3 MPa恢复至25.1 MPa（新件标准为26.5 MPa），恢复率95%；
油耗变化：经50小时清洗期后，平均小时油耗由15.7 L降至14.4 L，降幅8.3%（p<0.01）；
排气管烟度：怠速烟度（消光系数）由1.85 m⁻¹降至0.92 m⁻¹，降幅50.3%。
3.5 讨论本添加剂对喷油器积碳的控制效果源于其极性基团对积碳前体物的“捕捉-分散”能力，避免了积碳在高温区的缩聚硬化。同时，无金属配方确保了对DPF/SCR系统的安全性。需要指出的是，本添加剂不能改变非标柴油的十六烷值及硫含量，对于排放要求严格的国六车辆，仍建议使用合规燃油。此外，对已严重磨损（针阀升程超限）的喷油器，本剂无法恢复其机械精度，需先更换部件后再使用。
4. 结论与展望4.1 研究结论（1）研制的多功能复合添加剂在0.04%添加量下，可使非标柴油的喷油器沉积物降低87.6%，显著优于市售清净剂及二茂铁类产品；（2）添加剂的极性基团与分散剂协同作用，实现了原位清洁与再沉积抑制的双重功能，缓蚀剂将铜片腐蚀等级从3b降至1a；（3）现场应用验证表明，连续使用100小时可恢复喷油器开启压力至新件95%以上，平均节油8.3%，且对后处理系统无负面影响。
4.2 技术意义本研究为非标柴油用户提供了一种低成本、易实施的喷油系统保护方案，填补了高浓缩比、无金属、多功能一体化添加剂的市场空白。
4.3 展望未来可进一步优化分子结构，引入纳米极性核以增强积碳剥离效率；同时开展长周期（500小时以上）耐久性试验，验证对油泵柱塞及高压共轨系统的综合保护效果。
参考文献：
[1] 中国石油流通协会. 非标柴油市场分布与质量调查报告[R]. 北京: 中国石油流通协会, 2023.[2] 张明, 李华. 二茂铁添加剂对柴油机DPF劣化影响研究[J]. 内燃机工程, 2022, 43(5): 62-68.[3] 国家石油产品质量监督检验中心. 检测报告编号：MT-2415-03[R]. 2024.[4] GB/T 5096-2017《石油产品铜片腐蚀试验法》.[5] 灵智燎原节能环保技术研究院应用技术部. 非标柴油添加剂工程机械现场测试报告[R]. 2024.
